技术摘要：
本发明涉及书刊加工领域，公开了一种环保的三面切书机及其使用该设备的胶装联动线，其中三面切书机包括机体，机体包括切纸内腔，切纸内腔内侧设有压纸机构、切纸机构，压纸机构包括压块以及带动压块升降的第一驱动件，切纸机构包括切刀以及带动切刀升降的第二驱动件，  全部
背景技术：

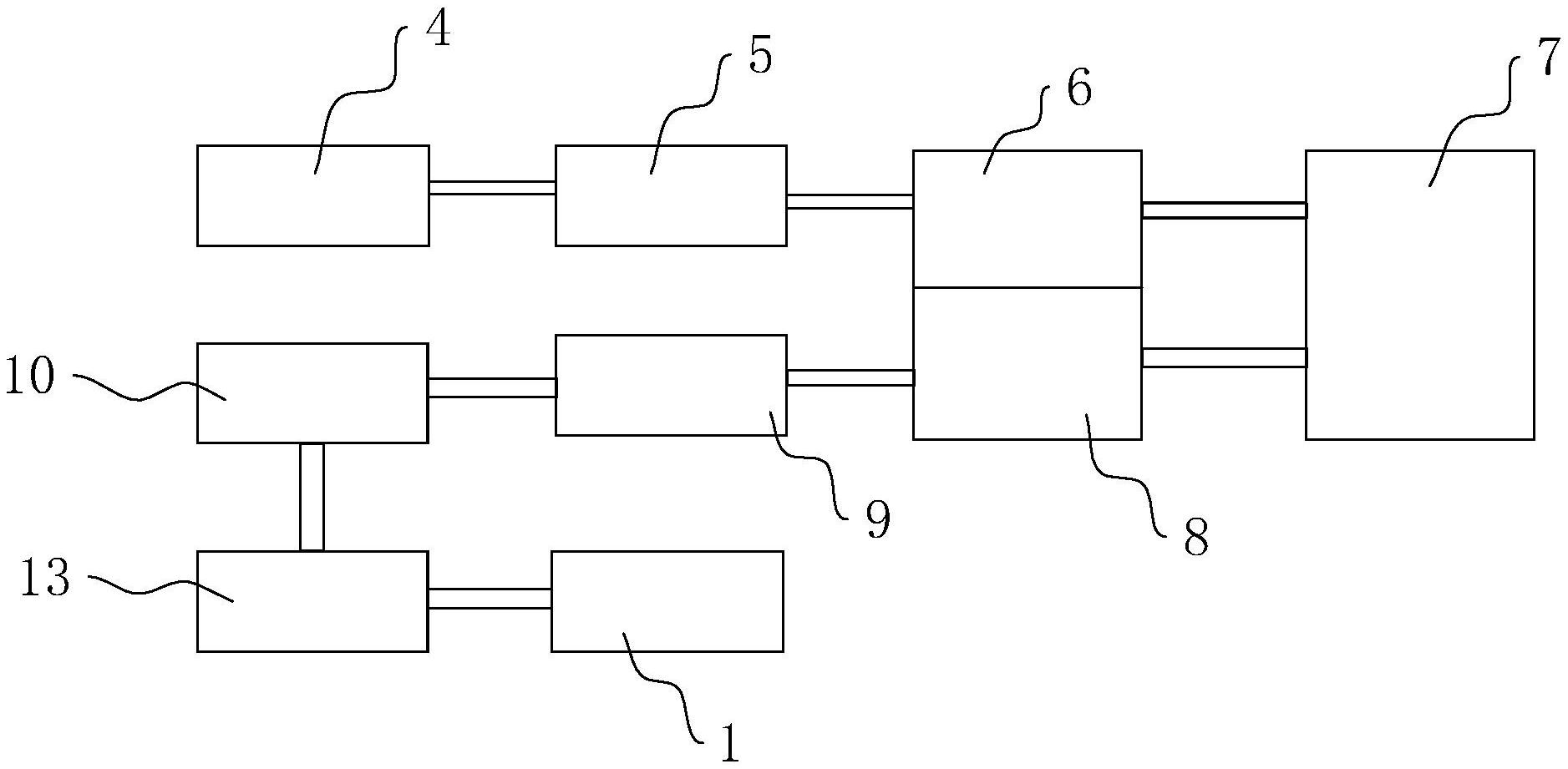

三面切书机主要应用于印刷厂或装订加工厂，是一种书刊加工过程中使用的机 器，也是书刊制作的最后一道工序，将书刊的三面裁切成所需要的尺寸。 现有技术中，参考授权公告号为CN105799358B中国发明专利，其公开了一种胶装 联动线的自动输送装置，包括依次通过集书链连接的高速配页机、输送翻转机和高速胶订 包本机；高速配页机和输送翻转机之间连接有用于防止多贴、缺贴的剔除装置；高速胶订包 本机上连接有翻转输送机，翻转输送机与输送翻转机的位置相对应；该翻转输送机连接有 塔式回转输送机，该塔式回转输送机通过直线输送机与书本堆积机相连，书本堆积机将堆 叠好的书芯通过三面切书机进行裁切。书本加工依次通过高速配页机、剔除装置、输送翻转 机、高速胶订包本机、翻转输送机、塔式回转输送机、直线输送机、书本堆积机、三面切书机。 其中三面切书机参考授权公告号为CN209551812U的中国实用新型专利，其公开了 一种自动回收废料的三面切书机，包括机台，机台上端面固定有机架，机架内壁于机台上方 升降设置有横向切刀和两个纵向切刀，机架内于两个纵向切刀之间还升降设置有压纸板， 机台上端面设置有推书机构，机台远离推书机构的一侧设置有传送带。当三面切书机工作 时，通过推书机构将书本推至传送台上表面，再通过压纸板抵压书本上表面中间位置，然后 利用两个纵向切刀将书本的两侧切至规定尺寸，并利用横向切刀将书本的另一侧按规定尺 寸进行切割。 上述中的现有技术方案存在以下缺陷：在压纸板抵压书本时，压纸板的力度过大 容易导致书本侧面翘边，压纸板的力度过小书本易散乱，因此，仅通过压纸板容易导致书本 剪切整齐度不佳，影响书本边缘切割的质量。
技术实现要素：
针对现有技术存在的不足，本发明的目的之一是提供一种环保的三面切书机，提 高书本边缘切割的质量。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种环保的三面切书机，包括机体，所述机体包括用于切割书本边缘的切纸内腔，将书 本水平置于切纸内腔内，所述切纸内腔内侧设有压纸机构、切纸机构，所述压纸机构包括第 一驱动件以及由第一驱动件带动升降的压块，所述切纸机构包括切刀以及带动切刀升降的 第二驱动件，所述切刀沿竖直方向切割书本的边缘位置，所述切刀靠近书本的一侧设有压 纸组件，所述压纸组件包括伴随切刀升降的压板，所述压板上侧设有第一弹簧，所述压板向 上抵顶压缩第一弹簧，且静止状态时，所述压板最底端低于切刀下端。 通过采用上述技术方案，当切刀切割书本的边缘时，借助第一驱动件带动压块将 3 CN 111571658 A 说　明　书 2/6 页 书本中间位置压紧，然后通过第二驱动件带动切刀向下移动，同时压板跟随切刀向下移动， 由于压板最底端低于切刀下端，使得压板下端先与书本抵触，然后压板压缩第一弹簧，第一 弹簧发生形变并产生向下的弹力，随着切刀下降距离增大，第一弹簧对书本抵压力度增大， 直至切刀下端与书本上表面的边缘处接触，切刀继续向下移动并切割，此时借助压板抵压 书本，使得书本边缘被固定，从而一边将书本边缘处固定一边切割，使得书本边缘的切割更 为整齐，进而提高切书机的裁剪质量。 本发明在一较佳示例中可以进一步配置为：所述压板外侧罩有安装箱，所述压板 两侧固定有限位块，所述安装箱内侧设有两个竖直的固定槽，所述固定槽下端封闭，两个所 述限位块分别沿两个两个固定槽在竖直方向上滑动。 通过采用上述技术方案，借助限位块插接于固定槽内，对压板的移动轨迹进行限 位，避免压板发生偏移，从而保证压板对书本的压力竖直向下，进而将书本抵压地更加牢 固，保证书本切割的整齐程度，并且能防止压板与安装箱脱离。 本发明在一较佳示例中可以进一步配置为：所述第一弹簧上端设有滑动板，且所 述第一弹簧上端向上抵顶滑动板，所述滑动板在安装箱内部上下移动，所述滑动板上端设 有第二弹簧，所述滑动板向上抵顶第二弹簧。 通过采用上述技术方案，当书本厚度较厚时，压板由于书本的抵压向上移动，进而 压缩第一弹簧，当第一弹簧压缩至最短时，第一弹簧可向上抵顶滑动板，滑动板沿竖直方向 升降并压缩第二弹簧，从而使得压纸组件可以适应更厚的书本。 本发明在一较佳示例中可以进一步配置为：所述安装箱内侧设有安装块，所述滑 动板与安装块卡接并设有卡接部，所述第一弹簧向上抵顶滑动板的力到达阈值时，所述卡 接部向上脱离安装块。 通过采用上述技术方案，初始状态时，借助滑动板两端卡接于两个安装块之间，随 着切刀向下移动，第一弹簧与滑动板之间的作用力逐渐增大，当第一弹簧与滑动板之间的 作用力达到阈值后，压板与书本之间的作用力较大，并使得滑动板与安装块脱离，然后滑动 板可以继续压缩第二弹簧，从而使得压板可上移距离增大，进而使得压纸组件固定更厚的 书本时，也能对被切割纸张进行固定。 本发明在一较佳示例中可以进一步配置为：所述卡接部为弧形面，所述安装块与 卡接部抵触的一面形成安装槽，所述卡接部的形状与安装槽相配适。 通过采用上述技术方案，借助卡接部的弧形面，使得卡接部与安装槽卡接以及分 离较为顺畅，进而提高滑动板与安装块分离时的稳定性，并且减少卡接部与安装槽拆装过 程中的磨损。 本发明在一较佳示例中可以进一步配置为：所述滑动板上表面连接第三驱动件， 所述第三驱动件可向下抵顶滑动板至卡接部与安装槽卡接。 通过采用上述技术方案，当卡接部与安装槽分离后，可借助第三驱动件向下抵顶 滑动板，从而使得卡接部再次与安装槽卡接，进而将滑动板恢复至原来状态，便于压纸组件 工作的持续进行。 本发明在一较佳示例中可以进一步配置为：所述第三驱动件为气缸，所述第三驱 动件一侧与切刀固定，初始状态时，所述第三驱动件与滑动板上表面接触。 通过采用上述技术方案，当第一弹簧向上抵顶滑动板时，滑动板与安装块脱离的 4 CN 111571658 A 说　明　书 3/6 页 一瞬间，借助气缸内的气压对滑动板存在一个竖直向下的缓冲力，使得滑动板可缓慢向上 移动，从而避免滑动板振动影响压纸组件的稳定性，进而保证书本的稳定性。 本发明在一较佳示例中可以进一步配置为：所述第二弹簧上端设有固定板，所述 固定板底面与第二弹簧固定，且所述固定板的高度可调。 通过采用上述技术方案，可通过升降固定板的位置，调节第二弹簧与滑动板之间 的弹力，从而调整书本切割时，书本与压纸组件之间抵触的最佳状态。 本发明在一较佳示例中可以进一步配置为：所述安装箱上侧贯穿设有调节杆，所 述调节杆与安装箱之间螺纹连接，所述调节杆下端与固定板通过轴承转动连接。 通过采用上述技术方案，当需要调节第二弹簧与滑动板之间的弹力时，通过旋拧 调节杆，使得调节杆向上或向下移动，进而带动固定板升降，这种调节方式操作简单方便， 容易实施。 本发明的另一目的是提供一种胶装联动线，提高书本生产质量。 本发明的上述发明目的是通过以下技术方案得以实现的： 一种胶装联动线，包括上述的一种环保的三面切书机。 通过采用上述技术方案，使得书本生产成品的质量提升。 综上所述，本发明包括以下至少一种有益技术效果： 1.当切刀切割书本的边缘时，通过第二驱动件带动切刀向下移动，同时借助压板下端 先与书本抵触，然后压板压缩第一弹簧，第一弹簧发生形变并产生向下的弹力，随着切刀降 下距离增大，进而第一弹簧对书本抵压力度增大，切刀切割时，借助压板抵压书本，使得书 本边缘被固定，对书本边缘的切割更为整齐，从而提高切书机的裁剪质量； 2.当第一弹簧与滑动板之间的作用力达到一定值后，压板与书本之间的作用力较大， 并使得滑动板与安装块脱离，并借助卡接部的弧形面，使得卡接部与安装槽卡接以及分离 较为方便，然后滑动板压缩第二弹簧，从而使得压纸组件可以适应更厚的书本，； 3.当第一弹簧向上抵顶滑动板时，滑动板与安装块脱离的一瞬间，借助气缸进一步对 滑动板进行缓冲，使得缓冲板缓慢向上移动，避免滑动板振动影响压纸组件的稳定性，当切 刀切割完毕后，且压板与书本脱离时，第三驱动件抵顶滑动板，进而带动滑动板恢复至原来 状态，从而保证滑动板的正常运行； 4.当需要调节第二弹簧与滑动板之间的弹力时，通过旋拧调节杆，使得调节杆向上或 向下移动，进而带动固定板升降，这种调节方式操作简单方便，容易实施。 附图说明 图1是胶装联动线的流程图； 图2是三面切书机的结构示意图； 图3是切纸机构的结构示意图； 图4是切纸机构的剖视图一； 图5是图4中A部分体现限位块位置的局部放大示意图； 图6是切纸机构的剖视图二； 图7是图6中B部分体现安装箱与滑动板固定方式的局部放大示意图； 图8是切纸机构的剖视图三； 5 CN 111571658 A 说　明　书 4/6 页 图9是图8中C部分体现固定块位置的局部放大示意图； 图10是图8中D部分体现调节杆调节方式的局部放大示意图。 图中，1、机体；11、底座；12、切纸内腔；2、压纸机构；21、第一驱动件；22、压块；3、切 纸机构；31、切纸组件；311、第二驱动件；312、切刀；32、压纸组件；321、第三驱动件；3211、进 气管；3212、出气管；3213、推板；3214、活塞杆；322、调节杆；323、压板；3231、限位块；324、第 一弹簧；325、第二弹簧；326、滑动板；3261、卡接部；327、固定板；3271、固定块；328、安装箱； 3281、安装孔；3282、安装槽；3283、安装块；3284、固定槽；4、高速配页机；5、剔除装置；6、输 送翻转机；7、高速胶订包本机；8、翻转输送机；9、塔式回转输送机；10、直线输送机；13、书本 堆积机。
