技术摘要：
本发明公开了一种光学镜片组合物及光学镜片的制造方法。所述光学镜片的制造方法包含：射出成型光学镜片组合物，所述光学镜片组合物包含：高分子混合物；以及功能性材料；其中，高分子混合物包含苯乙烯‑丁二烯共聚物。
背景技术：
光学镜片能被广泛地应用于各领域，举例而言：光学镜片于日常用品中作为眼镜、 安全帽护镜等；于户外用具中作为雪镜、泳镜；于电子产品中作为显示屏幕、滤光片等；或于 车用设备中作为挡风玻璃等。为了让光学镜片能于各种使用环境中发挥良好功能，所以对 于光学镜片而言，存在像是变色、防雾、硬化、防刮等相应的功能性需求。 目前，市售光学镜片的主要制造方法为先将镜片材料成型，获得不具特殊功能的 镜片后，再利用像是浸镀(immersion  plating)、溅镀(sputtered  coating)、蒸镀 (evaporation  depositing)等方式，来将具有特殊功能的功能性材料设置于镜片上的方 式。然而，上述制造方法会受到涂布不均匀、涂布后的功能性材料可能于使用时磨损、生产 具有多项功能的光学镜片的制程繁复与像是废水及废气的环保疑虑导致的成本问题等限 制。 因此，仍需要一种制造成本低且具多功能性的光学镜片的制造方法及光学镜片组 合物。
技术实现要素：

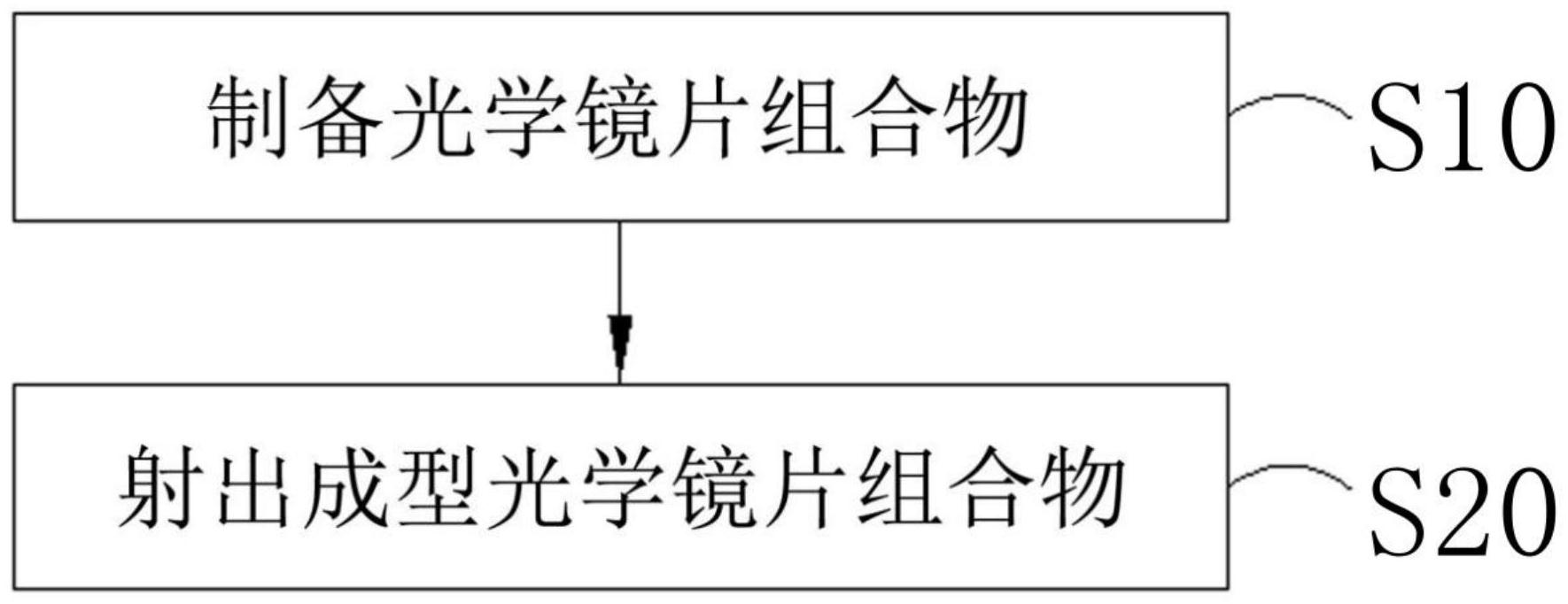

鉴于上述问题，本发明的目的为提供包含苯乙烯-丁二烯共聚物的光学镜片组合 物，并提供一种通过仅需单一步骤的射出成型(injection  molding)法，来成型包含苯乙 烯-丁二烯共聚物(styrene-butadiene  copolymer，polybutadiene-styrene(PBS))的光学 镜片组合物为光学镜片的制造方法，所以能够直接将高分子材料与所需的功能性材料进行 混炼造粒，而后经过射出成型来获得具有所需功能的光学镜片。 根据本发明的目的，提供一种光学镜片的制造方法，其包含：射出成型光学镜片组 合物，所述光学镜片组合物包含：高分子混合物；以及功能性材料；其中，高分子混合物包含 苯乙烯-丁二烯共聚物。 优选地，苯乙烯-丁二烯共聚物占高分子混合物的总重量的至少50wt％。 优选地，苯乙烯-丁二烯共聚物的苯乙烯与丁二烯的重量比为30～65：25～50。 优选地，功能性材料包含光致变色材料、防雾材料、硬化材料或其组合。 优选地，当功能性材料包含光致变色材料，高分子混合物与光致变色材料的重量 比为1000：0.01～50。 优选地，当功能性材料包含防雾材料，高分子混合物与防雾材料的重量比为1000： 10～200。 优选地，当功能性材料包含硬化材料，高分子混合物与硬化材料的重量比为1000： 3 CN 111607174 A 说　明　书 2/10 页 10～200。 根据本发明的另一目的，提供一种光学镜片组合物，其包含：高分子混合物以及功 能性材料，其中，高分子混合物包含苯乙烯-丁二烯共聚物。 本发明的光学镜片组合物及光学镜片的制造方法具有下述优点： (1)本发明的光学镜片的制造方法中，首先将包含苯乙烯-丁二烯共聚物 (styrene-butadiene  copolymer)的高分子混合物进行混练造粒，而获得光学镜片组合物， 再利用单一步骤的射出成型，来成型光学镜片，而相较于传统使用聚甲基丙烯酸甲酯(poly (methyl  methacrylate)，PMMA)、或聚碳酸酯(Polycarbonate，PC)作为主要材料的公知光 学镜片，利用苯乙烯-丁二烯共聚物作为主要材料的本发明的光学镜片具有优良的表面硬 度、表面光泽度及透明度。另外，由于聚碳酸酯的射出成型温度为280℃，而苯乙烯-丁二烯 共聚物的射出成型的温度仅大约为200℃，因此本发明的光学镜片的制造方法具有所需的 射出成型温度较低，而能降低制造成本的优点。 (2)本发明的光学镜片的制造方法中，还能够进一步地依据需求添加各式功能性 材料，例如：光致变色材料、防雾材料、硬化材料等，并直接将所需的功能性材料与包含苯乙 烯-丁二烯共聚物(styrene-butadiene  copolymer)的高分子混合物进行混练造粒，而后亦 能通过单一步骤的射出成型，来成型光学镜片，因此相较于公知技术需要通过浸镀、溅镀、 蒸镀等技术，一层一层地将所需的所有功能材料设置于光学镜片上，本发明的光学镜片的 制造方法具有制程简单、成本低廉、适合大批量生产、不须更改原始工厂设备等优点。 (3)通过本发明的光学镜片组合物及光学镜片的制造方法所得的光学镜片中，由 于光致变色材料会均匀地分布于高分子混合物中，因此能够使光学镜片整体展现均匀的颜 色，而又由于硬化材料与防雾材料的两者的粒径远小于高分子混合物的粒径，因此硬化材 料与防雾材料会依据分子间作用力而除了分布于光学镜片整体外，还会集中于光学镜片的 表面，因此光学镜片的表面能够有效地展现硬化与防雾的效果。 (4)由于本发明的光学镜片组合物将像是光致变色材料、防雾材料、硬化材料等功 能性材料作为添加剂加入高分子混合物中进行混炼造粒，因此对应加入的添加剂所获得的 功能性效果的维持时间长，且应用更为广泛。 附图说明 图1为本发明的光学镜片的制造方法的流程图。 图2为本发明的光学镜片的制造方法的一实例所得的光学镜片的实品图。 图3为本发明的光学镜片的制造方法的一实例的穿透光光谱图。 图4为本发明的光学镜片的制造方法的一实例的维持时间分析图。 图5为本发明的光学镜片的制造方法的一实例的防雾测试影像。 符号说明： S10～S20：步骤。
