技术摘要：
本发明适用于桥梁构件技术领域，提供了一种装配式空心墩身及其施工装置和施工方法。该施工装置包括内模组件和外模组件；入模临时导向机构，用于使内模组件滑入待浇筑的空心笼内；第一定位架，用于使内模组件固定在待浇筑的空心笼的中心位置，以形成初步预制件；第二定  全部
背景技术：
空心墩身，是指将混凝土或钢筋混凝土做成空心薄壁结构等形式的墩，这样可以 节省圬工材料，减轻重量。 传统的模板施工方式需要在空心墩身的实际安装部位组装模板，模板分三层组 装，每层模板组装完成后分别进行混凝土浇筑施工。这种传统的施工方式存在内模不易脱 除，质量问题突出，环境污染严重，施工工期长，劳动力需求大的问题，严重影响施工进度。
技术实现要素：

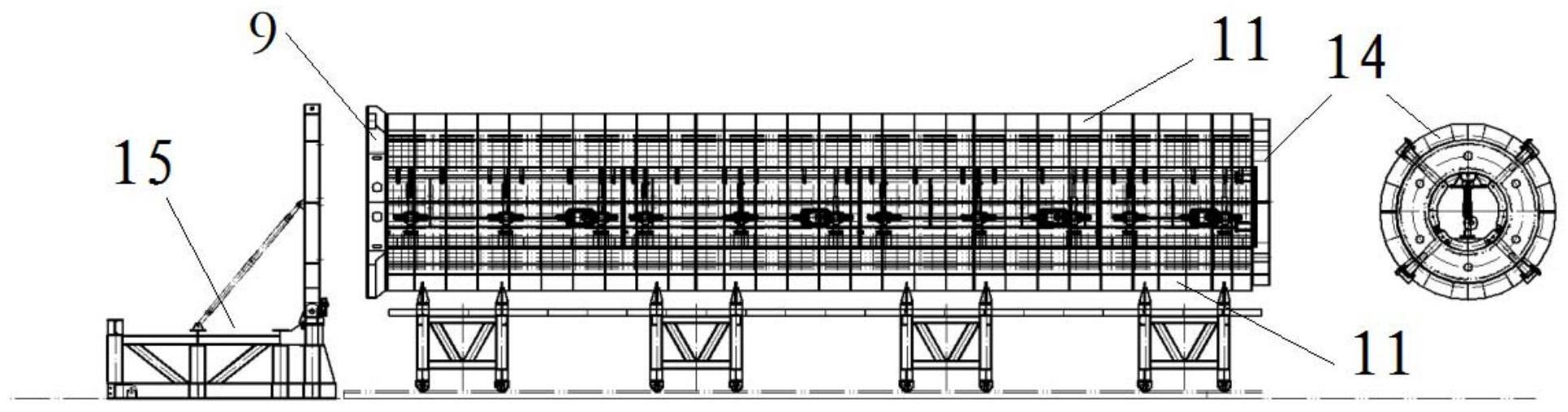

本发明实施例的目的在于提供一种装配式空心墩身及其施工装置和施工方法，旨 在解决传统的空心墩身施工方式所存在的内模不易脱除，质量问题突出，环境污染严重，施 工工期长，劳动力需求大，严重影响施工进度的问题。 本发明实施例是这样实现的，一种装配式空心墩身的施工装置，包括内模组件和 外模组件，所述施工装置还包括： 入模临时导向机构，用于使所述内模组件滑入待浇筑的空心笼内； 第一定位架，用于使所述内模组件固定在待浇筑的空心笼的中心位置，以形成初 步预制件；所述第一定位架与所述内模组件进行可拆卸连接； 第二定位架，用于使所述外模组件包裹固定在待浇筑的空心笼外部，以形成整体 预制件，并使所述内模组件与所述外模组件之间形成浇筑空间；所述第二定位架与所述外 模组件进行可拆卸连接； 翻转组件，用于对所述整体预制件进行翻转操作。 优选的，所述内模组件包括： 多组内模板节段；所述内模板节段呈半圆筒状；所述每组内模板节段包括两件相 吻合呈圆筒状的内模板节段；所述多组内模板节段连接形成内模板； 内缩脱模组件，用于使所述内模板与浇筑完成的空心墩身脱离；所述内缩脱模组 件安装在所述内模板内。 优选的，所述内缩脱模组件由多组伸缩螺杆组成；所述伸缩螺杆的一端与所述内 模板节段连接。 优选的，所述外模组件包括： 两件相匹配的外模板；两件所述外模板均呈半圆筒状。 优选的，所述入模临时导向机构包括： 入模临时导向组件；所述入模临时导向组件可拆卸地安装在所述内模组件的一 端； 4 CN 111571775 A 说　明　书 2/5 页 内模导向轮组，用于使所述入模临时导向组件在其上滑动，以使所述内模组件滑 入待浇筑的空心笼内。 优选的，所述翻转组件包括： 翻转架；所述翻转架与所述第一定位架进行可拆卸地连接； 吊机，用于使所述整体预制件在所述翻转架上由水平状态翻转至竖直状态。 优选的，所述翻转架包括： 固定件；所述固定件固定设置在水平地面上； 活动件；所述活动件铰接在所述固定件上； 连接件，用于限制所述活动件仅能从与所述固定件表面水平的状态翻转到与所述 固定件表面垂直的状态；所述连接件与所述固定件和实施活动件连接； 限位块，用于限制所述活动件仅能从与所述固定件表面垂直的状态翻转到与所述 固定件表面水平的状态；所述限位块设置在所述固定件上。 一种装配式空心墩身施工装置的施工方法，所述方法包括以下步骤： 将所述入模临时导向机构可拆卸地设置在所述内模组件和/或待浇筑的空心笼 上； 通过所述入模临时导向机构将所述内模组件滑入待浇筑的空心笼内； 拆除所述入模临时导向机构； 将所述第一定位架可拆卸地安装在所述内模组件和待浇筑的空心笼的一端，以形 成初步预制件； 将所述外模组件可拆卸地包裹安装在所述初步预制件外部，并将所述第二定位架 可拆卸地安装在所述初步预制件和所述外模组件远离所述第一定位架的一端以固定所述 外模组件，并形成整体预制件，同时所述内模组件与所述外模组件之间形成浇筑空间； 通过所述翻转架将所述整体预制件由水平状态翻转至竖直状态，并拆除所述第一 定位架； 往所述浇筑空间内浇筑混凝土，待混凝土凝固后，再拆除所述第二定位架、所述外 模组件和所述内模组件，得到所述空心墩身。 一种利用装配式空心墩身施工装置及其施工方法得到的空心墩身。 优选的，所述空心墩身的直径不小于2m。 本发明实施例提供的一种装配式空心墩身及其施工装置和施工方法，通过设置可 拆卸的内模组件、外模组件、第一定位架、第二定位架和翻转组件，可以将空心墩身的生产 从现场浇筑转移到封闭的厂房内，提高了空心墩身的生产工效，降低了施工成本，节约了建 筑材料，减少了扬尘，保护了环境，能够实现桥梁绿色建设、促进企业传统产业转型升级。 附图说明 图1为本发明实施例提供的一种装配式空心墩身施工装置的内模组件的结构示意 图； 图2为本发明实施例提供的一种装配式空心墩身施工装置的外模组件的结构示意 图； 图3为本发明实施例提供的一种装配式空心墩身施工装置的翻转组件的结构示意 5 CN 111571775 A 说　明　书 3/5 页 图； 图4为本发明实施例提供的一种装配式空心墩身施工装置的翻转架的结构示意 图； 图5为本发明实施例提供的一种装配式空心墩身施工装置的施工方法的步骤流程 图。 附图中：1、空心笼放置台座；2、入模临时导向组件；3、内模拼装放置台位；4、内模 板节段；5、空心笼；6、内缩脱模组件；8、内模导向轮组；9、第一定位架；10、吊架；11、外模板； 12、外模台位；14、第二定位架；15、翻转架；151、活动件；152、固定件；153、连接件；154、限位 块；16、吊机；17、浇筑台位；18、工作平台。
