技术摘要：
本发明公开了一种防夹扭力簧合页，包括合页的固定片，旋转片，下销轴，扭力弹簧，上销轴，其特征在于，所述销轴由下至上依次为：下盖、推力弹簧、限位块、下销轴、扭力弹簧、上销轴和上盖，所述下盖和上盖分别与固定片螺纹连接，限位块上设有限制下销轴旋转角度和旋转  全部
背景技术：
现在生活品质越来越高，对居住环境的要求也在不断地升级，门窗合页也呈现出 更多的技术特征，比如专利申请号：201420235118.8发明公开了一种可调式自动合页，包括 合页轴、一侧与合页轴套接的第一叶片和第二叶片、套设于合页轴一端的扭簧以及套设于 合页轴另一端的伸缩弹簧，其中合页轴与扭簧相对应的一端设有卡块，与伸缩弹簧相对应 的一端设有压块，该扭簧位于第一叶片和第二叶片的内部，其一端与卡块相连，另一端与第 一叶片相连，该第二叶片上开设有与卡块相匹配的沉孔，该伸缩弹簧位于第一叶片或第二 叶片的内部，其一端与相应的第一叶片或第二叶片相连，另一端与压块相连。又如发明专利 201611196608.1一种螺旋式缓冲合页公开了一种螺旋式缓冲合页，在左合页片一侧的上下 部设有上套管和下套管，右合页片的一侧设有中套管，上套管内设有上端盖；下套管内设有 固定套、阻尼器和下端盖，固定套的一端部的侧壁上开设有旋转槽；中套管内设有螺杆件； 螺杆件的一端部套固有弹簧，弹簧的一端朝上套管内延伸并且固定在上套管内，螺杆件另 一端部设有与旋转槽相配合的旋转销轴；当旋转销轴在旋转槽内移动时，会带动螺杆件在 中套管内上下移动，此时螺杆件会带动右合页片相对左合页片旋转，从而实现关门动作。这 些专利都具备扭力弹簧的自动闭合功能，但都缺乏防夹的能力。
技术实现要素：

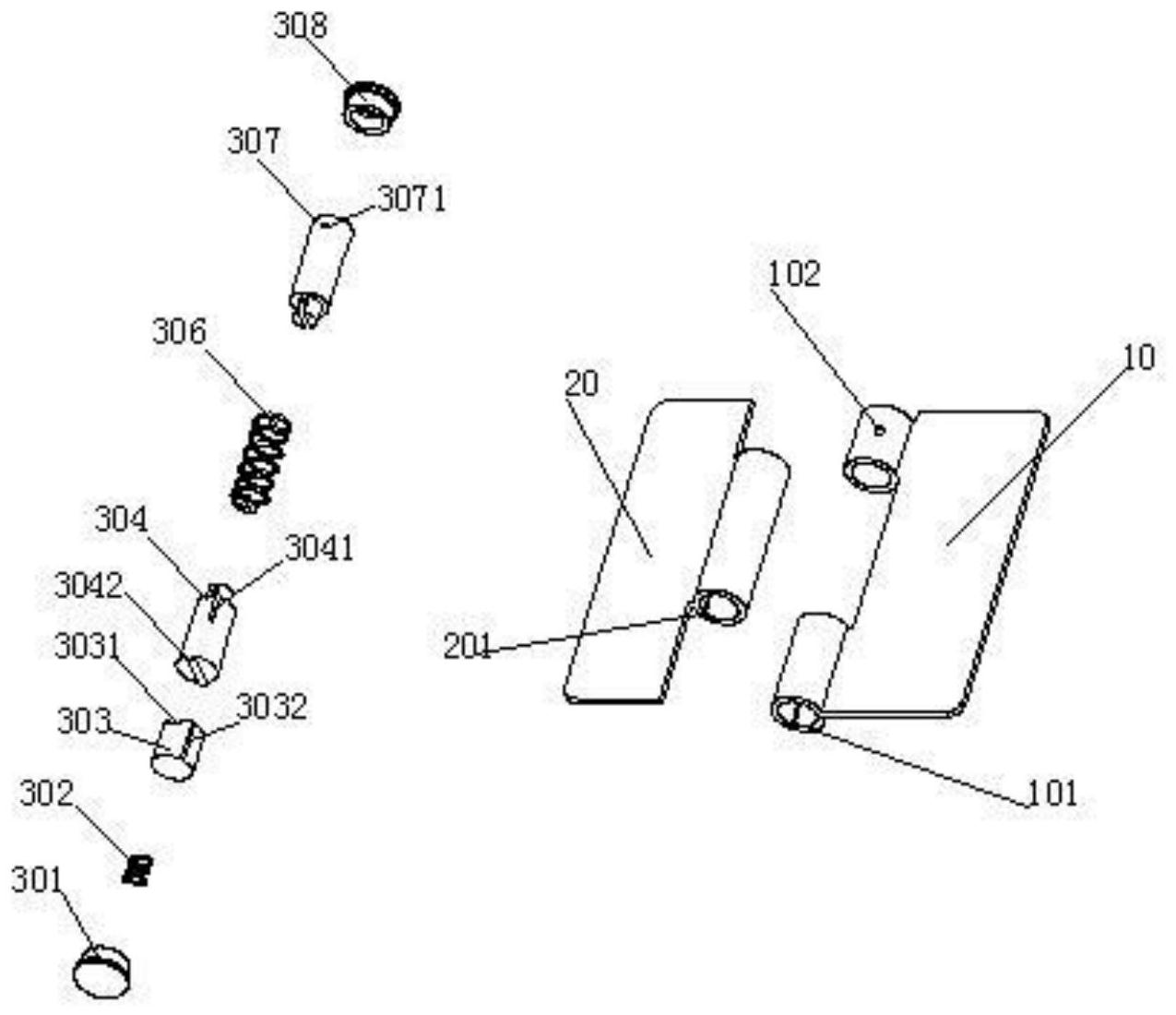

本发明解决现有技术中扭力合页闭合时防夹的能力，提供一种闭合前减速的防夹 扭力簧合页。 为了解决上述存在的技术问题，本发明采取下述技术方案：一种防夹扭力簧合页， 包括合页的固定片，旋转片，下销轴，扭力弹簧，上销轴，其特征在于，所述销轴由下至上依 次为：下盖、推力弹簧、限位块、下销轴、扭力弹簧、上销轴和上盖，所述下盖和上盖分别与固 定片螺纹连接，限位块上设有限制下销轴旋转角度和旋转速度的结构，下销轴与旋转片滑 动键槽连接，下销轴的上端和上销轴的下端分别与扭力簧嵌入连接，上销轴与固定片固定 连接。 作为优选，所述限位块上设有键与固定片的键槽滑动配合，限位块上端设有凹槽， 所述凹槽交叉设有两个，一个深凹槽，一个浅凹槽与下销轴下端的凸起旋转连接。 这种防夹扭力簧合页，固定片和旋转片是靠扭力弹簧连接的，具有自动关闭的功 能，限位块深的凹槽在推力弹簧的作用下与下销轴的凸起咬合，这个位置是旋转片暂停的 位置，通常是门的开启最大的位置；旋转片在外力作用下旋转，下销轴的凸起越过限位块深 的凹槽，运行到浅凹槽，通常是门闭合前的位置，门关闭合前来一个突然减速，由于凹槽相 对浅，凸起越过去继续关门，因此具有防夹的能力；深凹槽为旋转片开启最大的位置，通常 最少为90度，浅凹槽为旋转片闭合前的位置，降低回位速度防止夹手。心轴零件的安装是由 3 CN 111608512 A 说　明　书 2/6 页 下至上逐个装入，这里的重点是安装上销轴和扭力簧咬合后，用扳手旋转上销轴预紧扭力 簧，当上销轴上侧面的孔与固定片的孔重合时用销钉或者镙钉来固定连接。 作为优选，所述下盖中部设有螺孔，螺孔内是调节镙钉。这个调节镙钉的作用是用 来调节限位块和下销轴的顶紧力，保证旋转片最大开启位置和防夹位置工作正常。 作为优选，所述上销轴的上半段设有螺纹套，上销轴与螺纹套螺纹连接，上销轴的 端部设有内六角孔，螺纹套内还有一个锁紧螺钉。上销轴与螺纹套螺纹连接好后，安装到合 页中，螺纹套与固定片固定连接后，用内六角扳手旋转上销轴，使得扭力弹簧预紧，再拧紧 一个内六角锁紧螺钉防止松动。 作为优选，所述限位块上端面设有限位台阶，下销轴与旋转片滑动键槽连接，下销 轴的下端面设有凸起面，所述凸起面与限位块的限位台阶接触。 这种防夹扭力簧合页，固定片和旋转片是靠扭力弹簧连接的，具有自动关闭的功 能，限位块限位台阶与下销轴凸起面在推力弹簧的作用下抵触连接，限位台阶通常是多级 的，每一级限位台阶之间有阻力斜面，下销轴凸起面也具有与这个阻力斜面匹配的斜面，限 位台阶的第一平面是旋转片闭合的位置，旋转片开启则下销轴凸起面沿限位台阶逐级下 行，限位台阶与下销轴凸起面没有阻力，到达限位台阶最低面的端点就是旋转片开启最大 的位置，这时下销轴凸起面侧面的斜面就与限位台阶最低的阻力斜面相抵触，使得旋转片 停止转动；当旋转片在外力作用下越过第一个阻力斜面后，下销轴凸起面沿限位块的上一 个限位台阶面滑行，遇到下一个过度斜面就会形成阻力，但这个阻力不一定足以停止旋转 片转动，不是设定的停止位，就只起到缓冲的作用，防止夹手，下销轴凸起面继续越过阻力 斜面至关闭的终点停止。阻力的大小与过度斜面的高度和角度有关系，和扭力簧和推力弹 簧的大小相关，我们的设计就是要求旋转片在哪个地方停止，哪个地方减缓转速防止夹手。 作为优选，所述限位块的限位台阶各级台阶之间设有阻力斜面，下销轴凸起面边 缘设有与阻力斜面匹配的斜面。这种防夹扭力簧合页的关键技术就是依靠限位块的阻力斜 面和下销轴凸起面的斜面之间阻碍翻越形成的旋转片开启，停止和减缓转动的功能，实现 防夹手的能力。 作为优选，所述限位块的阻力斜面为2-3个，分别为暂缓防夹位，开启停止位，或者 最大开启停止位。通常门窗的开启为90度和180度的，阻力斜面为2个通常是开启90度的，设 定3个阻力斜面可以应用于开启180度的场合。 作为优选，所述下盖中部设有螺孔，螺孔内是调节镙钉。这个调节镙钉的作用是用 来调节限位块和下销轴的顶紧力，保证旋转片最大开启位置和防夹位置工作正常。 作为优选，所述上销轴的上半段设有螺纹套，上销轴与螺纹套螺纹连接，上销轴的 端部设有内六角孔，螺纹套内还有一个锁紧螺钉。上销轴与螺纹套螺纹连接好后，安装到合 页中，螺纹套与固定片固定连接后，用内六角扳手旋转上销轴，使得扭力弹簧预紧，再拧紧 一个内六角锁紧螺钉防止松动。 作为优选，所述限位块侧面设有限位槽，限位槽里设有限位销轴，所述固定片上具 有容纳限位销轴的销轴孔，销轴孔的外方设有压簧片，压簧片外部是盖板，限位块上端设有 凹槽与下销轴下端的凸起旋转连接。 这种防夹扭力簧合页，固定片和旋转片是靠扭力弹簧连接的，具有自动关闭的功 能，限位块侧面设有限位槽，限位槽设有深一些的销位，通常可以设有闭合销位，开启销位， 4 CN 111608512 A 说　明　书 3/6 页 防夹销位，限位槽里设有限位销轴，所述固定片上具有容纳限位销轴的销轴孔，销轴孔的外 方设有压簧片，压簧片外部是盖板，下销轴旋转通过限位块的凹槽在推力弹簧的作用下带 动限位块旋转，限位槽里的限位销轴滚动，旋转片在外力作用下限位销轴在闭合位启动，到 防夹销位会有滞顿，越过防夹销位到开启销位，旋转片停止转动；反之旋转片在外力作用下 限位销轴在开启销位滚动在扭力簧的作用下回归，到达防夹销位会有滞顿防夹，越过防夹 销位回到闭合销位。完成这个过程需要推力弹簧，扭力簧和压簧片以及限位销轴的直径大 小和限位槽里销位的深浅优化结合的产物。 作为优选，所述下盖中部设有螺孔，螺孔内是调节镙钉。这个调节镙钉的作用是用 来调节限位块和下销轴的顶紧力，保证旋转片最大开启位置和防夹位置工作正常。 作为优选，所述上销轴的上半段设有螺纹套，上销轴与螺纹套螺纹连接，上销轴的 端部设有内六角孔，螺纹套内还有一个锁紧螺钉。上销轴与螺纹套螺纹连接好后，安装到合 页中，螺纹套与固定片固定连接后，用内六角扳手旋转上销轴，使得扭力弹簧预紧，再拧紧 一个内六角锁紧螺钉防止松动。 由于采取上述的技术方案，本发明提供的一种防夹扭力簧合页，具有自动复位功 能，同时可以设定扭力簧的预紧力并具有防夹能力。 附图说明 附图1为本发明限位块具有双凹槽的第一种结构示意图； 附图2为本发明限位块具有双凹槽的第二种结构示意图； 附图3为本发明限位块具有双凹槽的第三种结构示意图； 附图4为本发明限位块的轴测示意图； 附图5为本发明限位块具有限位台阶的第一种结构示意图； 附图6为本发明限位块具有限位台阶的第二种结构示意图； 附图7为本发明限位块具有限位台阶的第三种结构示意图； 附图8为本发明限位块和固定片的剖视示意图； 附图9为本发明限位块具有限位槽的第一种结构示意图； 附图10为本发明限位块具有限位槽的第二种结构示意图； 附图11为本发明限位块具有限位槽的第三种结构示意图； 图中：10-固定片，101-键槽，102-销孔，103-销轴孔，104-压簧片，105-镙钉， 106-盖板，20-旋转片，201-键槽，301-下盖，3011-调节镙钉，30111-内六角孔， 302-推力弹簧，303-限位块，3031-凹槽，3032-滑键，3033-限位台阶， 3034-阻力斜面，3035-限位槽，3036-限位销轴，304-下销轴，3041-滑键， 3042-凸起，3043-凸起面，305-轴承，306-扭力簧，307-上销轴，3071-销孔， 3072-螺纹套，3073-锁紧螺钉，308-上盖。
