技术摘要：
本发明涉及一种极柱固定架及使用该极柱固定架的充气式开关柜。极柱固定架，包括：横撑，沿前后方向延伸，用于支撑并固定沿前后方向排列的固封极柱；开关轴支座，连接于所述横撑的下侧，开关轴支座上设有开关轴安装孔，开关轴安装孔供开关轴穿装，以使开关轴转动装配在  全部
背景技术：
充气式开关柜以SF6、N2、CO2、压缩空气等作为绝缘介质，将主开关和一次主导电回 路密封在不锈钢焊接气箱内。如授权公告号为CN205452934U的中国专利公开的一种充气式 开关柜，该开关柜包括柜体，柜体内设有气箱，气箱内设有断路器固封极柱和三工位隔离开 关，断路器固封极柱包括绝缘固封壳体，绝缘固封壳体中固设有灭弧室，灭弧室具有动端出 线座和静端出线座，三工位隔离开关包括隔离动触头和三工位传动绝缘轴，隔离动触头由 三工位传动绝缘轴通过齿轮齿条传动方式在绝缘固封壳体内作直线运动，以实现三工位隔 离开关的导通、隔离以及接地；气箱内还设有断路器动端大轴，断路器动端大轴带动拐臂实 现断路器固封极柱的分合闸。 现有技术中，气箱内的断路器动端大轴转动装配在气箱侧板上，断路器固封极柱 安装在固定座上，固定座安装在气箱侧板上，断路器动端大轴通过拐臂与断路器固封极柱 的绝缘拉杆传动连接。由于断路器动端大轴的安装位置与断路器固封极柱的安装位置分别 处于不同部件上，在断路器动端大轴的输出力较大时，断路器动端大轴容易通过绝缘拉杆 带动固封极柱发生偏移和形变，进而导致断路器固封极柱分合闸时的机械特性不稳定，影 响开关柜的性能。
技术实现要素：

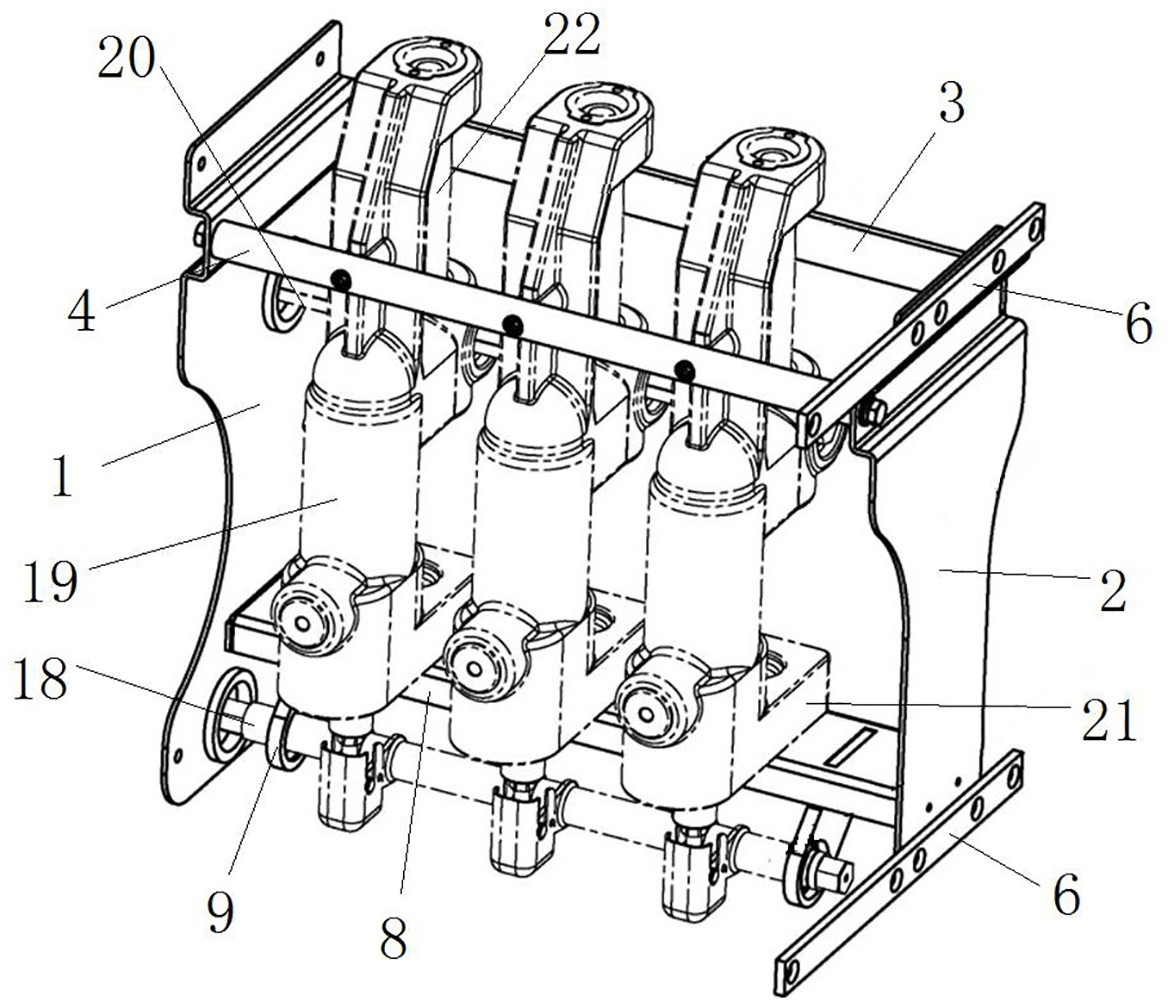

本发明的目的在于提供一种极柱固定架，以解决现有技术中断路器动端大轴的输 出力较大时，断路器固封极柱容易发生偏移，进而导致断路器固封极柱分合闸时的机械特 性不稳定的技术问题；本发明的目的还在于提供一种充气式开关柜，以解决现有技术中断 路器动端大轴的输出力较大时，断路器固封极柱容易发生偏移，进而导致断路器固封极柱 分合闸时的机械特性不稳定的技术问题。 为实现上述目的，本发明极柱固定架的技术方案是： 极柱固定架，包括： 横撑，沿前后方向延伸，用于支撑并固定沿前后方向排列的固封极柱； 开关轴支座，连接于所述横撑的下侧，开关轴支座上设有开关轴安装孔，开关轴安装孔 供开关轴穿装，以使开关轴转动装配在开关轴支座上。 有益效果是：通过将固封极柱固定支撑在极柱固定架的横撑上，并将开关轴转动 装配在横撑下侧的开关轴支座上，这样开关轴、固封极柱以及极柱固定架形成一个整体，使 开关轴的转动较为流畅，进而使固封极柱分合闸时的机械特性较为稳定，保证开关柜的性 能；而且在生产开关柜时，可以将固封极柱与开关轴整体进行调试，调试完毕后放入气箱， 有利于提高生产效率。 进一步的，所述开关轴支座沿前后方向间隔设置有两个以上，至少一个开关轴支 3 CN 111555171 A 说　明　书 2/7 页 座位置可调的固定在横撑上，以使各开关轴支座上的开关轴安装孔同轴。 有益效果是：通过将至少一个开关轴支座位置可调的固定在横撑上，以使各开关 轴支座上的开关轴安装孔同轴，使开关轴的转动更加流畅。 进一步的，所述横撑上设有支座连接块，支座连接块设有沿前后方向延伸的连接 孔，开关轴支座上设有与连接孔对应的螺栓穿孔，开关轴支座设置在支座连接块的前后方 向的一侧，连接孔和螺栓穿孔中的至少一个具有螺栓调整空间，开关轴支座通过穿过连接 孔和螺栓穿孔的螺栓位置可调的固定在所述支座连接块上。 有益效果是：通过在横撑上设置支座连接块，便于开关轴支座在横撑上的位置调 节。 进一步的，所述连接孔和螺栓穿孔中的一个为圆孔，另一个为长孔，长孔具有所述 螺栓调整空间。 有益效果是：只将连接孔和螺栓穿孔中的其中一个设计为长孔，便于加工。 进一步的，所述极柱固定架还包括固定杆，固定杆设置在横撑的上方，用于固定所 述固封极柱的上部。 有益效果是：为了进一步保证固封极柱的稳定性。 进一步的，所述极柱固定架还包括前立板和后立板，所述固定杆设置在两个立板 之间，两个立板上均设有凹槽，两个凹槽的槽口相背设置，固定杆的两端通过螺钉分别固定 在相应凹槽的槽底，所述螺钉的头部处于相应凹槽内。 有益效果是：通过在立板上设置凹槽，不仅能够增加立板的强度，而且能够避免立 板与气箱发生干涉。 进一步的，所述横撑上设有接地端穿装孔，接地端穿装孔供所述固封极柱上接地 静触头的接地端穿装。 有益效果是：适用于集成有接地静触头的固封极柱。 进一步的，所述极柱固定架还包括前立板和后立板，所述横撑设置在两个立板之 间，两个立板上均设有立板定位孔； 所述横撑前后两端均设有横撑定位孔，横撑定位孔通过定位销与相应立板定位孔定位 配合。 有益效果是：这样在焊接时横撑不容易发生位移和变形，保证横撑位置的准确性。 进一步的，所述极柱固定架还包括焊接背板，焊接背板沿左右方向延伸并延伸出 极柱固定架的主架体。 有益效果是：增加极柱固定架与气箱的接触面积，提高极柱固定架与气箱连接的 稳定性。 为实现上述目的，本发明充气式开关柜的技术方案是： 充气式开关柜，包括： 气箱； 固封极柱，设置在所述气箱内，各固封极柱均沿竖直方向延伸，并沿前后方向排列； 开关轴，与所述固封极柱的绝缘拉杆传动连接，用于驱动固封极柱分合闸； 还包括： 极柱固定架，设置在所述气箱内，所述极柱固定架包括横撑，横撑沿前后方向延伸，各 4 CN 111555171 A 说　明　书 3/7 页 所述固封极柱支撑在横撑上并与横撑固定； 开关轴支座，连接于所述横撑的下侧，开关轴转动装配在所述开关轴支座上。 有益效果是：通过将固封极柱固定支撑在极柱固定架的横撑上，并将开关轴转动 装配在横撑下侧的开关轴支座上，这样开关轴、固封极柱以及极柱固定架形成一个整体，使 开关轴的转动较为流畅，进而使固封极柱分合闸时的机械特性较为稳定，保证开关柜的性 能；而且在生产开关柜时，可以将固封极柱与开关轴整体进行调试，调试完毕后放入气箱， 有利于提高生产效率。 进一步的，所述开关轴支座沿前后方向间隔设置有两个以上，各开关轴支座上均 设有开关轴安装孔，至少一个开关轴支座位置可调的固定在横撑上，以使各开关轴支座上 的开关轴安装孔同轴。 有益效果是：通过将至少一个开关轴支座位置可调的固定在横撑上，以使各开关 轴支座上的开关轴安装孔同轴，使开关轴的转动更加流畅。 进一步的，所述横撑上设有支座连接块，支座连接块设有沿前后方向延伸的连接 孔，开关轴支座上设有与连接孔对应的螺栓穿孔，开关轴支座设置在支座连接块的前后方 向的一侧，连接孔和螺栓穿孔中的至少一个具有螺栓调整空间，开关轴支座通过穿过连接 孔和螺栓穿孔的螺栓位置可调的固定在所述支座连接块上。 有益效果是：通过在横撑上设置支座连接块，便于开关轴支座在横撑上的位置调 节。 进一步的，所述连接孔和螺栓穿孔中的一个为圆孔，另一个为长孔，长孔具有所述 螺栓调整空间。 有益效果是：只将连接孔和螺栓穿孔中的其中一个设计为长孔，便于加工。 进一步的，所述极柱固定架还包括固定杆，固定杆设置在横撑的上方，用于固定所 述固封极柱的上部。 有益效果是：为了进一步保证固封极柱的稳定性。 进一步的，所述极柱固定架还包括前立板和后立板，所述固定杆设置在两个立板 之间，两个立板上均设有凹槽，两个凹槽的槽口相背设置，固定杆的两端通过螺钉分别固定 在相应凹槽的槽底，所述螺钉的头部处于相应凹槽内。 有益效果是：通过在立板上设置凹槽，不仅能够增加立板的强度，而且能够避免立 板与气箱发生干涉。 进一步的，所述横撑上设有接地端穿装孔，接地端穿装孔供所述固封极柱上接地 静触头的接地端穿装。 有益效果是：适用于集成有接地静触头的固封极柱。 进一步的，所述极柱固定架还包括前立板和后立板，所述横撑设置在两个立板之 间，两个立板上均设有立板定位孔； 所述横撑前后两端均设有横撑定位孔，横撑定位孔通过定位销与相应立板定位孔定位 配合。 有益效果是：这样在焊接时横撑不容易发生位移和变形，保证横撑位置的准确性。 进一步的，所述极柱固定架还包括焊接背板，焊接背板沿左右方向延伸并延伸出 极柱固定架的主架体。 5 CN 111555171 A 说　明　书 4/7 页 有益效果是：增加极柱固定架与气箱的接触面积，提高极柱固定架与气箱连接的 稳定性。 进一步的，所述固封极柱包括断路器开关与三工位开关，三工位开关包括接地触 头座，接地触头座设置在固封极柱的底部； 各所述固封极柱通过接地触头座支撑在横撑上并与横撑固定，所述断路器开关的下端 设有绝缘拉杆，所述绝缘拉杆位于横撑的外侧。 有益效果是：将断路器开关与三工位开关集成在一起，有利于简化结构，便于固封 极柱的安装。 进一步的，所述极柱固定架的焊接背板上设有螺栓连接孔，焊接背板通过螺栓连 接孔与气箱固定连接，所述气箱的后封板上设有焊接孔，焊接背板在焊接孔处通过填孔焊 的方式与气箱的后封板焊接。 有益效果是：进一步增加极柱固定架与气箱连接的稳定性。 附图说明 图1为本发明充气式开关柜的固封极柱与极柱固定架装配的具体实施例1的结构 示意图； 图2为图1中极柱固定架的结构示意图； 图3为图2的主视图； 图4为图3的A-A向的剖视图； 图5为图2中横撑的结构示意图； 图6为图1中固封极柱和极柱固定架安装到气箱内的结构示意图； 图7为图6中B处放大图； 图中：1-前立板；2-后立板；3-连接板；4-固定杆；5-固定孔；6-焊接背板；7-接地端穿装 孔；8-横撑；9-开关轴支座；10-折弯部分；11-第一穿孔；12-第二穿孔；13-开关轴安装孔； 14-立板定位孔；15-折边；16-支座连接块；17-折边定位孔；18-开关轴；19-固封极柱；20-三 工位传动轴；21-接地静触头；22-三工位动触头；23-弯板；24-焊接孔；25-后封板；26-气箱。
