技术摘要：

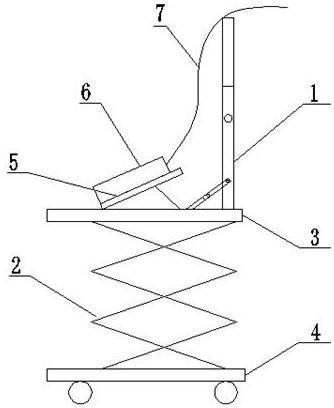

本发明公开了一种便携式多功能校验仪操作平台，它包括升降台、支撑架，升降台为链门式升降架，升降台顶部为工作台，工作台上设置有校验仪支架，校验仪支架为角度可调翻板支架，工作台连接支撑架，支撑架为伸缩支撑架，支撑架的下端与工作台铰接，支撑架可放倒或竖置，  全部
背景技术：
根据《电能计量装置技术管理规程》，需要定期对电能计量装置进行现场检验工 作，还需要经常性对采集数据异常的电能表进行临时现场检验，以消除缺陷和故障隐患，随 着变电站电压等级的升高，变电站内电能表数量也随之增多，相关小组成员平均每月校验 近130只，现场检验工作量巨大。 目前，电能表现场校验的一般工作方法是：将校验仪的电流回路串联到电能表的 电流回路中，将校验仪的电压回路并联到电能表的电压回路上。具体操作时，将校验仪的电 压夹固定到电能表表尾中每一相的电压触点上来实现电压连接，其实际工作过程中碰到若 干问题： 1.脉冲测量线长度偏短：在实际检验工作中，受建设时间、设备采购批次、实际工程需 求等因素影响，不同变电站内电能表所在的高压开关柜的型号和规格存在差异，因而电能 表安装的高度也存在差异，以CL3122C型电能表及PT二次压降综合测试仪为例，在电能表校 验仪接线中，脉冲线最短，其长度已经小于XGN2-10和KYN61-40.5(Z)型高压开关柜中电能 表的安装高度，经常需要工作人员寻找物体进行增高，严重影响了现场工作效率； 2.电压线接头脱落：电能表校验仪电压线、电流线和脉冲线的线头类型分别为夹型、钳 型和夹型，由于电压夹夹住的是表尾圆形螺丝，表面光滑，且电压接线直接垂下，导致在实 际校验过程中可能发生电压夹脱落现象，产生安全隐患； 3.校验间隔时间长：现场电能表校验过程中，由于高压开关柜的电能表之间还存在断 路器、电容器、待用间隔等，多块电能表的间隔长短不一。当间隔较长时，工作人员需要将校 验仪接线全部拆下并整理好，搬运校验仪所在箱体移动到下一个电能表处，一旦拆卸时没 有整理导致接线放置混乱，将会导致接下来的校验接线工作更加复杂，降低工作效率。
技术实现要素：
本发明的目的就是要提供一种工作效率高、安全可靠的便携式多功能校验仪操作 平台。 为实现上述发明目的，本发明所采取的技术方案为： 一种便携式多功能校验仪操作平台，它包括升降台、支撑架，升降台为链门式升降架， 升降台顶部为工作台，工作台上设置有校验仪支架，校验仪支架为角度可调翻板支架，工作 台连接支撑架，支撑架为伸缩支撑架，支撑架的下端与工作台铰接，支撑架可放倒或竖置， 竖置状态用以支撑接线，所述的支撑架顶部设置有线夹用以固定接线。 所述的链门式升降架包括上下依次连接的工作台、剪叉式升降架、底座，剪叉式升 降架的底部一侧脚与底座铰接，另一侧脚与底座滑动连接，底座底部两侧设置排列有横向 开孔，使用插销插入不同位置的开孔即可连接剪叉式升降架底部另一侧脚，阻挡升降架的 3 CN 111551890 A 说　明　书 2/4 页 形变，进而固定升降架的高度；所述的剪叉式升降架的顶部一侧脚与工作台下端铰接，另一 侧脚与工作台下端滑动连接。 所述的校验仪支架包括撑板、翻板、底板，撑板正面用以放置校验仪，其下端与底 板铰接，底板与工作台固定连接，翻板上端与撑板背面中部铰接，下端与底板活动连接，所 述的底板设置有多排卡槽，翻板的下端与卡槽活动卡接用以限定撑板的角度，调节方便，角 度可变，有利于工作人员观察。 进一步地，所述的支撑架为两段伸缩杆，它包括平行的两根底杆、龙门形的伸长 杆，底杆下端与工作台铰接，下部通过斜撑杆与工作台铰接，底杆为外套管，伸长杆伸入底 杆内与底杆滑动连接，底杆设置有螺栓孔，伸长杆不同高度位置设置有定位销孔，定位螺钉 与螺栓孔螺纹连接，伸入定位销孔，固定伸长杆的高度；所述的伸长杆顶部固定有多个线 夹。 斜撑杆为折叠式，包括撑杆Ⅰ、撑杆Ⅱ组成，撑杆Ⅰ下端与工作台铰接，上端与撑杆 Ⅱ的下部铰接，撑杆Ⅱ的上端与底杆铰接，撑杆Ⅰ与撑杆Ⅱ的折叠后角度趋近与0角度时，底 杆横倒在工作台上，撑杆Ⅰ与撑杆Ⅱ展开的角度趋近于180度时，底杆与工作台垂直，进一步 地，撑杆Ⅱ的下端侧下部设置有挡沿，撑杆Ⅰ与撑杆角度到达180度后，撑杆Ⅰ的端部与挡沿 接触，撑杆Ⅰ与撑杆Ⅱ组成一直杆，支撑底杆呈竖置状态。 所述的线夹为扁形线夹，可选用益升华贸易有限公司提供的FCCA扁型线夹，伸长 杆包括连接在一起的两根竖杆与横杆，构成龙门型，竖杆设置在底杆内，线夹固定设置在横 杆上，数量与接线数量匹配。 所述的底座下端安装有轮，采用两固定轮和两万向轮组合。 剪叉式升降架基于平行四边形的不稳定性，通过改变平行四边形交叉撑的宽度来 改变高度，本案优选2级交叉撑，平台台面长度为a，在初始状态下交叉撑完全压缩，此时宽 度与平台台面长度相等，可知交叉撑的边长x=a/2。为了保证平台的稳定性，交叉撑的横向 型变量不能超过平台的台面重心。因此在极限状态下，交叉撑的宽度为a/2。 整个装置的最大高度指单平台升降的高度加上伸缩支撑架的高度。链门式升降由 于可以方便单人操作，升降速度快，同时能够满足设定的高度；工作台放置校验仪，延长连 接线的长度使其适应不同柜体上的电能表，同时利用支撑杆固定电压线及电流线，进而可 以减少连接线的重力，减少脱落的风险。利用平台放置校验仪后，连接线可以一直固定在支 撑杆上，不需要在移动时整理连接线，减少了校验多个电能表的移动整理时间。 本发明的有益效果为： ①可以折叠，携带方便；②进行连续校验时，能够方便移动，接线活动固定在伸缩杆顶 部，减少整理连接线以及搬运校验仪的时间；③可以将平台面升降到合适的高度，方便工作 人员观察数据及操作；④连接线支撑作用能够将电压夹线、脉冲线等支撑起，减少接线掉落 引起的操作风险。 附图说明 图1为本发明实施例结构示意图； 图2为图1中链门式升降架结构示意图； 图3为图1中操作平台示意图； 4 CN 111551890 A 说　明　书 3/4 页 图4为支撑伸缩杆结构示意图； 1-支撑架，2-链门式升降架，3-工作台，4-底座，5-校验仪支架，6-校验仪，7-接线，8-开 孔，9-撑板，10-翻板，11-底板，12-卡槽，13-底杆，14-伸长杆，15-撑杆Ⅱ，16-撑杆Ⅰ。
