技术摘要：
本发明针对现有技术中阻尼铰链无法控制门板开启角度的弊端，提供一种定角度开启阻尼门铰链，属于铰链技术领域，包括第一固定件，第一固定件上固定连接有连接柱，连接柱上安装有只能绕着连接柱中心线转动的第二固定件，所述连接柱外侧面设有至少三个围绕连接柱的中心线  全部
背景技术：
在安全门、家用门等各种类型的门中，为了避免门板闭合时硬性冲击对门板造成 损坏，在门板、门框之间会安装阻尼门铰链，在闭合门板时门板会缓慢闭合，能够有效减小 门板对门框的冲击力，降低损坏。现有的阻尼门铰链只具有缓冲作用，无法控制门板的开启 角度。
技术实现要素：

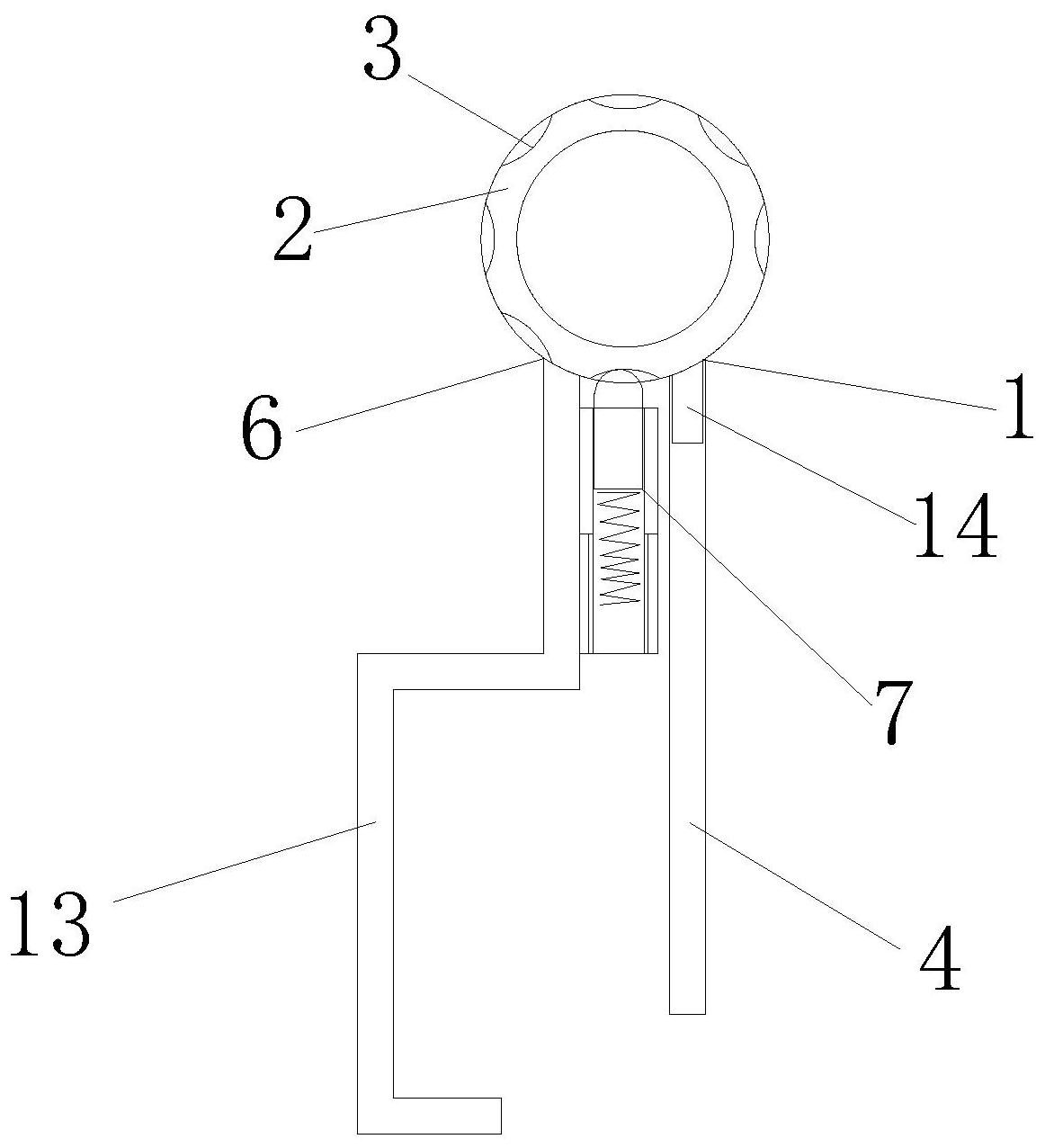

本发明针对现有技术中阻尼铰链无法控制门板开启角度的弊端，提供一种定角度 开启阻尼门铰链，该铰链不但具有缓冲作用，还能使门定角度开启，使用十分方便。 本发明的发明目的是通过以下技术方案实现的：一种定角度开启阻尼门铰链，包 括第一固定件，第一固定件上固定连接有连接柱，连接柱上安装有只能绕着连接柱中心线 转动的第二固定件，所述连接柱外侧面设有至少三个围绕连接柱的中心线分布的凹槽，所 述第二固定件上固定安装有与凹槽配合的弹性卡件。 上述方案中，第一固定件固定在门框上，第二固定件固定在门板上，第二固定件绕 着连接柱转动时，弹性卡件会依次嵌入不同的凹槽内，弹性卡件经过凹槽时会受到一定阻 力，从而使第二固定件绕着连接柱转动时对第二固定件起到缓冲作用，从而实现对门板的 缓冲。因凹槽围绕连接柱的中心线分布在连接柱外侧面，所以弹性卡件嵌入不同的凹槽内 时，第二固定件与第一固定件之间的相对角度不同，且当弹性卡件嵌入凹槽内，需要继续转 动第二固定件时，需要克服弹性卡件的阻力，使弹性卡件脱离凹槽，当外力小于弹性卡件的 阻力时，弹性卡件不会与凹槽脱离，第二固定件不会继续绕着连接柱转动，从而实现门板的 打开角度不同，实现定角度开启。 作为优选，所述连接柱为圆管形结构，所有所述凹槽与连接柱的中心线的距离相 等，所述第一固定件包括第一固定片，第一固定片上固定设有两个同轴设置的圆环形结构 的套环，所述连接柱两端分别固定设置在两个套环内，所述第二固定件包括只能转动的套 设在连接柱上的圆环形结构的套筒，套筒位于两个套环之间，套筒上固定设有第二固定片， 所述套筒两端与两个套环之间设有间隔，每一个间隔旁都设有一个所述弹性卡件，弹性卡 件穿过所述间隔嵌入所述凹槽内。这样设置使第二固定件只能绕着连接柱中心线转动。 作为优选，除了所述第一固定件两侧最靠近第一固定件的两个凹槽之间的距离 外，其他相邻凹槽与连接柱的中心线之间构成的圆心角的角度大小相等。这样设置可以使 安装在第二固定件上的门板以等差的角度开启或关闭。 作为优选，所述弹性卡件包括固定在第二固定件上的导向套，所述导向套内安装 有只能沿着导向套滑动且外端能嵌入所述凹槽内的卡头，所述导向套内设有用于驱动卡头 嵌入凹槽内的弹簧。在弹簧的弹力作用下，卡头始终紧贴在连接柱外侧面或者凹槽内，当卡 3 CN 111577042 A 说　明　书 2/3 页 头嵌入凹槽内时，第二固定件继续转动需要克服弹簧的弹力使卡头脱离卡槽才行，从而使 第二固定件与第一固定件之间在一定角度时锁定，实现门板的定角度开启，且用力关上门 板时，弹性卡件上的卡头逐渐经过一个个凹槽，能对门板的闭合产生一次次阻力，从而实现 缓冲的作用。 作为优选，所述卡头的外端为球面形结构，所述凹槽的槽壁为圆弧面形结构，且卡 头外端的半径小于凹槽的半径。这样设置，使卡头与凹槽之间配合既能对第二固定件产生 一定的阻力，也能使卡头能脱离凹槽，不影响第二固定件绕着连接柱转动。 作为优选，所述第一固定片和第二固定片上都设有若干安装孔，安装孔为沉头孔。 通过在第一固定件的安装孔内安装螺栓能将第一固定件固定在门框上，在第二固定件的安 装孔内安装螺栓能将第二固定件固定在门板上。 作为优选，所述连接柱侧面固定设有凸起，所述凸起与所述第一固定片固定连接。 与现有技术相比，本发明具有以下有益效果：该阻尼门铰链不但具有缓冲作用，还 能使门板定角度开启，使用十分方便。 附图说明 图1为本发明结构示意图； 图2为连接柱俯视图； 图3为弹性卡件结构示意图； 图4-6为本发明使用状态示意图； 图中标记：1、第一固定件，2、连接柱，3、凹槽，4、第一固定片，5、套环，6、第二固定件，7、 弹性卡件，8、导向套，9、卡头，10、弹簧，11、安装孔，12、套筒，13、第二固定片，14、凸起。
