技术摘要：

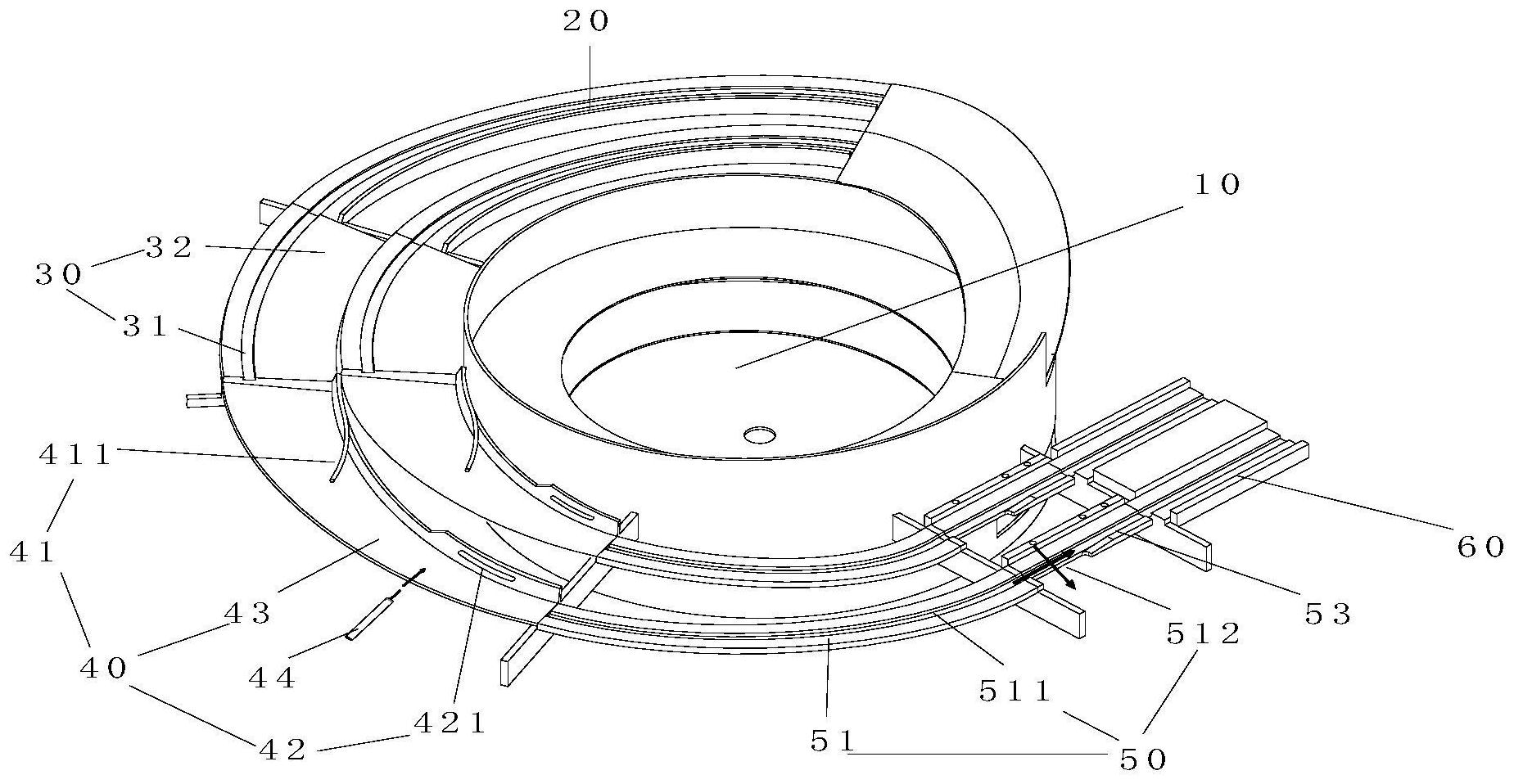

本发明提供了一种供料装置及供料方法，供料装置用于运送物料，物料具有第一定位部和第二定位部，包括：驱动组件，驱动组件用于驱动物料移动；分料机构，分料机构与驱动组件连接，以在驱动组件的驱动下将物料分为第一预设状态下的物料和非第一预设状态下的物料；翻料机  全部
背景技术：
现有技术的供料装置采用驱动组件为动力源以运送物料，在对物料进行供料时为 了使物料能够与下一道工序进行对接，要将不符合位置要求的物料筛掉，有时会出现一大 部分物料被筛选掉的情况，导致供料效率低。
技术实现要素：
本发明的主要目的在于提供一种供料装置及供料方法，以解决现有技术中的供料 装置供料效率低的问题。 为了实现上述目的，根据本发明的一个方面，提供了一种供料装置，用于运送物 料，物料具有第一定位部和第二定位部，包括：驱动组件，驱动组件用于驱动物料移动；分料 机构，分料机构与驱动组件连接，以在驱动组件的驱动下将物料分为第一预设状态下的物 料和非第一预设状态下的物料；翻料机构，翻料机构与驱动组件连接，以在驱动组件的驱动 下将非第二预设状态下的物料转动至第二预设状态；输料部，输料部与驱动组件连接，以在 驱动组件的驱动下输出第二预设状态下的物料。 进一步地，分料机构上具有导向槽，导向槽通过与第一预设状态下的物料的第一 定位部连接，以使第一预设状态下的物料在驱动组件的驱动下沿导向槽移动。 进一步地，分料机构包括第一料道，第一料道与水平面成预定夹角地设置，以使非 第一预设状态下的物料在驱动组件的驱动下沿预定方向移动。 进一步地，翻料机构包括导向条，以使非第一预设状态下的物料在驱动组件的驱 动下沿导向条的导向方向移动并翻转。 进一步地，翻料机构还包括：转向板，转向板与驱动组件驱动连接，以在驱动组件 驱动物料移动；转向槽，转向槽设置在转向板上，以用于与物料的第二定位部连接；其中，当 物料移动至转向槽处，第一预定状态的物料的第二定位部插设在转向槽内，直至第一定位 部转动至第二预设状态后，第二定位部与转向槽分离。 进一步地，供料装置还包括：筛料机构，筛料机构与驱动组件连接，以用于筛选翻 料机构与输料部之间的非第二预设状态下的物料。 进一步地，筛料机构包括：第二料道，第二料道与水平面成预定夹角地设置，以使 非第一预设状态下的物料在驱动组件的带动下移出第二料道。 进一步地，第二料道包括：第二导向槽，第一预设状态下的物料通过第一定位部与 第二导向槽连接，以使第一预设状态下的物料沿第二导向槽的导向方向移动。 进一步地，筛料机构包括：第三料道，第三料道与第二料道连接，第三料道上设有 出料口；第三吹气组件，第三吹气组件设置在第三料道的上方，以用于朝向第三料道上的物 料吹气并驱动物料沿输送方向移动；第一吹气组件，第一吹气组件设置在第三料道的一侧， 4 CN 111606008 A 说　明　书 2/7 页 以通过向第三料道上吹气将第三预设状态下的物料从出料口吹出。 进一步地，筛料机构包括：第三料道，第三料道与第二料道连接，第三料道上设有 出料口；第四吹气组件，第四吹气组件设置在第三料道的底部，第三料道上设有吹气口，以 使第四吹气组件通过吹气口朝向物料吹气，以将第二预设状态下的物料吹起；第一吹气组 件，第一吹气组件设置在第三料道的一侧，以通过向第三料道上吹气将第二预设状态下的 物料从出料口吹出。 根据本发明的另一个方面提供了一种供料方法，供料方法采用上述的供料装置进 行供料，供料方法包括： S1：通过分料机构筛选出第一预设状态下的物料和非第一预设状态下的物料； S2：通过翻料机构将至少部分地非第二预设状态下的物料转动至第二预设状态； S3：通过筛料机构将非第二预设状态下的物料移出使第二预设状态下的物料进入 下一道工序。 应用本发明的技术方案的供料装置包括上料机构和分料机构，上料机构用于将料 仓内的物料转移到分料机构上，分料机构上设有导向槽，导向槽与第一预设状态物料的第 一定位部卡接连接，而由于分料机构倾斜地设置，导致非第一预设状态下的物料则移动至 分料机构的内侧，从而沿着分料机构的内侧移动至导向条上，分料机构将物料分开后能够 有效防止物料扎堆的现象，使的翻料机构能够针对非第一预设状态的物料进行翻转将非第 一预设状态的物料转动至第一预设状态，然后翻料机构在将第一预设状态的物料转动至第 二预设状态，翻料机构在增加了第一预设状态的物料的数量的基础上增加了输出的第二预 设状态的物料，从而解决了现有技术中的供料装置供料效率低的问题。 附图说明 构成本申请的一部分的说明书附图用来提供对本发明的进一步理解，本发明的示 意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1示出了根据本发明的供料装置的实施例的结构示意图； 图2示出了本发明的供料装置的一种筛料机构实施例的结构示意图； 图3示出了本发明的供料装置的另一种筛料机构的实施例的结构示意图； 图4示出了本发明的物料实施例的一个视角的示意图； 图5示出了本发明的物料实施例的另一个视角的示意图。 其中，上述附图包括以下附图标记： 10、料仓；20、上料机构；30、分料机构；31、导向槽；32、第一料道；40、翻料机构；41、 第一转向组件；411、导向条；42、第二转向组件；421、转向槽；43、转向板；44、第二吹气组件； 50、筛料机构；51、第二料道；511、第二导向槽；512、出料口；52、第一吹气组件；53、第三料 道；531、吹气口；532、出气口；533、第三导向槽；534、第一挡料板；535、第二挡料板；54、第三 吹气组件；55、第四吹气组件；60、输料部；71、第一定位部；72、第二定位部。
