技术摘要：
本发明公开了一种配电网小电源切除方法，当配电网出现故障时，采用主动联切和被动解列的方式共同切除故障和失电范围的小电源线路；所述小电源线路切除后，配网自动化满足条件进行转供处理，恢复供电。本发明所述的主动联切和被动解列互相不存在闭锁关系，适用于未接入  全部
背景技术：
小电源接入配电网，使传统的辐射状结构变为多电源结构，也使配电网本身 的电 压分布发生变化。当配电网发生故障时，保护跳闸与电源断开后，因为接入  小电源线路的 支撑作用，配电网电压不满足无压条件，导致配网自动化无法实现  故障隔离和转供，且危 及运维人员的人身安全。 为解决小电源接入给配电网带来的不利影响，常用的解决方法是当配电网发  生 故障时，切除配电网接入的全部小电源，该方法损害了小电源的经济性，且在  小电源高渗 透大容量接入趋势下，无选择性的切除小电源将进一步加剧配电网的  功率失衡，危及配电 网的稳定运行。 为保障配网自动化的正确性且不损害接入小电源的经济性，需正确切除故障  范 围和待转供范围内的小电源，现有技术包括以下两种方式：一个是基于多点信  息交互如网 络区域保护，一个是基于就地信息判断如解列保护。但是，这两个方  法均有一定的局限性， 如网络区域保护受配网子站和各个配网终端的通信效果制  约，当通信中断时功能闭锁，且 对于不具备通信条件的场合无法适用，而解列保  护当接入大容量小电源对配电网支撑能 力较强时无法快速动作，因而单一方法往  往无法很好解决小电源接入配电网的问题。
技术实现要素：

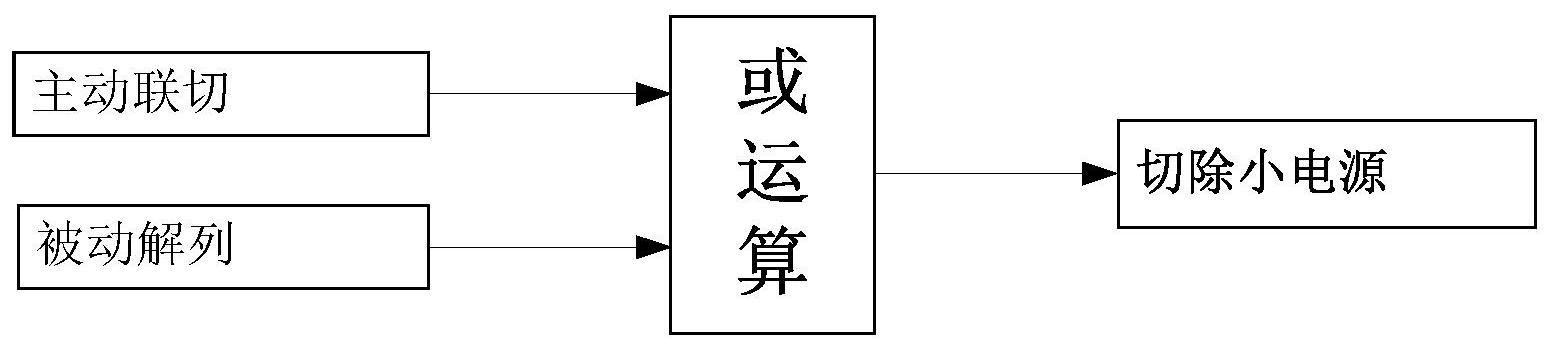

发明目的：本发明旨在提供一种配电网小电源切除方法，实现发生故障后切 除故 障范围和可恢复供电范围内接入的小电源，正常范围内的小电源继续挂网运  行，以解决上 述问题。 技术方案：本发明的配电网小电源切除方法，当配电网出现故障时，采用主  动联 切和被动解列的方式共同切除故障和失电范围的小电源线路；所述小电源线  路切除后，配 网自动化满足条件进行转供处理，恢复供电。 所述主动联切具体包括以下步骤： (1)信息初始化配置：将配电网各个开关视作节点，各节点配置初始化信  息； (2)基于配电网各节点的信息交互实现配电网运行方式识别：将具备转供 能力的 节点判为开环点，将隔离故障的节点之间的区段判为故障区段，将故障下  游隔离节点至开 环点之间的区段判为可恢复供电区段，将其他区段判为正常区 段； (3)主动联切命令触发：将配电网主干线路开关视作主干节点，当主干节  点分位 与电源侧断开后触发联切命令； (4)主动联切命令处理：联切命令由故障上游隔离节点起始，向开环点方 向传输， 传送至开环点终止，故障区段和可恢复供电区段接收到联切命令后将接  入的小电源线路 切除，主动联切命令处理不判母线电压、母线频率电气量。 3 CN 111600281 A 说　明　书 2/4 页 所述被动解列不需要通信条件，基于就地电气量判断，条件包括：基于母线  三相 电压的母线过压、母线低压，基于母线零序电压的母线零序过压，基于母线  频率的母线过 频、母线低频，基于各线路电流的母差保护。 有益效果：与现有技术相比，本发明具有如下显著优点： (1)本发明综合基于信息交互的主动联切和基于就地电气量的被动解列，  利用通 信条件和就地保护切除配电网接入的小电源，为小电源线路的切除提供双  重保障，两种方 式相互结合，使小电源切除不受配网子站和各个配网终端的通信 效果制约，不受小电源大 容量接入的影响。 (2)本发明能够提高配电网的故障定位、隔离和转供能力，可适用于多种  小电源 线路接入情况的故障切除，切除动作更加迅速，主动联切划分多个区段，  能够实现精准切 除，使恢复供电过程更加高效。 附图说明 图1为本发明的流程示意图； 图2为本发明主动联切的流程示意图； 图3为典型单环网配电网接入小电源示意图； 图4为本发明被动解列的流程示意图。
