技术摘要：
本发明公开了一种滑轨锁止机构、摊铺机顶棚及摊铺机，滑轨锁止机构包括锁止滑轨、滑动座及推拉手杆组件，滑动座可滑动连接于滑轨，滑动座连接于推拉手杆组件，推拉手杆组件还连接用于驱动推拉手杆组件向锁止滑轨贴合的弹性装置，锁止滑轨的推拉手杆组件连接面还设有用  全部
背景技术：
摊铺机在施工过程中经常需要摊铺的路面较宽，部分摊铺机具有驾驶座椅向外侧 滑或者旋出的功能，以便能更好的观察到道路边缘及工作区域。当机手操作摊铺机，座椅向 外侧滑或者旋出时，机手及操作位置已处于整机宽度位置之外时，同样需要处于上端的顶 棚横向伸出，用于起到遮阳遮雨的作用。再者，受整机宽度限制，摊铺机顶棚原始宽（不伸出 状态）不得超出整机宽度，因此现有技术中采用可伸缩顶棚的方式在宽度方向上侧向滑出， 延伸顶棚宽度。 现有技术中的摊铺机顶棚伸出板的固定方式是通过插销锁止。顶棚总成中有顶棚 伸出板左右各一块，共两块；其次对于每个单侧顶棚伸出板，前后有各有滑轨一套共两套； 然后，为防止顶棚伸出板及伸出板产生应力变形，对于每个单侧顶棚伸出板，前后的滑轨位 置上，都各有插销锁止机构一套共两套；接着，对于每套插销锁止机构，都有原始位置（伸出 板未侧向滑出，收于机身内部）插销孔和最大行程位置（伸出板完全侧向滑出）插销孔，共两 个位置的插销孔。 对于固定单侧顶棚伸出板的某一个位置（原始位置或者最大行程位置）都需要前 后插销都插于对应位置（原始位置或者最大行程位置）的插销孔内。 顶棚伸出板使用插销锁止时，操作者首先需要使单侧顶棚伸出板固定到某一个位 置（原始位置或者最大行程位置），接着对齐插销孔，再插入插销，双手操作。在每个单侧伸 出板的前后端均有插销定位锁止，操作者操作单侧顶棚伸出板时，需要重复对齐插销孔，再 插入插销，双手操作两次。完成左右顶棚伸出板都伸出需要重复动作四次。完成从原始位置 的锁止状态到最大行程位置的锁止状态，需要取出前后插销，推出伸出板，插入前后插销。 使用插销锁定自动程度较低，操作动作过程较多，动作复杂。 再者，插销孔及插销位于顶棚的四个角边缘位置，离操作位置较远，操作者需要反 复起身走进各个角位置进行操作。又因为需要保证每个单侧伸出板固定的牢固性，前后插 销孔及插销预留的配合间隙较小，对于插销操作的精确性和操作力度要求较高。
技术实现要素：

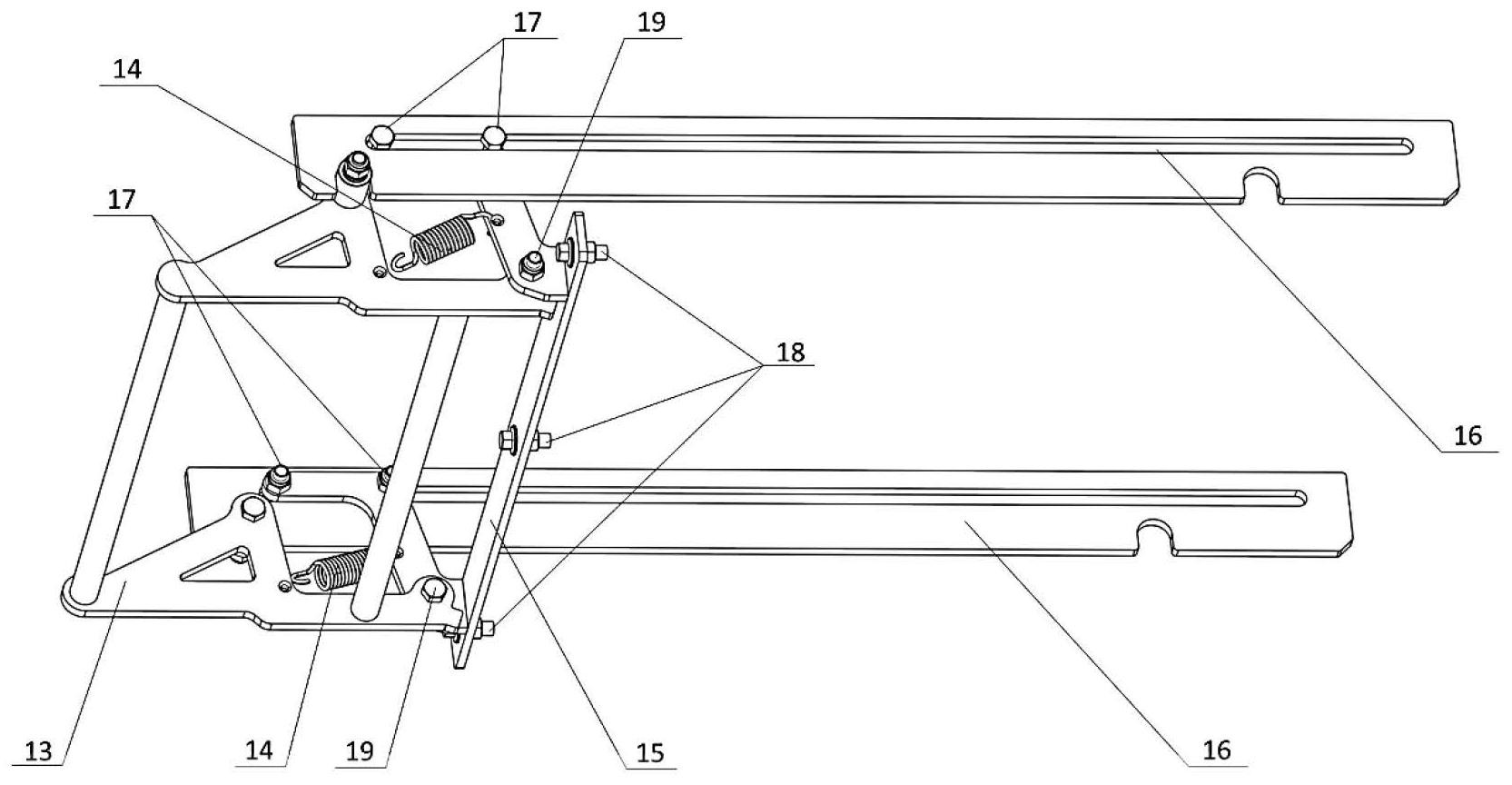

为解决现有技术中的不足，本发明提供一种滑轨锁止机构、摊铺机顶棚及摊铺机， 解决了现有技术中摊铺机顶棚伸出、锁止操作不方便的技术问题。 为了实现上述目标，本发明采用如下技术方案： 一种滑轨锁止机构：包括锁止滑轨、滑动座及推拉手杆组件，滑动座可滑动连接于滑 3 CN 111576151 A 说　明　书 2/4 页 轨，滑动座连接于推拉手杆组件，推拉手杆组件还连接用于驱动推拉手杆组件向锁止滑轨 贴合的弹性装置，锁止滑轨的推拉手杆组件连接面还设有用于连接推拉手杆组件的定位 槽。 优选，前述的一种滑轨锁止机构：锁止滑轨设有滑槽，滑动座可滑动连接于滑槽。 优选，前述的一种滑轨锁止机构：滑动座铰接于推拉手杆组件，弹性装置是拉簧， 拉簧的两端分别连接于推拉手杆组件、滑动座。 优选，前述的一种滑轨锁止机构：推拉手杆组件还设有锁止销，推拉手杆组件通过 锁止销连接于锁止滑轨。 优选，前述的一种滑轨锁止机构：锁止滑轨有两个，滑动座的两端分别可滑动连接 于两个锁止滑轨，推拉手杆组件包括两个耳板及连接于两个耳板之间的推拉手杆、耳板连 杆，两个耳板分别铰接于滑动座的两端。 一种摊铺机顶棚，包含顶板、顶板棚伸出板、导向装置及前述的滑轨锁止机构，导 向装置用于使顶板棚伸出板相对于顶板平行于锁止滑轨滑动。 优选，前述的一种摊铺机顶棚：还包括顶板框架，顶板框架连接于顶板下表面，导 向装置连接于顶板框架及顶板棚伸出板，锁止滑轨连接于顶板框架，滑动座连接于顶板棚 伸出板。 优选，前述的一种摊铺机顶棚：导向装置包括安装架及滑轨，安装架通过滑轨连接 于顶板棚伸出板，安装架还连接于顶板框架。 优选，前述的一种摊铺机顶棚：顶板棚伸出板、滑轨锁止机构、导向装置均有两个， 两个顶板棚伸出板、两个滑轨锁止机构、两个导向装置分别设置于顶板的两侧。 一种摊铺机，包含前述任意一项的摊铺机顶棚。 本发明所达到的有益效果： 相对于现有技术，本发明的拉动推拉手杆处于顶棚的下端，距离驾驶者的位置较近，机 手在操作位置上即可单手操作推拉手杆。当需要操作顶板棚伸出板时，只需向下拉动推拉 手杆即可驱动顶板棚伸出板的伸出或收缩，当顶板棚伸出板滑动至需要锁止的位置时，只 需松开推拉手杆，锁止销即可在拉簧的作用下进入至相应的定位槽内，整个操作过程动作 简单连贯，操作力小，操作单侧顶棚伸出板时，不需要移动身体，操作简单便捷。 附图说明 图1是本发明滑轨锁止机构结构图； 图2是图1的爆炸图； 图3是本发明摊铺机顶棚结构图； 图4是图3的爆炸图； 图5是本发明导向装置与顶板棚伸出板结构图； 附图标记的含义：1-顶板；2-顶板框架；7-安装架固定螺栓；8-安装架；9-滑轨；10-顶板 棚伸出板；13-推拉手杆组件；14-拉簧；15-滑动座；16-锁止滑轨；17-锁止滑轨螺栓；18-伸 出板安装螺栓；19-铰接螺栓；20-推拉手杆；21-锁止销；22-耳板；23-耳板连杆。 4 CN 111576151 A 说　明　书 3/4 页
