技术摘要：

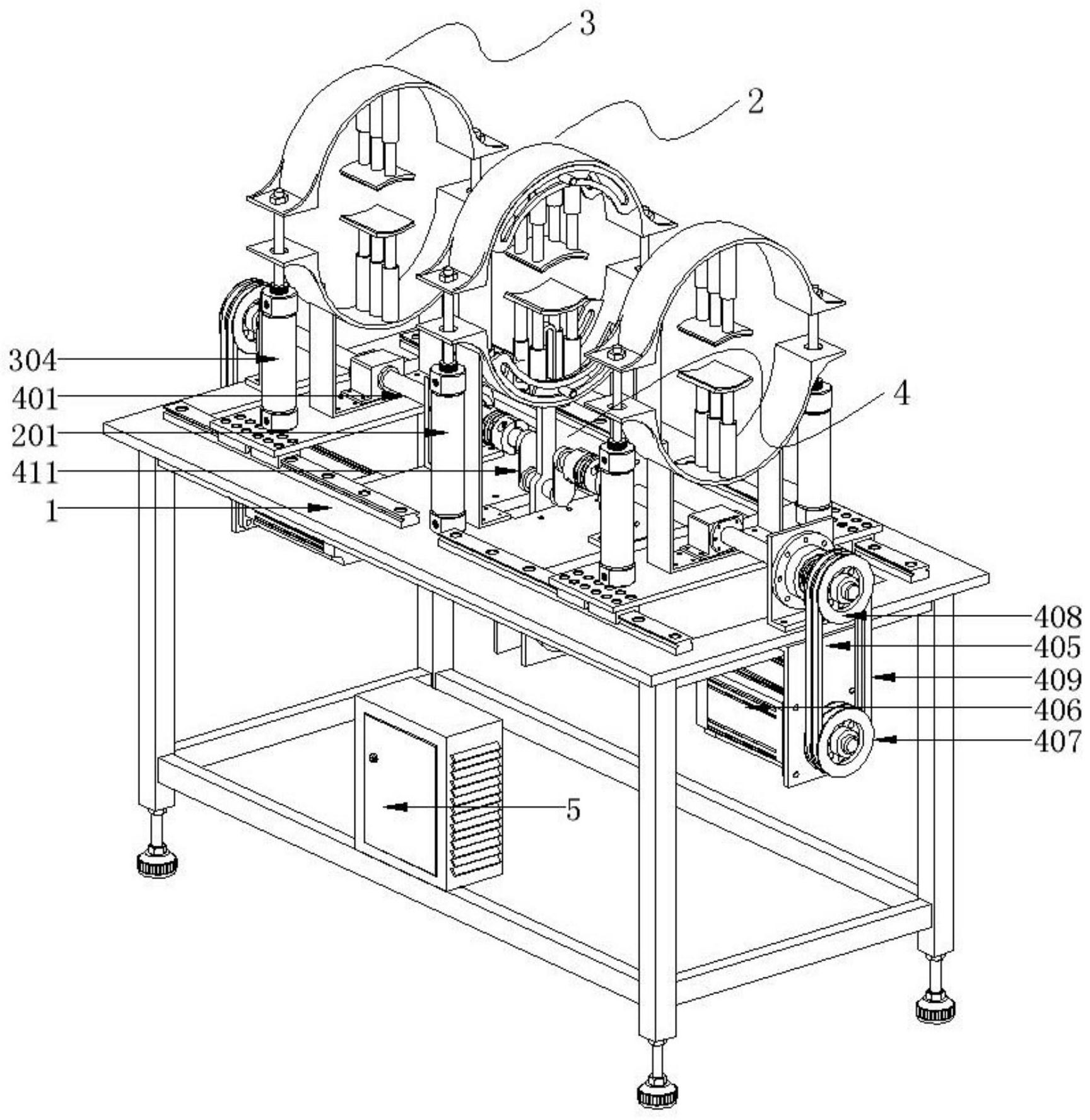

本发明公开了一种电缆中间接头的测试装置，涉及电缆中间接头测试的技术领域，包括测试平台、接头定位组件、电缆定位组件和电缆插拔组件，接头定位组件居中设置在测试平台的中间并用于实现对电缆中间接头的快速定位夹紧，电缆定位组件对称设置在测试平台的两边并用于实  全部
背景技术：
现阶段，在电缆铺设的过程中，通常采用电缆中间接头作为连接两条电缆连接的 导体，为此，电缆中间接头自身设有绝缘屏蔽层和保护层，以使电缆线路得到有效的连接。 根据国家标准要求，电缆中间接头出厂前必须做工频耐压和局部放电测试，以确保电气性 能达到标准要求，目前，出厂测试通常采用人工安装方式或辅以液压设备将电缆直接推进 电缆中间接头中，测量完后再直接移除，不仅费时费力，效率低下，还会给电缆中间接头自 身带来损伤，直接影响到电缆中间接头的电气性能及使用寿命，严重的甚至会带来较大的 安装隐患。
技术实现要素：
本发明的目的在于提供一种电缆中间接头的测试装置，以解决现有技术中导致的 上述缺陷。 一种电缆中间接头的测试装置，包括测试平台、接头定位组件、电缆定位组件和电 缆插拔组件，所述接头定位组件居中且固定设置在测试平台的中间并用于实现对电缆中间 接头的快速定位夹紧，所述电缆定位组件对称且滑动设置在测试平台的两边并用于实现对 电缆的快速定位夹紧，所述电缆插拔组件设置在电缆定位组件的下方并用于实现电缆与电 缆中间接头之间的无损插拔。 优选的，所述接头定位组件包括前后对称设置的升降气缸一并竖直朝上安装在测 试平台上，所述升降气缸一的输出端连接有圆拱形的升降板一，所述升降板一的两侧对称 焊接有扇形的限位板一，所述限位板一上设有圆弧形的限位槽一，所述限位板一在限位槽 一的中间靠下设有半圆形的放置槽一，两个限位板一之间滑动连接有与限位板一配合的滑 移板一，所述滑移板一上焊接有滑移柱一并对应穿过两边的限位槽一，所述滑移板一的下 端面均布设有竖直的连接管一，所述连接管一朝下插接有连接柱一，所述连接柱一的下端 部螺纹连接有弧形的压紧板一，所述夹紧板一的下方镜像对称设有固定板一，所述固定板 一的下方前后对称焊接有L型的支撑板一并安装在测试平台上，所述固定板一的两侧对称 焊接有扇形的限位板二，所述限位板二上设有圆弧形的限位槽二，两个限位板二之间滑动 连接有与限位板二配合的滑移板二，所述滑移板二上焊接有滑移柱二并对应穿过两边的限 位槽二，所述滑移板二的上端面均布设有竖直的连接管二，所述连接管二朝上插接有连接 柱二，所述连接柱二的上端部螺纹连接有弧形的定位板一。 优选的，所述电缆定位组件包括前后对称设置的滑轨并左右朝向安装在测试平台 上，所述滑轨上滑动安装有滑块，前后的滑块的上端面横跨安装有滑板，所述滑板的上方设 有前后对称设置的升降气缸二并竖直朝上安装在滑板上，所述升降气缸二的输出端连接有 4 CN 111580018 A 说　明　书 2/5 页 圆拱形的升降板二，所述升降板二的内侧的中间均布设有竖直的连接管三，所述连接管三 朝下插接有连接柱三，所述连接柱三的下端部螺纹连接有弧形的压紧板二，所述压紧板二 的下方镜像对称设有固定板二，所述固定板二的下方焊接有U型的支撑板二并安装在滑板 上，所述固定板二的内侧的中间均布设有竖直的连接管四，所述连接管四朝上插接有连接 柱四，所述连接柱四的上端部螺纹连接有弧形的定位板二。 优选的，所述电缆插拔组件包括水平且左右朝向的丝杠并通过一对安装板一安装 在测试平台上，所述丝杠上螺纹安装有丝杠螺母，所述丝杠螺母上安装有丝杠滑块，所述丝 杠滑块固定在支撑板二上，所述测试平台的下端面的两边安装有L型的安装板二，所述安装 板二上安装有驱动电机，所述驱动电机的输出轴上安装有带轮一，所述丝杠的外端安装有 带轮二，同一侧的带轮一和带轮二之间通过皮带进行连接，两个丝杠的内端通过联轴器连 接有曲轴，所述曲轴上连接有竖直的摆杆，所述摆杆的上端部设有矩形的限位槽三并套接 到滑移柱二上，所述固定板一上设有供摆杆前后摆动的外通槽，所述滑移板二上设有供摆 杆前后摆动的内通槽，所述摆杆的下端部贯穿测试平台并转动安装有安装轴，所述安装轴 的两端转动安装有安装板三，所述安装板三安装在测试平台的下端面的中间。 优选的，所述连接管一、连接管二、连接管三及连接管四的内部均塞装有压缩弹 簧。 优选的，所述压紧板一和定位板一与电缆中间接头的接触面上及压紧板二和定位 板二与电缆的接触面上均设有橡胶制的摩擦垫。 优选的，所述测试平台的下方设有电气柜，所述电气柜的内部设有控制器，所述控 制器分别与控制升降气缸一和升降气缸二的电磁阀及控制驱动电机的电机控制器进行电 性连接。 本发明的优点：本发明中的这种电缆中间接头的测试装置在实际使用时：先利用 接头定位组件中的夹紧板一及定位板一并配合升降气缸一实现对电缆中间接头的快速定 位夹紧，再利用电缆定位组件中的夹紧板二及定位板二并配合升降气缸二实现对电缆的快 速定位夹紧，最后利用电缆插拔组件中的丝杠、曲轴及摆杆并配合驱动电机实现电缆与电 缆中间接头之间的无损插拔，即实现了电缆与电缆中间接头边进给边顺/逆时针方向交替 的晃动插入及边退出边顺/逆时针方向交替的晃动拔出，避免了现有测试装置在使用时直 接将电缆推进电缆中间接头，检测后直接将电缆移出电缆中间接头，给电缆中间接头自身 带来损伤。因此，本发明中的电缆中间接头的测试装置具有结构合理、使用方便、省时省力、 测试效率高、造成损伤小的特点。 附图说明 图1为本发明整体三维的结构示意图。 图2为接头定位组件的结构示意图。 图3为电缆定位组件的结构示意图。 图4为电缆插拔组件的结构示意图。 图5为升降板一的结构示意图。 图6为固定板一的结构示意图。 图7为滑移板二的结构示意图。 5 CN 111580018 A 说　明　书 3/5 页 图8为摆杆的结构示意图。 其中： 1-测试平台； 2-接头定位组件：201-升降气缸一；202-升降板一；203-限位板一；203a-限位槽 一；203b-放置槽一；204-滑移板一；205-滑移柱一；206-连接管一；207-连接柱一；208-压紧 板一；209-固定板一；209a-外通槽；210-支撑板一；211-限位板二；211a-限位槽二；212-滑 移板二；212a-内通槽；213-滑移柱二；214-连接管二；215-连接柱二；216-定位板一； 3-电缆定位组件：301-滑轨；302-滑块；303-滑板；304-升降气缸二；305-升降板 二；306-连接管三；307-连接柱三；308-压紧板二；309-固定板二；310-支撑板二；311-连接 管四；312-连接柱四；313-定位板二； 4-电缆插拔组件：401-丝杠；402-安装板一；403-丝杠螺母；404-丝杠滑块；405-安 装板二；406-驱动电机；407-带轮一；408-带轮二；409-皮带；410-联轴器；411-曲轴；412-摆 杆；412a-限位槽三；413-安装轴；414-安装板三； 5-电气柜。
