技术摘要：
本发明公开了一种输电线路及高压并联电抗器的高电压试验装置及其应用方法，本发明的高电压试验装置包括变频电源、试验变压器和取样电容，试验变压器的原边与变频电源的输出端相连，试验变压器的副边一端接地、另一端通过高压并联电抗器、高压并联电抗器的套管、取样电  全部
背景技术：
目前输电线路高压并联电抗器的高电压试验可通过高压并联电抗器与并联补偿 电容器产生谐振而升高试验电压，但由于该试验方法所需的并联补偿电容器容量很大而导 致试验所需电容器较多、试验场地很大，运输就位均很不方便，试验成本也很高，导致国内 外该类装置稀少，现场应用更少。输电线路高压并联电抗器现场安装后由于缺少输电线路 及高压并联电抗器的高电压试验装置而往往没有进行高电压试验，高压并联电抗器没有经 过高电压检验就送电存在很大的运行安全风险。
技术实现要素：

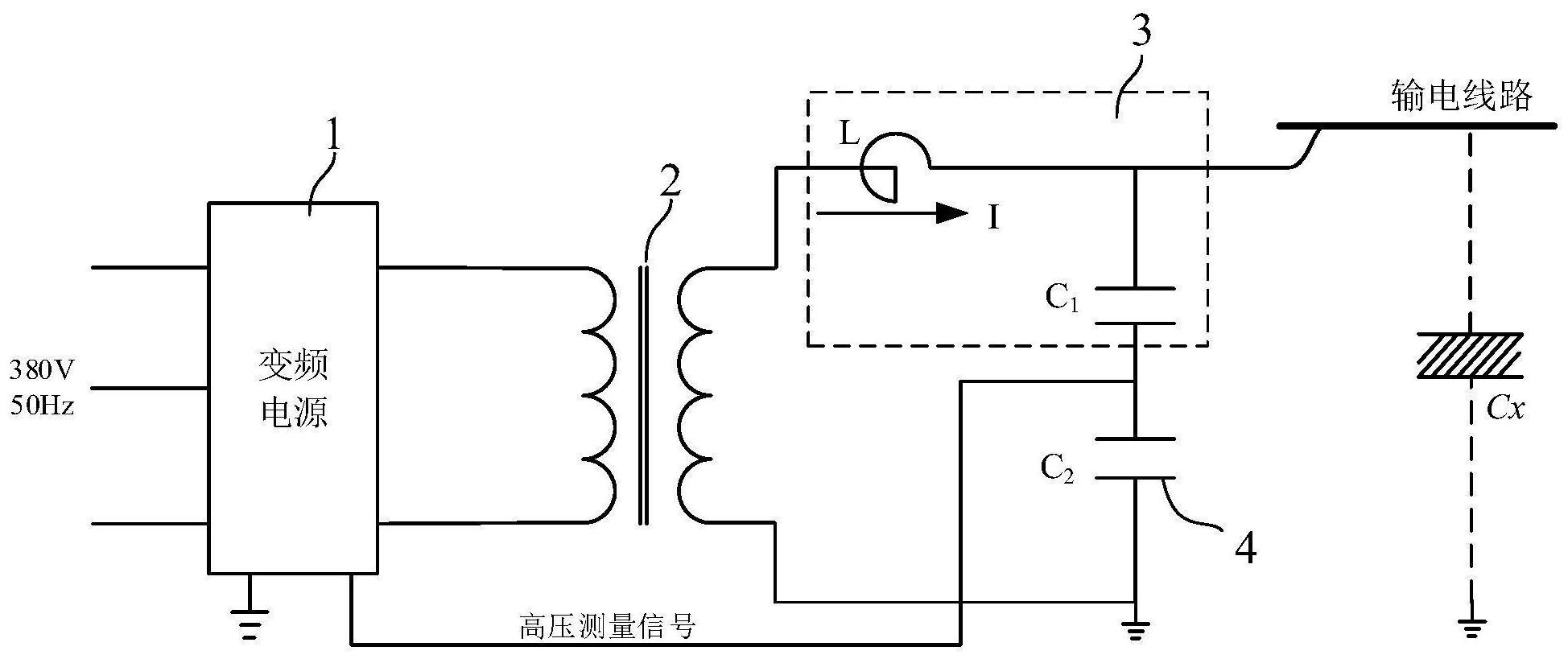

本发明要解决的技术问题：针对目前输电线路高压并联电抗器的高电压试验所需 补偿电容器多、试验场地大、运输就位不方便、试验成本高的情况，提供一种输电线路及高 压并联电抗器的高电压试验装置及其应用方法，本发明节约了一个分压电容器、一个并联 补偿电容器组，所需电容器少，对场地要求低，运输方便便捷，能显著降低试验成本，减少试 验工作时间，尤其适合现场试验以提高高压并联电抗器的可靠性，本发明不仅可以用于对 高压并联电抗器的高电压试验，还可以用于输电线路的高电压试验，具有用途多的优点。 为了解决上述技术问题，本发明采用的技术方案为： 一种输电线路及高压并联电抗器的高电压试验装置，包括变频电源、试验变压器 和取样电容，所述试验变压器的原边与变频电源的输出端相连，所述试验变压器的副边一 端接地、另一端通过输电线路的高压并联电抗器、该高压并联电抗器的套管、取样电容接 地，且所述另一端还与输电线路相连使其与接地点之间形成与高压并联电抗器的电抗发生 谐振的输电线路对地分布电容。 此外，本发明还提供一种前述输电线路及高压并联电抗器的高电压试验装置的应 用方法，实施步骤包括： 1)通过变频电源经试验变压器输出较低电压； 2)通过调节变频电源的频率为谐振频率使得高压并联电抗器的电抗、输电线路对 地分布电容形成的回路达到谐振状态； 3)控制变频电源保持在谐振频率下继续升高试验电压，直至获得试验所需的高电 压。 和现有技术相比，本发明输电线路及高压并联电抗器的高电压试验装置具有下述 优点： 1、本发明试验变压器的副边另一端通过高压并联电抗器、高压并联电抗器的套 管、取样电容接地，因此将高压并联电抗器的套管视为一个套管电容，节约了一个分压电容 3 CN 111596149 A 说　明　书 2/3 页 器；本发明试验变压器的副边另一端还与输电线路相连使其与接地点之间形成与高压并联 电抗器的电抗发生谐振的输电线路对地分布电容，通过输电线路对地分布电容替代了并联 补偿电容器，节约了一个并联补偿电容器组。因此，本发明节约了一个分压电容器、一个并 联补偿电容器组，所需电容器少，对场地要求低，运输方便便捷，能显著降低试验成本，减少 试验工作时间，尤其适合现场试验以提高高压并联电抗器的可靠性。 2、本发明不仅可以用于对高压并联电抗器的高电压试验，还可以用于输电线路的 高电压试验，具有用途多的优点。 附图说明 图1为本发明实施例中输电线路及高压并联电抗器的高电压试验装置的结构原理 示意图。
