技术摘要：
本发明涉及化工薰衣草精油提炼技术领域，且公开了一种利用弹性板形变比提炼薰衣草精油设备，包括壳体，所述壳体的内部两侧壁均开设有通气槽，通气槽的表面固定连接有齿板，齿轮的表面活动连接有拉伸弹簧，拉伸弹簧的表面活动连接有连接板，齿轮与拉伸弹簧的连接处活动  全部
背景技术：
化工是“化学工艺”、“化学工业”等的简称；运用化学方法改变物质组成、结构或合 成新物质的技术，都属于化学生产技术；化工的代表性产品有涂料、油脂等；油脂包括植物 油脂和动物油脂，其中薰衣草植物油脂具有多种保健功效，深受消费者的喜爱。 现有的薰衣草精油制是靠蒸气反复蒸馏，且在蒸馏的过程中需对薰衣草进行压制 以及粉碎处理，以便将其内部的精油蒸馏出来；而现有技术在蒸馏初期，蒸馏设备温度较低 时，便直接将蒸气通入，蒸汽骤冷变成水无疑增加锅内水量，为后续的分离工作增加难度； 蒸气通入使锅内鲜花翻动激烈，蒸出的气流中夹带花渣、飞沫的现象严重，影响蒸馏效果， 因此一种利用弹性板形变比提炼薰衣草精油设备应运而生。
技术实现要素：

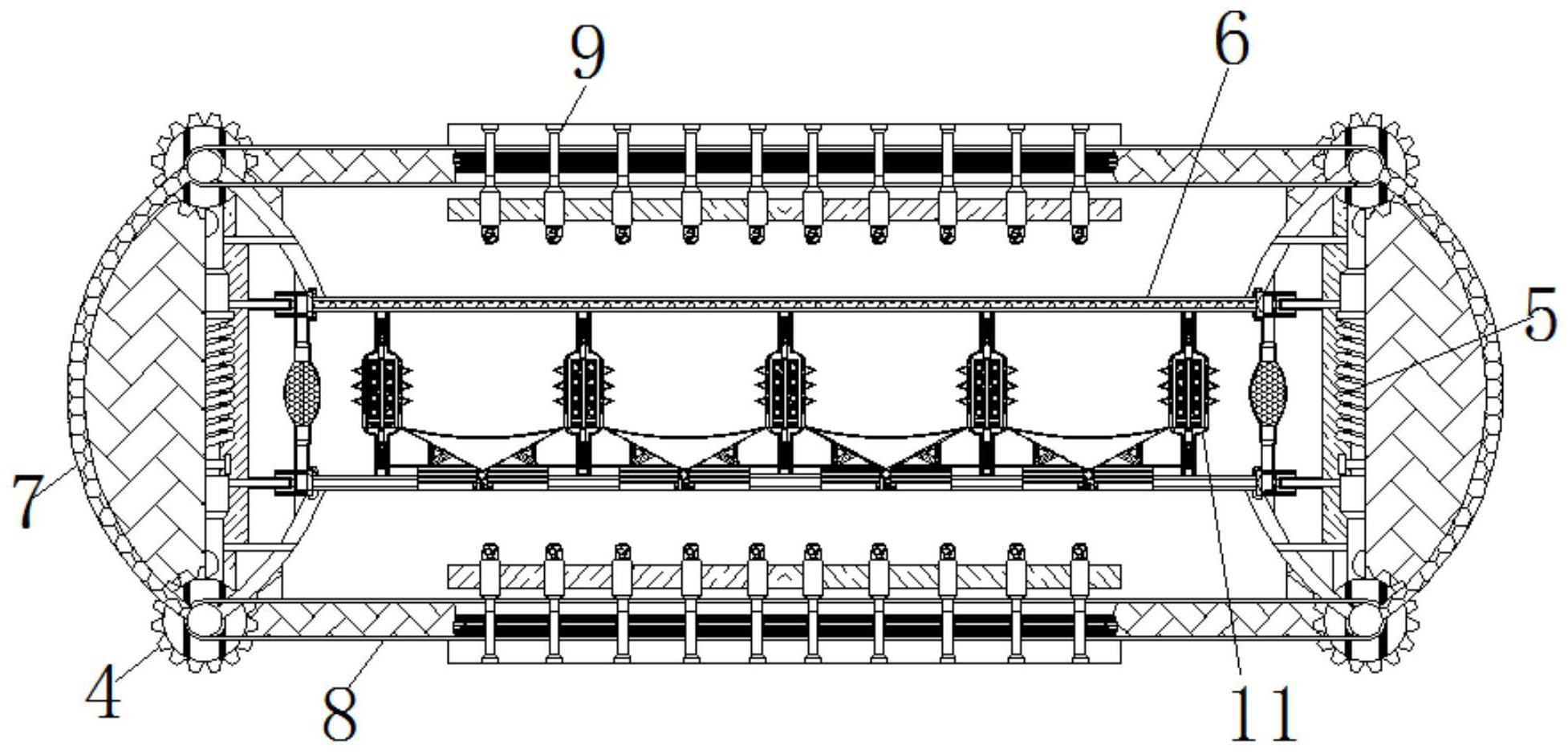

为实现上述分批次通入蒸汽降低骤冷水量并湿润薰衣草逐步增压、利用油脂与水 分的粘性不同完成粗分离的目的，本发明提供如下技术方案：一种利用弹性板形变比提炼 薰衣草精油设备，包括壳体，所述壳体的内部两侧壁均开设有通气槽，通气槽的表面固定连 接有齿板，齿板的表面活动连接有齿轮，齿轮的表面活动连接有拉伸弹簧，拉伸弹簧的表面 活动连接有连接板，齿轮与拉伸弹簧的连接处活动连接有弹性板，弹性板与齿轮的连接处 活动连接有挤压板，挤压板的表面固定连接有进气块，所述连接板远离弹性板的一侧活动 连接有弹簧杆，弹簧杆远离连接板的一端活动连接有转动板，转动板的表面固定连接有切 刀，转动板的底部活动连接有斜板，斜板的底部活动连接有分离槽，斜板与分离槽的连接处 活动连接有复位弹簧。 本发明的有益效果是： 1.通过通气槽中的气流分别会流入挤压板的表面和连接板的表面，流向挤压板表 面的气流会从进气块流出吹在薰衣草表面将其润湿，流向连接板表面的气流会给转动板升 温，故从而达到了分批次通入蒸汽降低骤冷水量并湿润薰衣草逐步增压的效果。 2.通过转动板旋转时会使切刀与薰衣草接触，其内部的精油被彻底蒸馏出来，后 油水混合物沿着斜板流入分离槽中，故在斜板表面时会产生不同的流速，从而达到了利用 油脂与水分的粘性不同完成粗分离的效果。 优选的，所述连接板的内部开设有网孔，网孔的材质为金属隔热材质，网孔的开口 面积与薰衣草的体积相适配，故便于薰衣草受到挤压时掉落进入对称的连接板之间。 优选的，所述拉伸弹簧的弹力小于弹性板的弹力，当对称的齿轮相互靠近时，拉伸 弹簧先被齿轮挤压，后当弹性板水平方向上的对称部位相互远离时，拉伸弹簧不会影响其 形变，且可在停止通入蒸汽时，推动齿轮恢复至原来的位置。 3 CN 111592937 A 说　明　书 2/3 页 优选的，所述进气块的表面固定连接有囊性块，囊性块具有一定的弹性，囊性块的 作用是便于更好的挤压薰衣草。 优选的，所述分离槽的内部活动连接有阻流球，阻流球的直径小于分离槽的宽度， 阻流球的作用是进一步扩大水分与油液之间的流动速度。 优选的，所述壳体的内部且位于齿轮的背部开设有滑轨，滑轨的长度与壳体的宽 度相同。 优选的，所述齿轮的移动距离小于弹性板的形变距离。 优选的，所述连接板的数量是两个，且只有处于上部的连接板表面开设有网孔。 优选的，所述弹簧杆的表面缠绕连接有扭转弹簧，扭转弹簧被拉伸时会做旋转运 动。 附图说明 图1为本发明壳体结构主视剖视图； 图2为本发明挤压板结构示意图； 图3为本发明进气块结构示意图； 图4为本发明齿轮结构示意图； 图5为图4中A处局部放大图； 图6为本发明连接板结构主视图； 图7为本发明连接板结构俯视图； 图8为本发明转动板结构示意图； 图9为图8中B处局部放大图。 图中：1-壳体、2-通气槽、3-齿板、4-齿轮、5-拉伸弹簧、6-连接板、7-弹性板、8-挤 压板、9-进气块、10-弹簧杆、11-转动板、12-切刀、13-斜板、14-分离槽、15-复位弹簧、16-网 孔、17-囊性块、18-阻流球、19-滑轨。
