技术摘要：

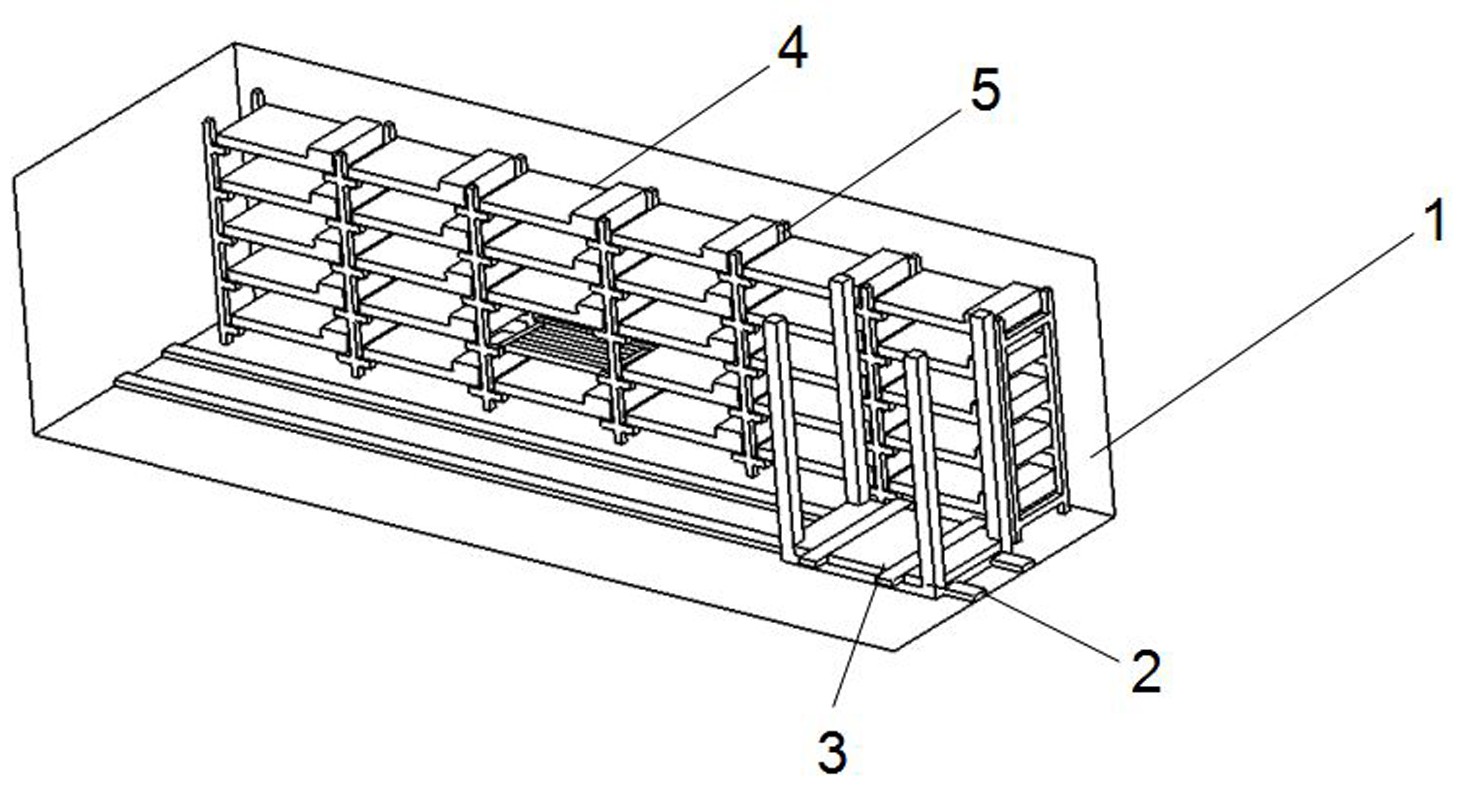

本发明公开了一种防火储能站，包括储能箱，所述储能箱底部固定导轨，所述导轨的侧面有导轨齿条，所述导轨上设有防火小车，所述防火小车与所述导轨配合面的侧面有小车齿轮，所述小车齿轮与所述导轨齿条相配合，保证防火小车沿着导轨移动；所述导轨的一侧设有电池架；所  全部
背景技术：
随着储能市场的兴起，市场上的储能产品越来越多，个别储能产品出现着火现象， 而且一旦储能站着火，火势无法控制，整个储能站将被引燃，造成财产损失和危害社会。
技术实现要素：
为了解决上述问题，本发明设计了一种防火储能站，适用于多种容量储能箱，用于 电池包/电池模组出现高温时，能够快速的将出问题的电池包/电池模组移出储能站，使储 能站不受问题电池包/电池模组的影响。 本发明的技术方案为： 一种防火储能站，包括储能箱，所述储能箱底部固定导轨，所述导轨的侧面有导轨齿 条，所述导轨上设有防火小车，所述防火小车与所述导轨配合面的侧面有小车齿轮，所述小 车齿轮与所述导轨齿条相配合，保证防火小车可沿着导轨移动；所述导轨的一侧设有电池 架；所述电池架上设有电池包。 所述防火小车设有基座，所述基座上安装有移动平台，所述移动平台与基座配合 面上有设有移动平台第一齿轮，所述基座上设有基座第一齿条，所述移动平台第一齿轮与 所述基座齿条相配合，保证移动平台可沿基座上下移动。 所述移动平台上安装有叉臂，所述移动平台与所述叉臂配合面上设有移动平台第 二齿轮，所述叉臂上设有叉臂第二齿条，所述叉臂齿条与所述移动平台第二齿轮配合，保证 叉臂可沿移动平台进行前后运动，从而叉取电池包。 所述小车齿轮与第一电机传动相连，所述第一齿轮与第二电机传动相连，所述第 二齿轮与第三电机传动相连。所述的第一电机、第二电机和第三电机均设有控制器，用于控 制各自的启闭。 所述储能箱侧面设有电池包出口，电池包出口前方的电池架上，不放置电池包。 所述电池包出口正对的所述电池架上设有滚轴。 工作时，当温度传感器检测到电池包的温度达到某阈值后，此电池包视为问题电 池包； 第一电机驱动小车齿轮转动，防火小车的小车齿轮与导轨齿条相配合，从而防火小车 可沿着导轨移动，当移动到问题电池包下方时，第一电机停止，防火小车停在问题电池包下 方； 第二电机驱动第一齿轮转动，移动平台的第一齿轮与基座上设有基座第一齿条相配 合，从而移动平台可沿基座上下移动，当移动到问题电池包位置时，第二电机停止，移动平 台停在问题电池包前方； 第三电机驱动第二齿轮转动，叉臂的第二齿条与移动平台第二齿轮相配合，从而叉臂 3 CN 111603707 A 说　明　书 2/3 页 可沿基座水平移动，当叉臂移动到问题电池包正下方时，第三电机停止，第二电机转动，移 动平台继续向上移动一定距离，此时叉臂将问题电池包托起； 通过第三电机驱动叉臂回到初始位置； 通过第二电机驱动移动平台回到初始位置； 通过第一电机驱动防火小车移动到电池包出口所在列； 移动平台向上移动到电池包出口在行； 叉臂向前移动将问题电池包放在滚轴上，由于滚轴可以滚动，且若干个滚轴排列有3- 5°倾斜角，问题电池包放在滚轴上后可以沿滚轴向下滑动，后经过电池包出口掉出储能箱。 本发明的有益效果为：采用地面双轨的型式移动防火小车，防止防火小车在移动 过程中倾倒；具有防火功能，可将问题电池包/模组移出储能箱，减小问题电池包/模组对整 个储能站的影响。 下面结合附图和实施例对本发明作进一步说明。 附图说明 图1为本发明实施例的整体结构示意图； 图2为本发明实施例的侧视图； 图3为本发明实施例防火小车的结构示意图； 图4为本发明实施例防火小车的移动状态图； 图5为本发明实施例防火小车的移动状态图； 图6为本发明实施例电池架的结构示意图； 图7为本发明实施例滚轴的结构示意图。
