技术摘要：
本发明涉及铅膏破碎设备技术领域，尤其是一种铅膏破碎装置，包括桶体、上部密封板、下部密封板，上部密封板、下部密封板分别固定连接在桶体的顶端和底端，桶体侧面底部开有出料孔，上部密封板顶端开有进料孔，桶体内侧中上部固定连接有支撑壳体，支撑壳体底端开设有贯  全部
背景技术：
铅膏是由铅粉、水、硫酸和添加剂混合搅拌并发生物理、化学变化而制成的可塑性 膏状混合物，含有氧化铅(PbO2)、碱式硫酸铅、金属铅、氢氧化铅、水和添加剂，铅膏一般涂 填在板栅上制造铅酸蓄电池涂膏式极板或管式极板，填涂在铅酸蓄电池极板上的铅膏，是 固相铅膏，在铅的回收利用过程中，需要将铅膏破碎成一定直径的颗粒，这样能便于后续的 铅膏颗粒溶解，以利于后续铅的提纯，现有的铅膏破碎后的直径不可控。
技术实现要素：

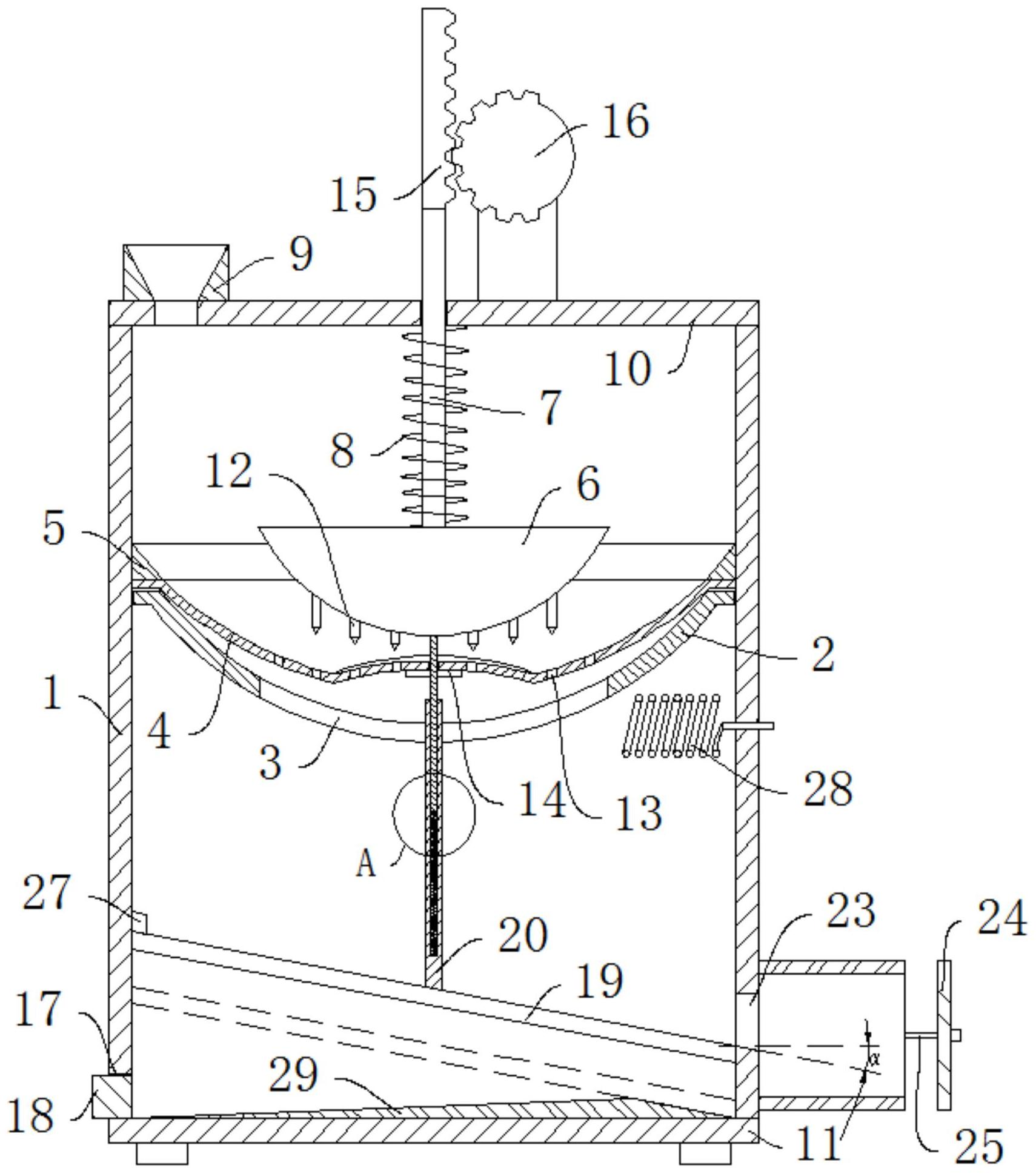

本发明的目的是为了解决现有技术中存在的铅膏破碎后的直径不可控的缺点，而 提出的一种铅膏破碎装置。 为了实现上述目的，本发明采用了如下技术方案： 设计一种铅膏破碎装置，包括桶体、上部密封板、下部密封板，所述上部密封板、下 部密封板分别固定连接在桶体的顶端和底端，所述桶体侧面底部开有出料孔，所述上部密 封板顶端开有进料孔，所述桶体内侧中上部固定连接有支撑壳体，所述支撑壳体底端开设 有贯穿孔，所述支撑壳体上方设置有弹性壳体，所述弹性壳体底端开有若干出料孔，所述弹 性壳体侧面与桶体内侧壁粘接，所述弹性壳体上方设置有压块，所述压块顶端固定连接有 连接杆，所述连接杆外侧套有弹簧，所述弹簧两端分别与压块、上部密封板固定连接，所述 连接杆外接驱动机构。 优选的，所述驱动机构包括齿条、驱动块、驱动电机，所述驱动块周向固定连接有 若干齿牙，所述齿条一端与连接杆固定连接，所述驱动电机固定安装在上部密封板顶端，所 述驱动块固定连接在驱动电机的输出轴上，所述驱动块可与齿条啮合。 优选的，所述弹性壳体、支撑壳体的中部分别向下突出，所述压块为部分球体，所 述压块相对出料孔处固定连接有插杆，所述插杆底端设置为锥形。。 优选的，所述桶体内侧适配有筛网，所述筛网顶端固定连接有套筒，所述套筒内侧 插有连接杆，所述连接杆的一端穿过弹性壳体，所述连接杆与压块固定连接，所述套筒内侧 设置有连接弹簧，所述连接弹簧的两端分别与连接杆、套筒固定连接，所述连接杆外侧固定 连接有固定块，所述套筒可穿过贯穿孔。 优选的，所述筛网倾斜设置，所述桶体侧面下部开有放料孔，所述桶体内侧固定连 接有挡块，当所述筛网中较高的一端与挡块底端接触时，筛网中较低的一端位于放料孔处。 优选的，所述桶体内侧安装有加热部件，所述出料孔内插有密封塞，所述桶体外侧 相对放料孔处固定连接有储料套筒，所述储料套筒远离桶体一端可拆卸连接有端板。 优选的，所述下部密封板顶端固定连接有防堆块，所述防堆块位于桶体内侧。 优选的，所述进料孔处固定连接有进料斗。 3 CN 111589505 A 说　明　书 2/3 页 优选的，所述桶体内侧固定连接有防堆圈。 本发明提出的一种铅膏破碎装置，有益效果在于： 本发明通过设置压块、出料孔、贯穿孔、弹性壳体、支撑壳体，铅膏位于压块与弹性 壳体之间，压块向下移动使得弹性壳体抵靠在支撑壳体上，压块继续下移，通过减小压块与 弹性壳体之间的距离，将铅膏破碎，破碎后的铅膏从出料孔处漏出，从而能够使得铅膏破碎 后，破碎的铅膏直径小于出料孔直径的从出料孔漏下。 附图说明 图1为本发明提出的一种铅膏破碎装置的剖视图； 图2为本发明提出的一种铅膏破碎装置的侧视图； 图3为图1在A处的局部放大图； 图4为本发明提出的一种铅膏破碎装置的中的支撑壳体的结构示意图； 图5为本发明提出的一种铅膏破碎装置中弹性壳体的结构示意图。 图中：桶体1、支撑壳体2、贯穿孔3、弹性壳体4、防堆圈5、压块6、连接杆7、弹簧8、进 料斗9、上部密封板10、下部密封板11、插杆12、出料孔  13、固定块14、齿条15、驱动块16、通 孔17、密封塞18、筛网19、套筒20、连接弹簧21、杆体22、放料孔23、端板24、定位杆25、驱动电 机26、挡块27、加热部件28、防堆块29。
