技术摘要：
本发明涉及茶叶加工技术领域，且公开了一种能恒定温度翻炒均匀的茶叶加工设备，包括机架，所述机架的顶部固定连接有固定轴，所述固定轴的内部固定连接有凸轮，所述固定轴的内壁固定连接有复位弹簧，所述复位弹簧的顶部固定连接有推杆，所述固定轴的外侧套接有翻炒桶，  全部
背景技术：
以茶树的新梢芽叶为原料，加工制造不同色、香、味、形的饮用茶叶的工艺过程称 为茶叶加工，在茶叶加工过程中，最重要的一步就是炒茶，炒茶也由原先的人工发展至现在 的机器炒茶，人工炒制的茶叶一般都较完整、鲜亮，口感比较清纯，机器炒制茶型不是很好， 并且因为不能控制轻重度会产生断裂或过火。 现有的炒茶设备在只是对茶叶进行简单的翻炒，容易导致翻炒不均匀，且不具备 边炒边揉搓，茶叶成型效率低，效果差，同时现有的设备不能保证翻炒过程中温度的稳定 性，影响茶叶质量。
技术实现要素：

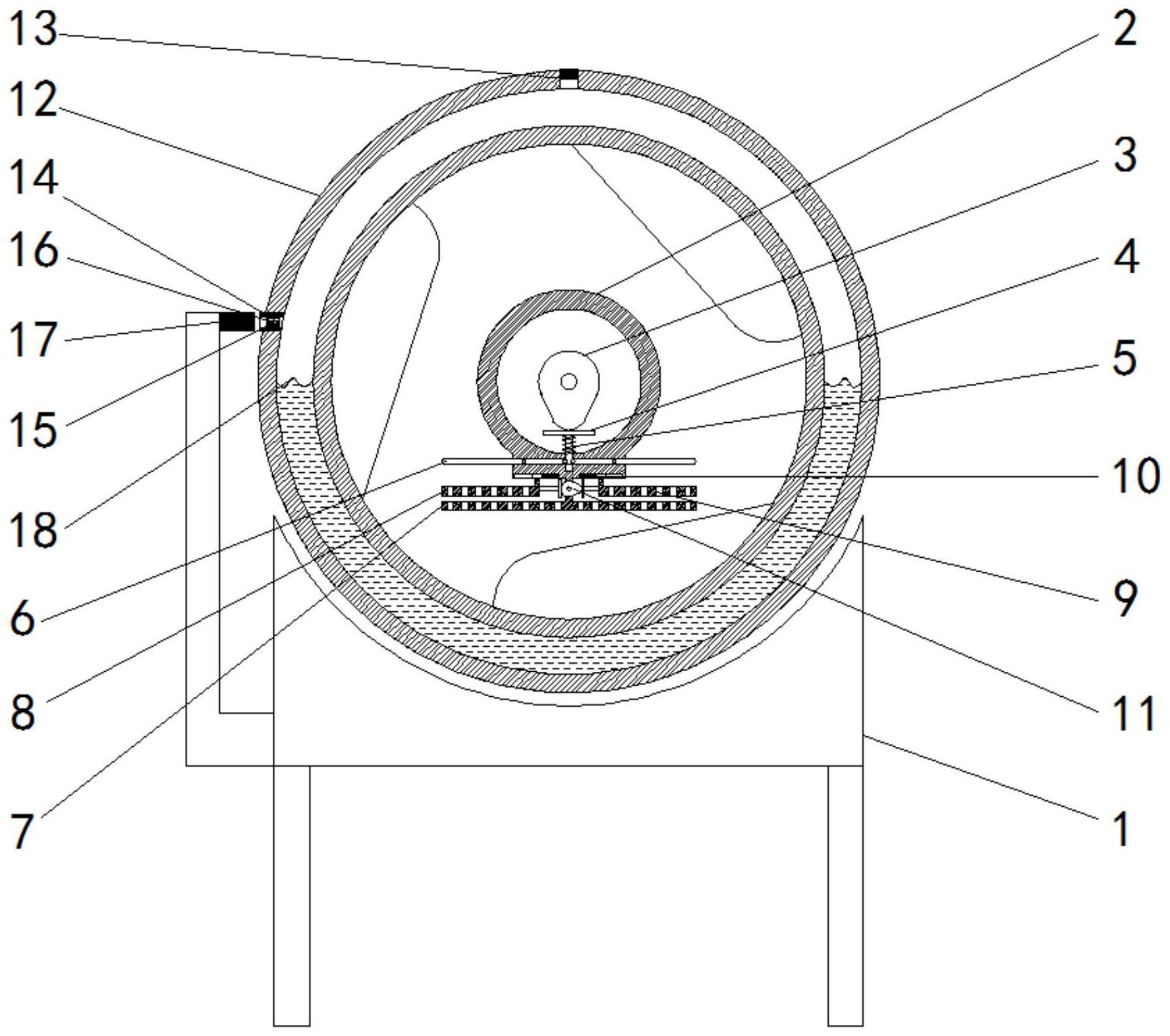

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种能恒定温度翻炒均匀的茶叶加工设备， 具备翻炒均匀，能边炒边揉搓，茶叶成型快，翻炒温度稳定等优点，解决了翻炒不均匀，茶叶 成型效率低，效果差，翻炒温度稳定性差的问题。 (二)技术方案 为实现上述翻炒均匀，能边炒边揉搓，茶叶成型快，翻炒温度稳定的目的，本发明 提供如下技术方案：一种能恒定温度翻炒均匀的茶叶加工设备，包括机架，所述机架的顶部 固定连接有固定轴，所述固定轴的内部固定连接有凸轮，所述固定轴的内壁固定连接有复 位弹簧，所述复位弹簧的顶部固定连接有推杆，所述推杆的底部活动连接有摆杆，所述固定 轴的底部固定连接有漏板，所述漏板的内部固定连接有驱动轮，所述固定轴的底部滑动连 接有左搓板和右搓板，所述左搓板和右搓板靠近轴心一侧均固定连接有缓冲弹簧，所述固 定轴的外侧套接有翻炒桶，所述翻炒桶的顶部开设有进水口，所述翻炒桶的内部开设有水 腔，所述翻炒桶的左侧插接有排气管，所述排气管的内部固定连接有拉伸弹簧，所述拉伸弹 簧的左侧固定连接有吸板，所述机架的左侧固定连接有吸块。 优选的，所述机架的内部固定连接有加热装置，用于加热翻炒桶。 优选的，所述推杆与固定轴滑动连接，保证传动稳定。 优选的，所述摆杆与固定轴活动连接，调整摆杆的摆动角度。 优选的，所述漏板的内部开设有漏孔，用于筛选。 优选的，所述左搓板与右搓板的内部均匀开设有网孔，便于茶叶的下落。 优选的，所述驱动轮与凸轮传动连接，提高传动效率。 优选的，所述翻炒桶的内壁固定连接有翻爪，便于翻炒茶叶。 (三)有益效果 3 CN 111587935 A 说　明　书 2/3 页 与现有技术相比，本发明提供了一种能恒定温度翻炒均匀的茶叶加工设备，具备 以下有益效果： 1、该能恒定温度翻炒均匀的茶叶加工设备，通过凸轮转动带动推杆移动，推杆带 动摆杆摆动，再通过摆杆与固定轴的配合使用，从而达到了翻炒均匀的效果。 2、该能恒定温度翻炒均匀的茶叶加工设备，通过凸轮转动带动驱动轮转动，驱动 轮带动左搓板和右搓板移动，再通过左搓板、右搓板与漏板的配合使用，从而达到了能边炒 边揉搓，茶叶成型快的效果。 3、该能恒定温度翻炒均匀的茶叶加工设备，通过翻炒桶转动带动排气管转动，排 气管转动至吸块位置，吸块吸动吸板，再通过吸板与拉伸弹簧的配合使用，从而达到了翻炒 温度稳定的效果。 附图说明 图1为本发明结构整体示意图； 图2为本发明结构推杆部分示意图； 图3为本发明结构凸轮与驱动轮传动示意图； 图4为本发明结构排气管部分示意图。 图中：1-机架、2-固定轴、3-凸轮、4-推杆、5-复位弹簧、6-摆杆、7-漏板、8-左搓板、 9-右搓板、10-缓冲弹簧、11-驱动轮、12-翻炒桶、13-进水口、14-排气管、15-拉伸弹簧、16- 吸板、17-吸块、18-水腔。
