技术摘要：
本发明公开了一种光学成像镜头，从物侧至像侧沿光轴依序包括第一至第六透镜。第一至第六透镜在光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别为在上述六片透镜中厚度最厚的及次厚的。所述光学成像镜头的体积小，并具有小光圈值、大的视场角以及良好  全部
背景技术：
近年来，光学成像镜头不断演进，其所应用的范围更为广泛，除了要求镜头轻薄短 小以外，小的光圈值(Fno)的设计有利于增进光通量，大的视场角也逐渐成为趋势。因此如 何设计出兼具轻薄短小及具有小光圈值、大视场角且成像质量佳的光学成像镜头成为须挑 战并解决的问题。
技术实现要素：

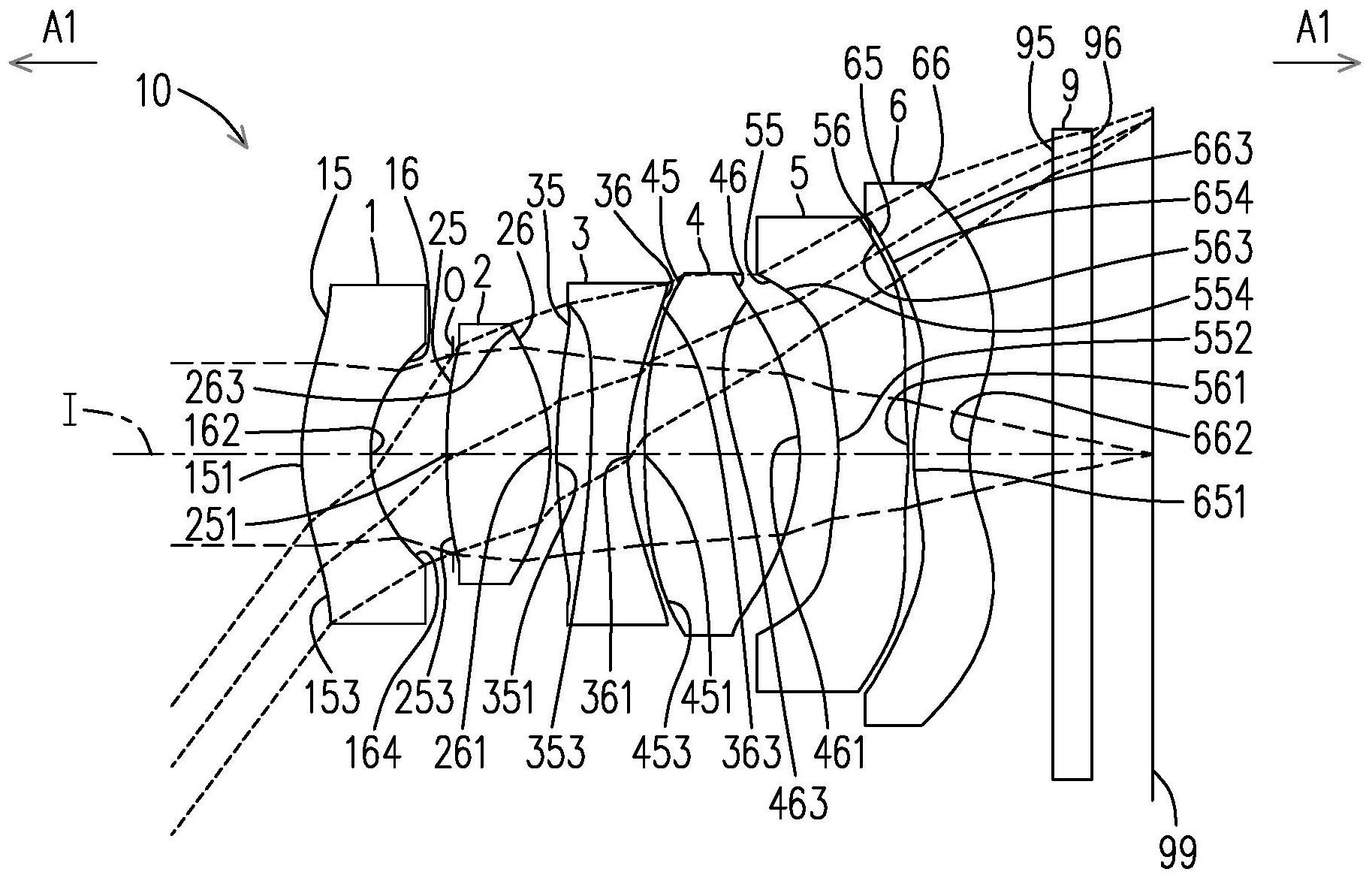

本发明的目的是提供一种光学成像镜头，其体积小，并具有小光圈值、大的视场角 以及良好的成像质量。 本发明的一实施例提出一种光学成像镜头，从一物侧至一像侧沿一光轴依序包括 第一透镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各 自包括一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。 第一透镜具有负屈光率且第一透镜的物侧面的一光轴区域为凸面。第二透镜的物侧面的一 圆周区域为凸面且第二透镜的像侧面的一光轴区域为凸面。第三透镜的物侧面的一光轴区 域为凸面。第四透镜的物侧面的一光轴区域为凸面。第五透镜的像侧面的一光轴区域为凸 面。第六透镜的像侧面的一圆周区域为凸面。光学成像镜头的透镜只有上述六片透镜，第一 透镜至第六透镜在光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别 为在上述六片透镜中厚度最厚的及次厚的。 本发明的一实施例提出一种光学成像镜头，从一物侧至一像侧沿光轴依序包括第 一透镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各自 包括一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。第 一透镜具有负屈光率且第一透镜的物侧面的一光轴区域为凸面。第二透镜的物侧面的一光 轴区域为凸面且第二透镜的像侧面的一圆周区域为凸面。第三透镜的物侧面的一光轴区域 为凸面。第四透镜的物侧面的一光轴区域为凸面且第四透镜的像侧面的一圆周区域为凸 面。第五透镜的像侧面的一光轴区域为凸面。光学成像镜头的透镜只有上述六片透镜。第一 透镜至第六透镜在光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别 为在上述六片透镜中厚度最厚的及次厚的。 本发明的一实施例提出一种光学成像镜头，从一物侧至一像侧沿光轴依序包括第 一透镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各自 包括一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。第 一透镜具有负屈光率且第一透镜的物侧面的一圆周区域为凸面。第二透镜的物侧面的一光 轴区域为凸面且第二透镜的像侧面的一圆周区域为凸面。第三透镜的物侧面的一光轴区域 为凸面。第四透镜的物侧面的一光轴区域为凸面且第四透镜的像侧面的一圆周区域为凸 5 CN 111596447 A 说　明　书 2/17 页 面。第五透镜的像侧面的一光轴区域为凸面。光学成像镜头的透镜只有上述六片透镜。第一 透镜至第六透镜在光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别 为在上述六片透镜中厚度最厚的及次厚的。 本发明的一实施例提出一种光学成像镜头，从一物侧至一像侧沿光轴依序包括第 一透镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各自 包括一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。第 一透镜具有负屈光率且第一透镜的物侧面的一圆周区域为凸面。第二透镜具有正屈光率。 第三透镜的物侧面的一光轴区域为凸面。第三透镜的像侧面的一圆周区域为凹面。第五透 镜的像侧面的一光轴区域为凸面。第六透镜的物侧面的一圆周区域为凹面。光学成像镜头 的透镜只有上述六片透镜，且其符合以下的条件式：V4 V5≦80.000，其中V4为第四透镜的 阿贝数，V5为第五透镜的阿贝数。第一透镜至第六透镜在光轴上具有一厚度。第一透镜至第 四透镜中的二者在光轴上的厚度分别为在上述六片透镜中厚度最厚的及次厚的。 本发明的一实施例提出一种光学成像镜头，从一物侧至一像侧沿光轴依序包括第 一透镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各自 包括一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。第 一透镜具有负屈光率且第一透镜的像侧面的一光轴区域为凹面。第二透镜具有正屈光率。 第三透镜的物侧面的一光轴区域为凸面。第三透镜的像侧面的一圆周区域为凹面。第五透 镜的像侧面的一光轴区域为凸面。第六透镜的物侧面的一圆周区域为凹面且第六透镜的像 侧面的一光轴区域为凹面。光学成像镜头的透镜只有上述六片透镜，且其符合以下的条件 式：V4 V5≦80.000，其中V4为第四透镜的阿贝数，V5为第五透镜的阿贝数。第一透镜至第六 透镜在光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别为在上述六 片透镜中厚度最厚的及次厚的。 本发明的一实施例提出一种光学成像镜头，从物侧至像侧沿光轴依序包括第一透 镜、第二透镜、第三透镜、第四透镜、第五透镜及第六透镜，且第一透镜至第六透镜各自包括 一朝向物侧且使成像光线通过的物侧面及一朝向像侧且使成像光线通过的像侧面。第一透 镜具有负屈光率。第二透镜具有正屈光率。第三透镜的物侧面的一光轴区域为凸面。第三透 镜的像侧面的一圆周区域为凹面。第五透镜的像侧面的一光轴区域为凸面。第五透镜的像 侧面的一圆周区域为凸面。第六透镜的物侧面的一圆周区域为凹面且第六透镜的像侧面的 一光轴区域为凹面。光学成像镜头的透镜只有上述六片透镜，且其符合以下的条件式：V4 V5≦80.000，其中V4为第四透镜的阿贝数，V5为第五透镜的阿贝数。第一透镜至第六透镜在 光轴上具有一厚度。第一透镜至第四透镜中的二者在光轴上的厚度分别为在上述六片透镜 中厚度最厚的及次厚的。 在本发明的光学成像镜头中，还可以进一步选择性地满足以下任一条件： TTL/(G23 T3 G34)≧9.000， (Tmax/Tmax2)/AAG≧1.800， TL/EFL≦2.900， (T1 G12)/T6≦2.600， (G23 G34 T4)/T5≧2.400， (T1 T2 T4)/BFL≦2.100， 6 CN 111596447 A 说　明　书 3/17 页 TTL/(T5 G56 T6)≧6.500， ALT/AAG≧2.700， TL/Tmax≦4.300， (T1 G12 T2)/T3≧2.800， (T5 T6)/T1≦2.500， EFL/BFL≧1.300， TTL/AAG≧4.900， TL/(G45 T5 G56)≧5.600， (T2 T3 T4)/T1≧4.800， ALT/(G12 G45)≧4.200， Tmax/Tmax2≧1.500。 其中T1为第一透镜在光轴上的厚度，T2为第二透镜在光轴上的厚度，T3为第三透 镜在光轴上的厚度，T4为第四透镜在光轴上的厚度，T5为第五透镜在光轴上的厚度，T6为第 六透镜在光轴上的厚度。 其中G12为第一透镜的像侧面至第二透镜的物侧面在光轴上的距离，G23为第二透 镜的像侧面至第三透镜的物侧面在光轴上的距离，G34为第三透镜的像侧面至第四透镜的 物侧面在光轴上的距离，G45为第四透镜的像侧面至第五透镜的物侧面在光轴上的距离， G56为第五透镜的像侧面至第六透镜的物侧面在光轴上的距离。 其中EFL为光学成像镜头的有效焦距，BFL为第六透镜的像侧面到光学成像镜头的 成像面在光轴上的距离，TTL为第透镜的物侧面至光学成像镜头的成像面在光轴上的距离， AAG为第透镜至第六透镜在光轴上的五个空气间隙的总和，TL为第透镜的物侧面至第六透 镜的像侧面在光轴上的距离，ALT为第透镜至第六透镜在光轴上透镜厚度的总和，Tmax为第 一透镜至第六透镜在光轴上最厚的透镜厚度，Tmax2为第一透镜至第六透镜在该光轴上的厚 度次厚的透镜。 基于上述，本发明的实施例的光学成像镜头的有益效果在于：藉由上述屈光率、面 型以及厚度搭配，使光学成像镜头的体积小，并具有小光圈值、大的视场角以及良好的成像 质量。 附图说明 图1是一示意图，说明一透镜的面型结构。 图2是一示意图，说明一透镜的面型凹凸结构及光线交点。 图3是一示意图，说明一范例一的透镜的面型结构。 图4是一示意图，说明一范例二的透镜的面型结构。 图5是一示意图，说明一范例三的透镜的面型结构。 图6为本发明之第一实施例之光学成像镜头的示意图。 图7为第一实施例之光学成像镜头的纵向球差与各项像差图。 图8是本发明之第一实施例之光学成像镜头的详细光学数据表格图。 图9是本发明之第一实施例之光学成像镜头的非球面参数表格图。 图10为本发明之第二实施例之光学成像镜头的示意图。 7 CN 111596447 A 说　明　书 4/17 页 图11为第二实施例之光学成像镜头的纵向球差与各项像差图。 图12是本发明之第二实施例之光学成像镜头的详细光学数据表格图。 图13是本发明之第二实施例之光学成像镜头的非球面参数表格图。 图14为本发明的第三实施例的光学成像镜头的示意图。 图15为第三实施例之光学成像镜头的纵向球差与各项像差图。 图16是本发明之第三实施例之光学成像镜头的详细光学数据表格图。 图17是本发明之第三实施例之光学成像镜头的非球面参数表格图。 图18为本发明的第四实施例的光学成像镜头的示意图。 图19为第四实施例之光学成像镜头的纵向球差与各项像差图。 图20是本发明之第四实施例之光学成像镜头的详细光学数据表格图。 图21是本发明之第四实施例之光学成像镜头的非球面参数表格图。 图22为本发明的第五实施例的光学成像镜头的示意图。 图23为第五实施例之光学成像镜头的纵向球差与各项像差图。 图24是本发明之第五实施例之光学成像镜头的详细光学数据表格图。 图25是本发明之第五实施例之光学成像镜头的非球面参数表格图。 图26为本发明的第六实施例的光学成像镜头的示意图。 图27为第六实施例之光学成像镜头的纵向球差与各项像差图。 图28是本发明之第六实施例之光学成像镜头的详细光学数据表格图。 图29是本发明之第六实施例之光学成像镜头的非球面参数表格图。 图30为本发明的第七实施例的光学成像镜头的示意图。 图31为第七实施例之光学成像镜头的纵向球差与各项像差图。 图32是本发明之第七实施例之光学成像镜头的详细光学数据表格图。 图33是本发明之第七实施例之光学成像镜头的非球面参数表格图。 图34为本发明的第八实施例的光学成像镜头的示意图。 图35为第八实施例之光学成像镜头的纵向球差与各项像差图。 图36是本发明之第八实施例之光学成像镜头的详细光学数据表格图。 图37是本发明之第八实施例之光学成像镜头的非球面参数表格图。 图38为本发明的第九实施例的光学成像镜头的示意图。 图39为第九实施例之光学成像镜头的纵向球差与各项像差图。 图40是本发明之第九实施例之光学成像镜头的详细光学数据表格图。 图41是本发明之第九实施例之光学成像镜头的非球面参数表格图。 图42为本发明的第十实施例的光学成像镜头的示意图。 图43为第十实施例之光学成像镜头的纵向球差与各项像差图。 图44是本发明之第十实施例之光学成像镜头的详细光学数据表格图。 图45是本发明之第十实施例之光学成像镜头的非球面参数表格图。 图46是本发明之第一至第五实施例之光学成像镜头的各重要参数及其关系式的 数值表格图。 图47是本发明之第六至第十实施例之光学成像镜头的各重要参数及其关系式的 数值表格图。 8 CN 111596447 A 说　明　书 5/17 页 图48是本发明之第一至第五实施例之光学成像镜头的各重要参数及其关系式的 数值表格图。 图49是本发明之第六至第十实施例之光学成像镜头的各重要参数及其关系式的 数值表格图。
