技术摘要：

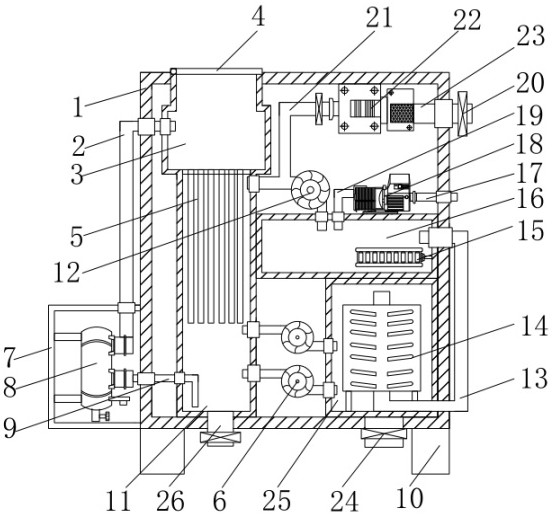

本发明公开了一种一体化结构水处理低温低压蒸发器，包括箱体，所述箱体内腔前侧设置有一储水池，所述储水池的下方竖向设置有一蒸发池，所述储水池的底部竖向连通有蒸发管，所述箱体内腔后侧的顶部设置有一蒸汽发生器，所述蒸汽发生器的出气口连通有一排气管，所述排气  全部
背景技术：
高含盐废水是指含有有机物和至少总溶解固体TDS的质量分数大于等于3.5%的废 水，包括高盐生活废水和高盐工业废水。主要来源于直接利用海水的工业生产、生活用水和 食品加工厂、化工厂及石油和天然气的采集加工等。这些废水中除了含有有机污染物外，还 含有大量的无机盐。这些高盐、高有机物废水，若未经废水处理直接排放，势必会对水体生 物、生活饮用水和工农业生产用水生产极大的危害。 现有处理高含盐和高浓度废水的技术是通过MVR蒸发器列管式强制循环的蒸发系 统及MVR蒸发技术，但是这种蒸发技术其电耗大、蒸汽用量大、水泵及压缩机设备成本高、热 传递效率低，设备体积庞大、造价高。
技术实现要素：
针对现有技术的不足，本发明提供了一种一体化结构水处理低温低压蒸发器，解 决了其电耗大、蒸汽用量大、水泵及压缩机设备成本高、热传递效率低，设备体积庞大、造价 高的问题。 为实现以上目的，本发明通过以下技术方案予以实现：一种一体化结构水处理低 温低压蒸发器，包括箱体，所述箱体内腔前侧设置有一储水池，所述储水池的下方竖向设置 有一蒸发池，所述储水池的底部竖向连通有蒸发管，所述蒸发管的底端贯通至至所述蒸发 池的内腔，所述箱体内腔后侧的顶部设置有一蒸汽发生器，所述蒸汽发生器的出气口连通 有一排气管，所述排气管的另一端贯通所述蒸发池侧壁的上部延伸至所述蒸发池的内腔， 所述箱体内腔设置有第一抽风机，所述箱体内腔的后侧设置有换热室，所述第一抽风机的 进气口与所述蒸发池的内腔连通，所述第一抽风机的出气口与所述换热室的内腔连通，所 述换热室的内腔设置有一气液分离器，所述换热室的上方设置有一加热室，所述加热室内 腔设置有一加热器，所述换热室的内腔连通有一另一端贯通至所述加热室内腔的输气管， 所述加热室的上方设置有一压力泵，所述压力泵的抽气口连通有一与所述加热室内腔连通 的抽气管，所述加热室的上方设置有一第二抽气机，所述第二抽气机的进气口与所述加热 室的内腔连通，所述第二抽气机的出气口与所述排气管连通。 进一步地，所述箱体前侧壁设置有一水泵箱，所述水泵箱的内部设置有一水泵，所 述水泵的进水口连通有一贯穿延伸至所述蒸发池内腔底部的抽水管，所述水泵的出水口连 通有一贯穿延伸至所述储水池内腔的出水管。 进一步地，所述蒸汽发生器的进气口连通有一贯穿至所述箱体外部的进气管，所 述压力泵的出气口连通有一第一出气管，所述第一出气管的另一端贯穿延伸至所述箱体外 部，所述蒸汽发生器的进气管设置有一气阀。 进一步地，所述储水池的顶端设置有一箱门。 3 CN 111606377 A 说　明　书 2/4 页 进一步地，所述换热室的内部设置有一延伸至所述箱体外部的排水管。 进一步地，所述箱体的底部设置有支撑座。 进一步地，所述蒸发池的底端设置有一延伸至所述箱体外部的排污管。 与现有技术相比，本发明的有益效果是： （1）、该一体化结构水处理低温低压蒸发器，通过设置在箱体内部的储水池和储水仓， 通过箱体内部的蒸汽发生器来对蒸发管进行加热从而蒸发经过蒸发管流入至储水仓内的 废水，将储水仓内的湿蒸汽抽入换热室内进行换热冷凝，通过第二抽气机将换热室内的蒸 汽抽入至储水仓内，在经过加热室时加热器对气体进行加热，此设备将各个部件集中设置 在箱体内部从而实现一体化，部件布局更加合理，减少设备的体积，提高设备的蒸发效率。 （2）、该一体化结构水处理低温低压蒸发器，通过加热室上方的压力泵来对加热室 以及各个腔体进行吸压，使压强变低，废水的蒸发条件变低，蒸汽的加热条件变低，从而实 现低压低温，降低了蒸发了废水的成本，提高了工作效率。 附图说明 图1为本发明结构示意图； 图2为本发明储水池与蒸发管的俯视图。 图中：1-箱体、2-出水管、3-储水池、4-箱门、5-蒸发管、6-第一抽气机、7-水泵箱、 8-水泵、9-抽水管、10-支撑座、11-蒸发池、12-第二抽气机、13-输气管、14-气液分离器、15- 加热器、16-加热室、17-第一出气管、18-压力泵、19-抽气管、20-气阀、21-第二出气管、22- 蒸汽发生器、23-进气管、24-排水管、25-换热室、26-排污管。
