技术摘要：

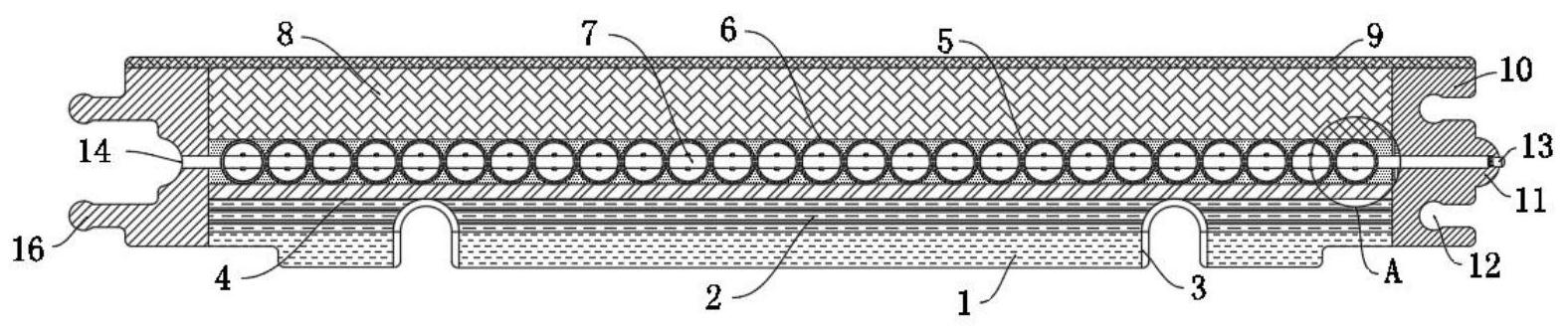

本发明公开了一种建筑用拼接式节能集成地暖板，包括接触板与安装架，所述接触板的上端面固定连接有过热板，所述接触板上设有多个固定槽，所述固定槽的内壁固定连接有过热防护层，所述过热板的上端面固定连接有木屑过渡层，所述木屑过渡层的上端端面设有用于实现地暖板  全部
背景技术：
地暖地板是指适用于成低温电热线采暖(简称地暖)的地板。衡量真正的地热地板 是需要许多具体的技术参数的。首先其必须具备很好的散热性，地热地板在材质的选择方 面非常讲究，严格地选择那些木质密度符合要求的专用基材。地板厚度在6.5—8.5毫米之 间(地热地板的标准厚度)，确保地板具备良好的透气性及散热功能。第二个特性是耐热性。 第三是环保性，如何判定复合地暖地板的甲醛排放指数，或者如果判断纯实木地暖地板如 何达成百分百环保安排的特征要求。第四是安全性，地热地板的成品其实已经有了点儿百 炼成钢的味道。 现有的地暖板在安装过程中多采用木质固定板材与标号不低于32.5号的普通硅 酸盐水泥作为填充物实现对地暖板的安装与固定，该种方式的安装方式在使用时由于混凝 土的导热性较强导致较多的热量由混凝土流向建筑架构内，从而导致地暖板的导热效率较 低，造成了资源的浪费，此外，由于木质材料的地板导热性较差，因此对于地暖板的导热效 率的影响较大。 本
技术实现要素：
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种建筑用拼接式节 能集成地暖板，其通过设置卡接机构实现对地暖管的抬起固定实现避免与地面的直接接 触，降低了热量由建筑地面传播向外的方式，实现对地暖板的加热效率的提升，通过设置纳 米循环管机构实现地板内的热量由纳米循环管内的循环液体吸收后对地板的持续加热，降 低了由于木质地板的导热性能较差而影响地暖板的热量输出效率。 为了实现上述目的，本发明采用了如下技术方案： 一种建筑用拼接式节能集成地暖板，包括接触板与安装架，所述接触板的上端面 固定连接有过热板，所述接触板上设有多个固定槽，所述固定槽的内壁固定连接有过热防 护层，所述过热板的上端面固定连接有木屑过渡层，所述木屑过渡层的上端端面设有用于 实现地暖板热量锁紧与循环的纳米管循环机构，所述纳米管循环机构的上部固定连接有散 热层，所述散热层的上端面固定连接有使用端板，所述接触板的左右两侧面设有与用于实 现多个地暖板相互卡接固定的卡紧机构，所述安装架上固定连接有安装槽，所述安装槽内 铺设有地暖管，所述安装架上固定连接有卡接板，所述卡接板卡接固定接触板所述安装架 上设有用于实现多个安装架固定连接的安装机构，所述安装架的末端固定连接有贴合板。 优选地，所述纳米循环管机构包括固定连接在木屑过渡层与散热层之间的填充 层，所述填充层内固定连接有多个纵向纳米管，所述纵向纳米管内贯穿连接有横向纳米管， 所述横向纳米管的侧壁上固定连接有进液管，所述横向纳米管的侧壁上固定连接有出液 管，所述横向纳米管的末端固定连接有缓冲管，所述横向纳米管内固定连接有隔热层，所述 隔热层内固定连接有两个循环管，两个所述循环管分别固定连接在出液管与进液管。 3 CN 111608357 A 说　明　书 2/4 页 优选地，所述卡紧机构包括固定连接在接触板两端的凸块与凹块，所述凸块上固 定连接有卡紧块，所述凸块上设有两个对称设置的卡紧槽，所述凹块上固定连接有两个对 称设置的延伸卡紧杆。 优选地，所述安装机构包括设置在安装架上的贴合槽，所述贴合槽内滑动连接有 安装杆，所述安装杆的下端面固定连接有接触板，所述安装杆的上端面固定连接有固定螺 杆，所述贴合槽贴合固定贴合板。 优选地，所述接触板为具有较高热量传输性能的过热金属材质，所述过热板为导 热性能良好的高燃点聚酯化合物，所述高燃点聚酯化合物内有多孔结构，所述散热层为压 缩木屑材质的三合板，所述使用端板为表面喷涂有防滑胶的木质材质。 优选地，所述填充层、纵向纳米管、横向纳米管、出液管、进液管均为导热性良好的 PVP纳米聚合管材质。 本发明与现有技术相比，其有益效果为： 1、通过设置安装机构实现对地暖管的抬起固定实现避免与地面的直接接触，降低 了热量由建筑地面传播向外的方式，实现对地暖板的加热效率的提升。 2、通过设置纳米循环管机构实现地板内的热量由纳米循环管内的循环液体吸收 后对地板的持续加热，降低了由于木质地板的导热性能较差而影响地暖板的热量输出效 率。 3通过设置卡紧机构实现地暖板的便捷安装与固定，同时防止地板接触部位留有 较大的缝隙，严重影响使用者的正常使用。 附图说明 图1为本发明提出的一种建筑用拼接式节能集成地暖板的地暖板剖视结构示意 图； 图2为本发明提出的一种建筑用拼接式节能集成地暖板的安装架示意图； 图3为本发明提出的一种建筑用拼接式节能集成地暖板的A处结构放大示意图； 图4为本发明提出的一种建筑用拼接式节能集成地暖板的纳米循环管机构示意 图。 图中：1接触板、2过热板、3固定槽、4木屑过渡层、5填充层、6纵向纳米管、7横向纳 米管、8散热层、9使用端板、10凸块、11卡紧块、12卡紧槽、13缓冲管、14凹块、15出液管、16延 伸卡紧杆、17进液管、18隔热层、19循环管、20安装架、21安装槽、22卡接板、23贴合板、24贴 合槽、25接触板、26安装杆、27固定螺杆。
