技术摘要：
本发明涉及一种分优装置，尤其涉及一种磁铁分优装置。本发明的技术问题是如何提供一种能够自动间歇性放置磁铁，自动挑拣出可以用的磁铁，还能自动将挑拣好的磁铁移走的磁铁分优装置。一种磁铁分优装置，包括有底板，底板上固接有固定板和电机，所述电机固接于固定板，  全部
背景技术：
磁铁的成分是铁、钴、镍等原子，其原子的内部结构比较特殊，本身就具有磁矩。磁 铁能够产生磁场，具有吸引铁磁性物质如铁、镍、钴等金属的特性。经过千百年的发展，今天 磁铁已成为我们生活中的强力材料。通过合成不同材料的合金可以达到与吸铁石相同的效 果，而且还可以提高磁力。在18世纪就出现了人造的磁铁，但制造更强磁性材料的过程却十 分缓慢，直到20世纪20年代制造出铝镍钴。随后，20世纪50年代制造出了铁氧体，70年代制 造出稀土磁铁包括钕铁硼和钐钴。至此，磁学科技得到了飞速发展，强磁材料也使得元件更 加小型化。在使用磁铁作为原料时，通常需要挑拣从而得到可以使用的磁铁，目前通常使用 人工来进行挑拣，但是人工挑拣会面临以下问题：在进行挑拣时需要将磁铁反复的拿起放 下，过程非常繁琐；人工挑拣可能会漏下好的磁铁，选中不好的磁铁，出现失误。 因此，需要发明一种能够自动间歇性放置磁铁，自动挑拣出可以用的磁铁，还能自 动将挑拣好的磁铁移走的磁铁分优装置。
技术实现要素：

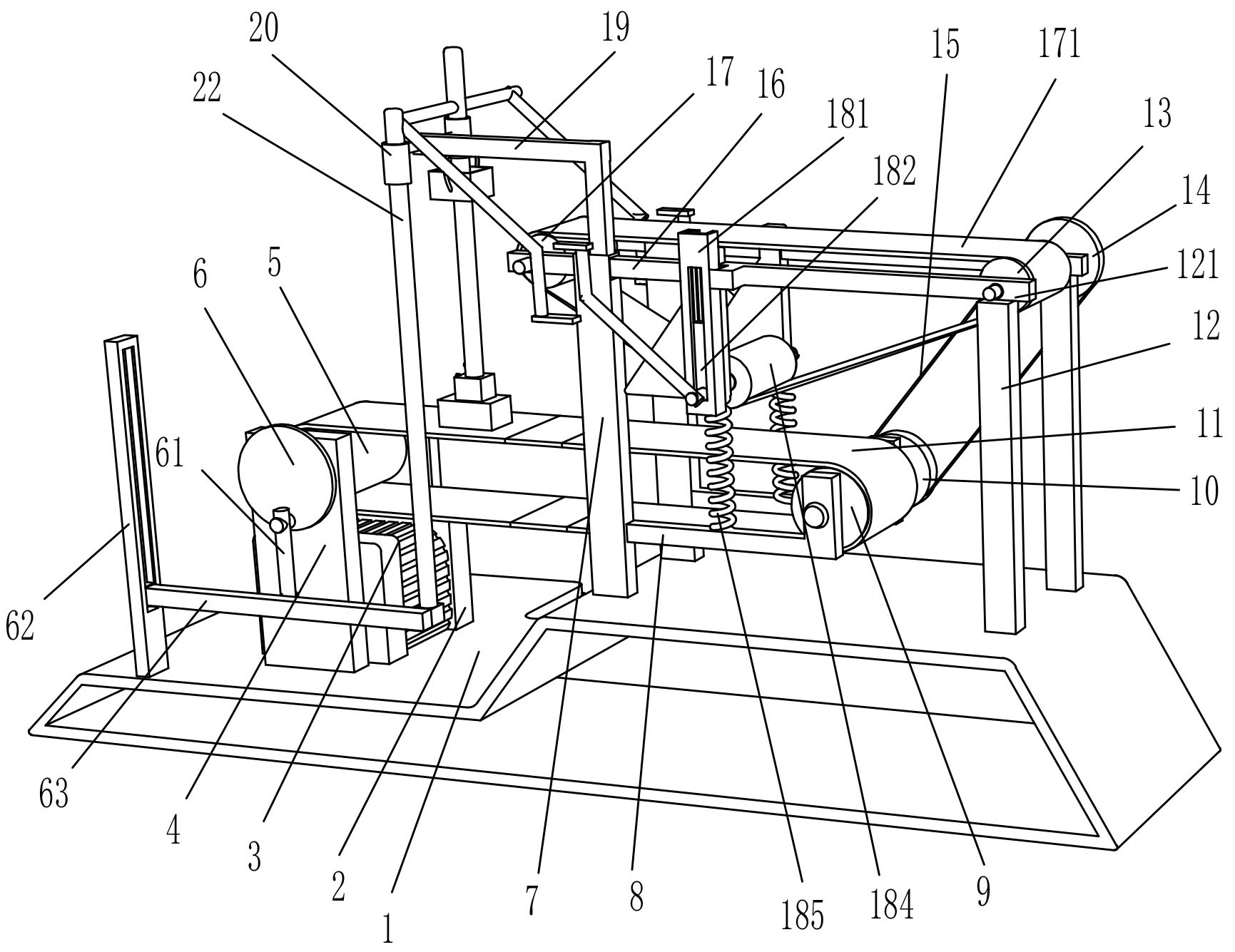

为了克服在进行挑拣时需要将磁铁反复的拿起放下，过程非常繁琐；人工挑拣可 能会漏下好的磁铁，选中不好的磁铁，出现失误的缺点，本发明的技术问题是：提供一种能 够自动间歇性放置磁铁，自动挑拣出可以用的磁铁，还能自动将挑拣好的磁铁移走的磁铁 分优装置。 技术方案是：一种磁铁分优装置，包括有底板、固定板、电机、齿轮箱和第一传动 轮，底板上固接有固定板和电机，所述电机固接于固定板，所述底板上固接有齿轮箱，所述 电机输出轴安装于齿轮箱输出轴，所述固定板一侧转动连接有第一传动轮，所述第一传动 轮端部安装于齿轮箱输出轴；传动机构、第一支架、第一支杆、第二传动轮、第一带轮、第一 传送带、第二支架、第二支杆、第三传动轮、第二带轮、皮带、滑杆、第四传动轮和第二传送 带，所述底板顶部靠近齿轮箱的一侧设置有传动机构，所述传动机构与齿轮箱连接，所述底 板上固接有两个第一支架，所述第一支架一侧均固接有第一支杆，所述两个第一支杆之间 转动连接有第二传动轮，所述第二传动轮端部固接有第一带轮，所述第一传动轮第二传动 轮之间绕设有第一传送带，所述底板上固接有两个第二支架，所述第二支架上均固接有第 二支杆，所述两个第二支杆之间转动连接有第三传动轮，所述第三传动轮一端固接有第二 带轮，所述第一带轮与第二带轮之间绕设有皮带，所述第一支架端部均滑动穿设有滑杆，所 述两个滑杆之间转动连接有第四传动轮，所述第三传动轮和第四传动轮上绕设有第二传送 带；挤压机构、第三支杆、滑套、拨动套、连接杆、导杆、第二拨动杆、调节机构和铁块，所述第 一支杆一侧固接有挤压机构，其中一个所述第一支架端部固接有第三支杆，所述第三支杆 上固接有两个滑套，其中一个所述滑套上固接有拨动套，另一个所述滑套内滑动穿设有连 3 CN 111570086 A 说　明　书 2/4 页 接杆，靠近所述拨动套一侧的滑套内滑动穿设有导杆，所述连接杆上固接有第二拨动杆，所 述导杆固接于第二拨动杆，所述导杆端部活动连接有铁块，所述铁块上设置有调节机构。 进一步地，传动机构包括有传动转盘、摆动杆、传动滑轨和滑板，所述齿轮箱一侧 安装有传动转盘，所述传动转盘一侧固接有摆动杆，所述底板上固接有传动滑轨，所述传动 滑轨内滑动连接有滑板，所述摆动杆通过方块滑动连接于滑板，所述摆动杆与方块转动连 接，所述滑板端部固接于连接杆。 进一步地，挤压机构包括有活动滑轨、滑块、楔形块、第五传动轮、复位弹簧和第一 拨动杆，所述第二支杆端部固接有活动滑轨，所述活动滑轨内滑动连接有滑块，所述滑块一 侧固接有楔形块，所述楔形块一侧转动连接有第五传动轮，所述第五传动轮端部转动连接 有另一个楔形块，所述楔形块设置于滑杆和第二支杆之间，所述楔形块端部均设置有复位 弹簧，所述复位弹簧一端固接于楔形块，另一端固接于第一支杆，所述滑块一侧固接有第一 拨动杆，远离所述滑块一侧的楔形块上还固接有一个第一拨动杆。 进一步地，调节机构包括有螺母、调节螺杆和固定螺杆，所述导杆一侧固接有螺 母，所述螺母内配合有调节螺杆，所述调节螺杆以螺纹的方式连接于磁铁，所述铁块内还开 有螺纹孔，所述螺纹孔内配合有固定螺杆。 进一步地，还包括有固定架、下料板和拨动块，所述底板上固接有两个固定架，所 述固定架上均固接有下料板，所述下料板位于第一传送带上方，所述第一传送带上设置有 若干拨动块。 有益效果为：本发明通过电机带动，对磁铁进行分优，无需人工反复拿取磁铁，省 时省力，还可以将挑拣出的磁铁自动拨下，将拨下后的优质磁铁自动传送至装置外，在挑拣 磁铁前还可以根据磁铁的高度来调整铁块的高度，在上料时还可以实现自动的间歇性上 料。 附图说明 图1为本发明的一种立体结构示意图。 图2为本发明的第一种部分放大立体结构示意图。 图3为本发明的第二种部分放大立体结构示意图。 图4为本发明的第三种部分放大立体结构示意图。 图5为本发明调节机构的放大立体结构示意图。 图6为本发明的第四种部分放大立体结构示意图。 其中：1：底板，2：固定板，3：电机，4：齿轮箱，5：第一传动轮，6：传动转盘，61：摆动 杆，62：传动滑轨，63：滑板，7：第一支架，8：第一支杆，9：第二传动轮，10：第一带轮，11：第一 传送带，12：第二支架，121：第二支杆，13：第三传动轮，14：第二带轮，15：皮带，16：滑杆，17： 第四传动轮，171：第二传送带，18：挤压机构，181：活动滑轨，182：滑块，183：楔形块，184：第 五传动轮，185：复位弹簧，186：第一拨动杆，19：第三支杆，20：滑套，21：拨动套，22：连接杆， 23：导杆，24：第二拨动杆，25：调节机构，251：螺母，252：调节螺杆，253：固定螺杆，26：铁块， 27：固定架，28：下料板，29：拨动块。 4 CN 111570086 A 说　明　书 3/4 页
