技术摘要：
本发明公开了一种烟气多效净化装置及其净化方法，被吸入烟气中的大颗粒在所述U形管内被所述清洁毛刷进行吸附，并烟气中部分未被吸附的大颗粒在通过所述过滤网时被阻挡，进而使烟气进入所述净化罐内，烟气在通过所述竖向多孔托盘和所述横向多孔托盘时，烟气中的小颗粒被  全部
背景技术：
目前大气是由多种气体混合组成的，按其成分可以概括为三部分：干燥清洁的空 气、水汽和悬浮颗粒，由于人类加工产业不断扩大，其加工过程中燃烧产生的颗粒污染物排 入空气中，进而污染大气，并在空气中呈现出足够的污染浓度，进而危害人体的健康。 为了响应我国逐步严格的大气污染控制要求，加强排放的废气净化处理已成为加 工企业在生产过程中需要重点考虑的问题，现有的烟气净化装置主要通过加装活性炭或过 滤器对烟气进行过滤，但排放的烟气中大多含有细小颗粒，现有的净化装置不能对细小颗 粒进行吸附，进而对排放的烟气净化不彻底。
技术实现要素：

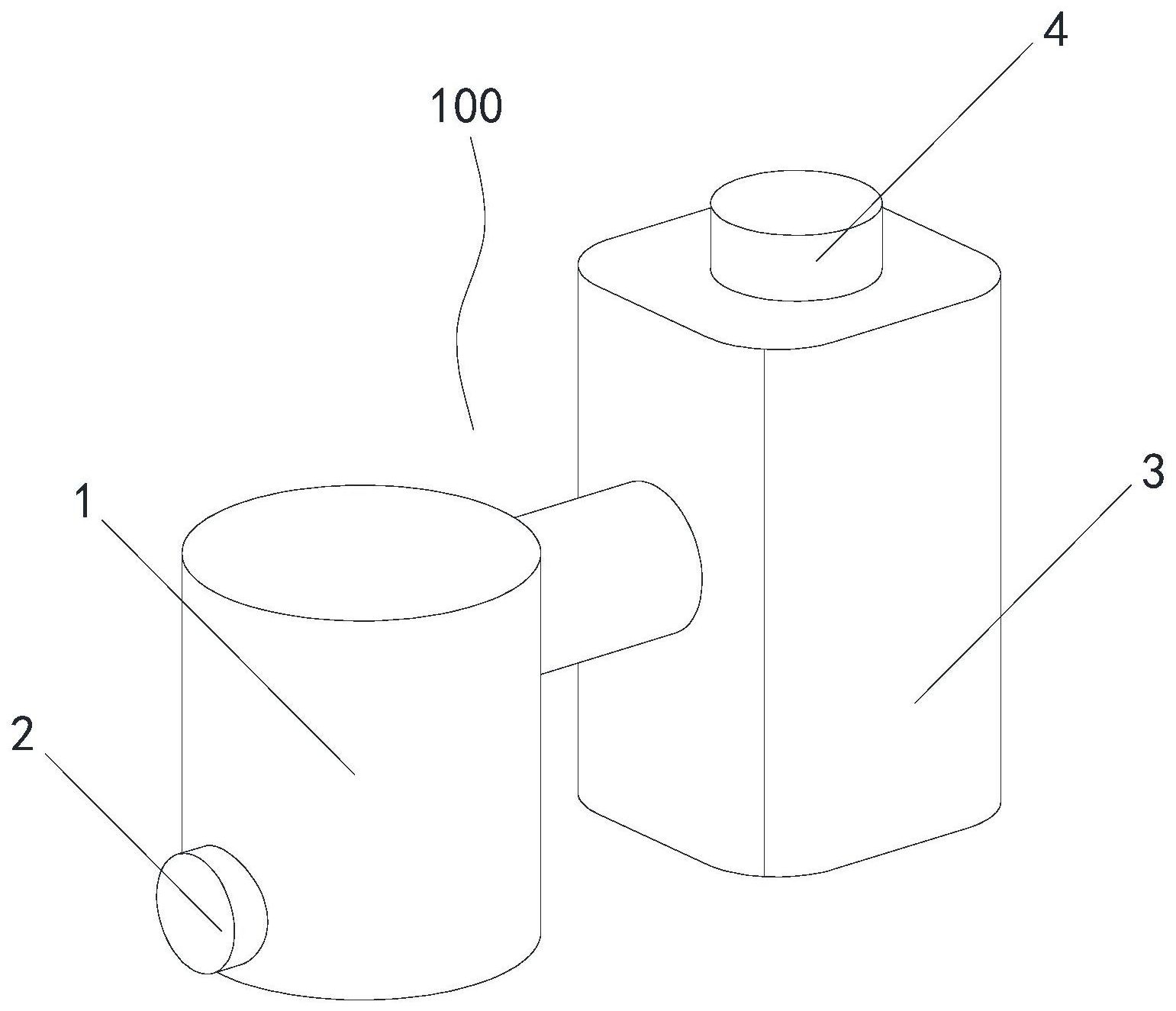

本发明的目的在于提供一种烟气多效净化装置及其净化方法，旨在解决现有技术 中的烟气净化装置主要通过加装活性炭或过滤器对烟气进行过滤，但排放的烟气中大多含 有细小颗粒，现有的净化装置不能对细小颗粒进行吸附，进而对排放的烟气净化不彻底的 技术问题。 为实现上述目的，第一方面，本发明采用的一种烟气多效净化装置，包括过滤罐、 进气筒、净化罐、出气筒、过滤组件和净化组件；所述进气筒与所述过滤罐固定连接，并位于 所述过滤罐的一侧，所述净化罐与所述过滤罐固定连接，并位于所述过滤罐远离所述进气 筒的一侧，所述出气筒与所述净化罐固定连接，并位于所述净化罐远离所述过滤罐的一侧； 所述过滤组件包括过滤网、U形管和清洁毛刷，所述过滤网与所述过滤罐固定连接，并位于 所述过滤罐内，所述U形管的一端所述进气筒固定连接，并另一端与所述过滤网固定连接， 且位于所述过滤网和所述进气筒之间，所述清洁毛刷与所述U形管固定连接，并位于所述U 形管的内部；所述净化组件包括横向多孔托盘、竖向多孔托盘和喷淋构件，所述横向多孔托 盘与所述净化罐固定连接，并位于所述净化罐靠近所述出气筒的一侧，所述竖向多孔托盘 与所述净化罐固定连接，并位于所述净化罐靠近所述横向多孔托盘的一侧；所述喷淋构件 包括储液箱、喷淋花洒和离心泵，所述储液箱与所述净化罐固定连接，并与所述净化罐的内 部贯通，且位于所述净化罐远离所述出气筒的一侧，所述喷淋花洒与所述净化罐固定连接， 并通过导管与所述储液箱连接，且位于所述净化罐靠近所述横向多孔托盘的一侧，所述离 心泵与所述净化罐固定连接，并与所述喷淋花洒通过导管连接，且位于所述净化罐靠近所 述喷淋花洒的一侧。 其中，所述喷淋构件还包括搅拌桨和搅拌电机，所述搅拌桨与所述储液箱转动连 接，并位于所述储液箱内；所述搅拌电机与所述储液箱固定连接，并输出轴与所述搅拌桨固 定连接，且位于所述储液箱远离所述搅拌桨的一侧。 其中，所述净化组件还包括雾化喷淋器，所述雾化喷淋器与所述净化罐固定连接， 4 CN 111544995 A 说　明　书 2/7 页 并通过导管与所述储液箱连接，且位于所述净化罐靠近所述出气筒的一侧。 其中，所述净化组件还包括水雾隔离板，所述水雾隔离板与所述净化罐固定连接， 并与所述出气筒固定连接，且位于所述净化罐和所述出气筒之间。 其中，所述过滤组件还包括抽气风扇和清理构件，所述抽气风扇的一侧与所述过 滤罐固定连接，另一侧与所述净化罐固定连接，并位于所述过滤罐和所述净化罐之间，且分 别贯通所述过滤罐和所述净化罐；所述清理构件与所述过滤罐固定连接，并与所述过滤网 抵接。 其中，所述清理构件包括环形滑轨和除尘刷，所述环形滑轨与所述过滤罐固定连 接，并位于所述过滤罐靠近所述过滤网的一侧；所述除尘刷与所述环形滑轨滑动连接，并与 所述过滤网抵接，且位于所述环形滑轨靠近所述过滤网的一侧。 其中，所述清理构件还包括传动带和传动电机，所述传动带与所述环形滑轨滑动 连接，并与所述除尘刷固定连接，且位于所述环形滑轨和所述传动带之间；所述传动电机与 所述过滤罐固定连接，并输出轴与所述传动带转动连接，且位于所述过滤罐靠近所述传动 带的一侧。 第二方面，本发明提供一种光路由器的桥接故障模拟方法，包括： 进气筒将烟气抽至所述U形管内，与所述U形管内部的清洁毛刷接触，并将烟气输 送至过滤网，抽气风扇将被过滤的烟气抽送至净化罐内； 被过滤的烟气输送至所述净化罐内，喷淋花洒向横向多孔托盘和竖向多孔托盘上 喷洒溶解液，烟气中的细小颗粒在穿过所述横向多孔托盘和所述竖向多孔托盘时被溶解液 吸附； 雾化喷淋器喷出雾化水珠，雾化水珠与空气中的粉尘颗粒结合并凝聚在水雾隔离 板上，对烟雾进行再次净化，被净化的烟气由所述出气筒输出。 本发明的一种烟气多效净化装置及其净化方法，被吸入烟气中的大颗粒在所述U 形管内被所述清洁毛刷进行吸附，并烟气中部分未被吸附的大颗粒在通过所述过滤网时被 阻挡，进而使烟气进入所述净化罐内，烟气在通过所述竖向多孔托盘和所述横向多孔托盘 时，烟气中的小颗粒被托盘上流动的溶解液吸附，并使烟气在即将被所述出气筒抽出所述 净化罐时与所述雾化喷淋器喷出的雾化水雾接触，进入使烟气中的大小颗粒都能够被彻底 清理，使排出的烟气清洁度更高。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明的过滤罐和净化罐的连接结构示意图。 图2是本发明的过滤组件的结构示意图。 图3是本发明的净化组件的结构示意图。 图4是本发明的U形管和清洁毛刷的连接结构示意图。 图5是本发明的清理构件的结构示意图。 5 CN 111544995 A 说　明　书 3/7 页 图6是本发明的烟气净化流程图。 图中：1-过滤罐、2-进气筒、3-净化罐、4-出气筒、5-过滤组件、6-净化组件、51-过 滤网、52-U形管、53-清洁毛刷、54-抽气风扇、55-清理构件、61-横向多孔托盘、62-竖向多孔 托盘、63-喷淋构件、64-雾化喷淋器、65-水雾隔离板、100-烟气多效净化装置、551-环形滑 轨、552-除尘刷、553-传动带、554-传动电机、631-储液箱、632-喷淋花洒、633-离心泵、634- 搅拌桨、635-搅拌电机。
