技术摘要：
一种医用注射器废弃针头预处理装置，是由手轮，带锥齿轮开口转杆，升降锥齿轮，圆顶顶针，圆柱凸轮导向座，限位螺母，翻转载物台，针头，收料口，翻转锥齿轮，基体，阻挡螺母，不完全锥齿轮，摆杆，复位弹簧，升降板，末端阻挡板，两端螺纹导向杆和防松螺母组成的，该  全部
背景技术：
医用注射器因为给不同的医患进行肌肉注射，针头上会残有不同的病毒，而且针 头的尖锐程度比较严重，此针头医疗垃圾往往会直接丢到防穿刺垃圾袋或者垃圾桶内，然 后由医疗垃圾站统一回收处理，目前大城市的公共卫生服务相对到位，但是城镇医疗机构 往往没有利用到位的防穿刺袋或者桶，导致医护人员或者清洁工人直接处理垃圾，这样就 会造成病毒的传播和人身的伤害，一次一种能够预先都针头进行安全处理的装置十分有必 要。
技术实现要素：

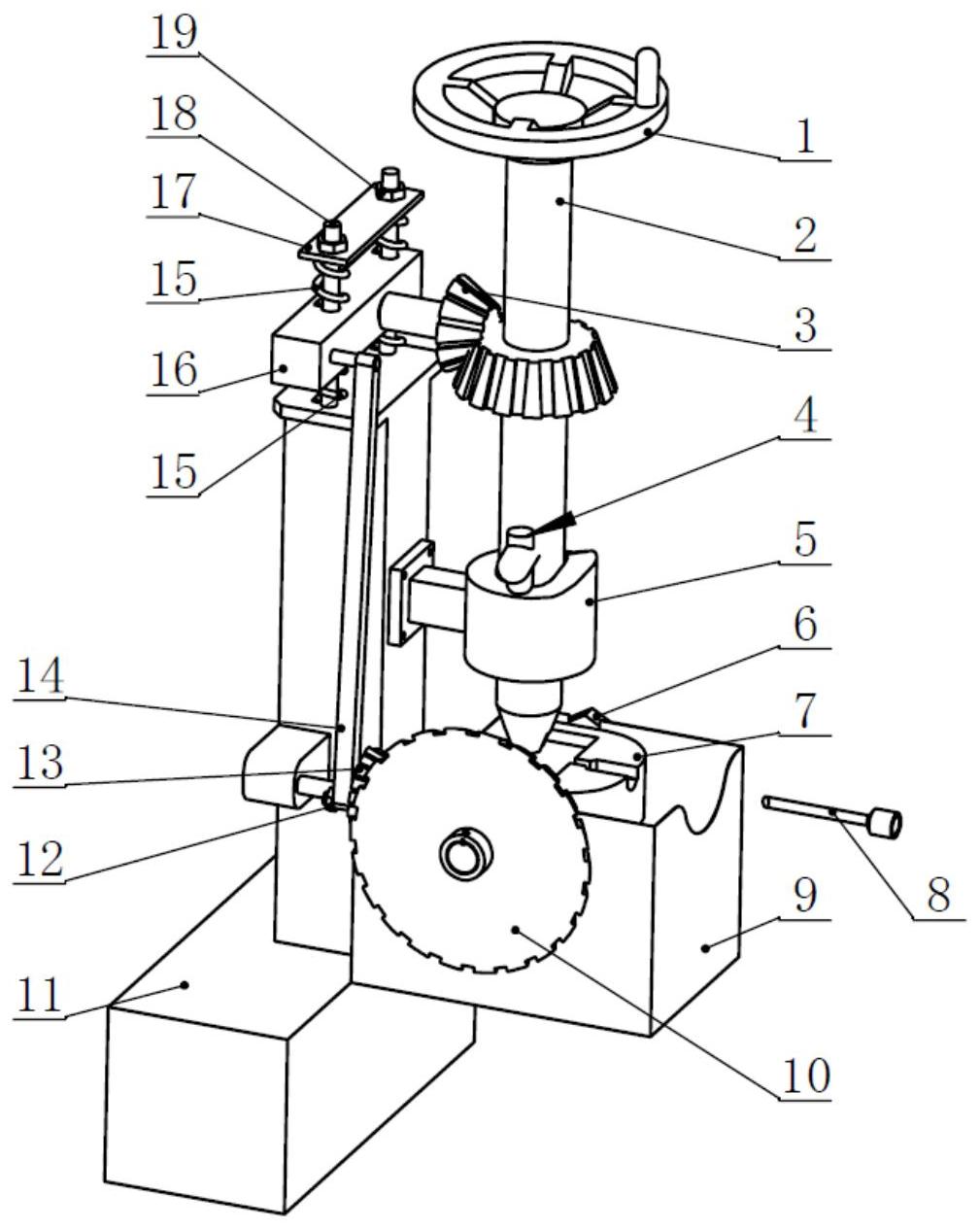

针对上述的不足，本发明提供了一种医用注射器废弃针头预处理装置。 本发明是通过以下技术方案实现的：一种医用注射器废弃针头预处理装置，是由 手轮，带锥齿轮开口转杆，升降锥齿轮，圆顶顶针，圆柱凸轮导向座，限位螺母，翻转载物台， 针头，收料口，翻转锥齿轮，基体，阻挡螺母，不完全锥齿轮，摆杆，复位弹簧，升降板，末端阻 挡板，两端螺纹导向杆和防松螺母组成的，其特征在于：带锥齿轮开口转杆下侧开有嵌套针 头的缺口，上侧加工有和手轮安装固定的手轮安装座，带锥齿轮开口转杆轴向上加工有锥 齿轮，带锥齿轮开口转杆的锥齿轮和升降锥齿轮为啮合组合，带锥齿轮开口转杆中下部有 一体的分支螺纹孔，圆顶顶针的一端为圆顶结构，另一端为螺纹结构，圆顶顶针和带锥齿轮 开口转杆的分支螺纹孔螺纹连接，带锥齿轮开口转杆套入到圆柱凸轮导向座的圆孔座内， 圆顶顶针和圆柱凸轮导向座的圆柱凸轮面为相切面，圆顶顶针和带锥齿轮开口转杆在连接 后转动手轮，圆顶顶针和带锥齿轮开口转杆能够因圆柱凸轮导向座的截面变化轴向往复运 动，圆柱凸轮导向座螺纹连接紧固在基体上，收料口与基体为焊接连接，收料口与基体固定 为一个整体，收料口开有开口U型槽，翻转载物台的翻转轴置于收料口的开口U型槽内，翻转 载物台的一端有限位螺母螺纹限位，另一端安装翻转锥齿轮，翻转锥齿轮径向安装紧定螺 钉紧固，翻转载物台设计一端V型口，一端设计开阔口，用来辅助完成针头的定位和弯折动 作，针头为常规的注射器连接头，不完全锥齿轮轴向安装在基体的安装杆上并能够和翻转 锥齿轮在齿重合区间进行啮合，摆杆安装在不完全锥齿轮设置的座轴上，摆杆可以和不完 全锥齿轮的座轴相互转动，不完全锥齿轮的座轴的末端加工定长度的螺纹，在摆杆安装到 不完全齿轮的座轴后装配阻挡螺母防止摆杆意外脱出，两端螺纹导向杆为双端螺纹结构， 中间光轴结构，双端螺纹导向杆直接拧入旋紧到基体预设的螺纹孔内，复位弹簧套入双端 螺纹导向杆内后再套入升降板，升降板安装完成后再装配一组复位弹簧，末端阻挡板装配 3 CN 111544708 A 说　明　书 2/3 页 在最外层复位弹簧之上后给双端螺纹导向杆安装防松螺母防止末端阻挡板脱离双端螺纹 导向杆，摆杆的另一端套合升降板设置的座轴，摆杆能够和升降板设置的座轴相互转动，将 基体放置到固定的水平台面，收料口下侧放置垃圾桶即可，以上为医用注射器废弃针头预 处理装置的组成。 该发明的有益之处是：该装置能够将废弃的针头进行废弃前的预折弯处理，折弯 的针头折向注射器连接塑料头，此时针头因处理作用折成类似曲别针的这种回型类结构， 大大降低了针头的穿刺性，也避免了儿童等人员拿尖锐的针头玩耍或者进行其他注射功 能，常规的加厚垃圾袋也加强了对针头垃圾的承载性，在基础卫生建设上能起到更好的保 护作用。 附图说明 附图1为本发明的结构示意图；图2为本设计的轴侧补充图；图3为摆杆安装位置展 示图；图4为本发明俯视轴侧图；图5为细节展示图；图6为带锥齿轮开口转杆展示图。 图中，1、手轮，2、带锥齿轮开口转杆，3、升降锥齿轮，4、圆顶顶针，5、圆柱凸轮导向 座，6、限位螺母，7、翻转载物台，8、针头，9、收料口，10、翻转锥齿轮，11、基体，12、阻挡螺母， 13、不完全锥齿轮，14、摆杆，15、复位弹簧，16、升降板，17、末端阻挡板，18、两端螺纹导向 杆，19、防松螺母。
