技术摘要：
本公开涉及一种基于制冷剂两相流换热的毛细管辐射采暖系统，包括热泵主机和毛细管网，热泵主机与毛细管网组成循环回路，循环回路中流通有制冷剂；所述热泵主机能够将制冷剂加热至过热蒸汽状态，并从毛细管网的入口送入，制冷剂能够与毛细管网的侧壁进行热交换，以实现  全部
背景技术：
冬季由于燃煤集中供暖造成的空气污染及雾霾天气等受到大量的关注。以电驱动 能效高的热泵机组进行集中供暖，已成为解决冬季居民供暖及解决污染的等的重要举措。 我国目前推行的煤改电技术，主要采用风冷热泵等解决冬季采暖问题，在各地区都得到大 力推广。目前家用小型空气源热泵室内末端可以采用壁挂式、落地式等，通过室内机风扇吹 热风向室内供热，室内热舒适性相对较差，且风机带来噪音等问题。大型的空气源热泵机组 可以集中提供热水供热，但需要配套水泵、阀门等水环路控制措施，且供回水温差小(一般5 ℃)，输送水泵等能耗大。 常规低温地板辐射采暖系统，以低温热水为热媒(40～60℃)，通过埋设在地板内 的PPR等塑料管加热地板，以整个地面作为散热面，均匀的向室内辐射热量，整体热舒适性 好，且同等热舒适性条件下，室内设计温度可下调1-2℃，实现节能运行。 但发明人认为，采用低温热水作为热媒时，如果采用热泵作为供热热源，需要利用 低温水通过热泵主机的冷凝器与制冷剂之间进行换热，通过加热后的水将热量传递至房间 地板，增加了水和制冷剂之间的中间换热环节；此外需要设置水泵实现水环路循环，相应水 泵能耗增加。在增加中间换热环节后，为保证地板表面温度及供水温度，需要相应提高热泵 主机运行时的冷凝压力，这会降低热泵工作时的供热系数，使运行能耗增加。
技术实现要素：

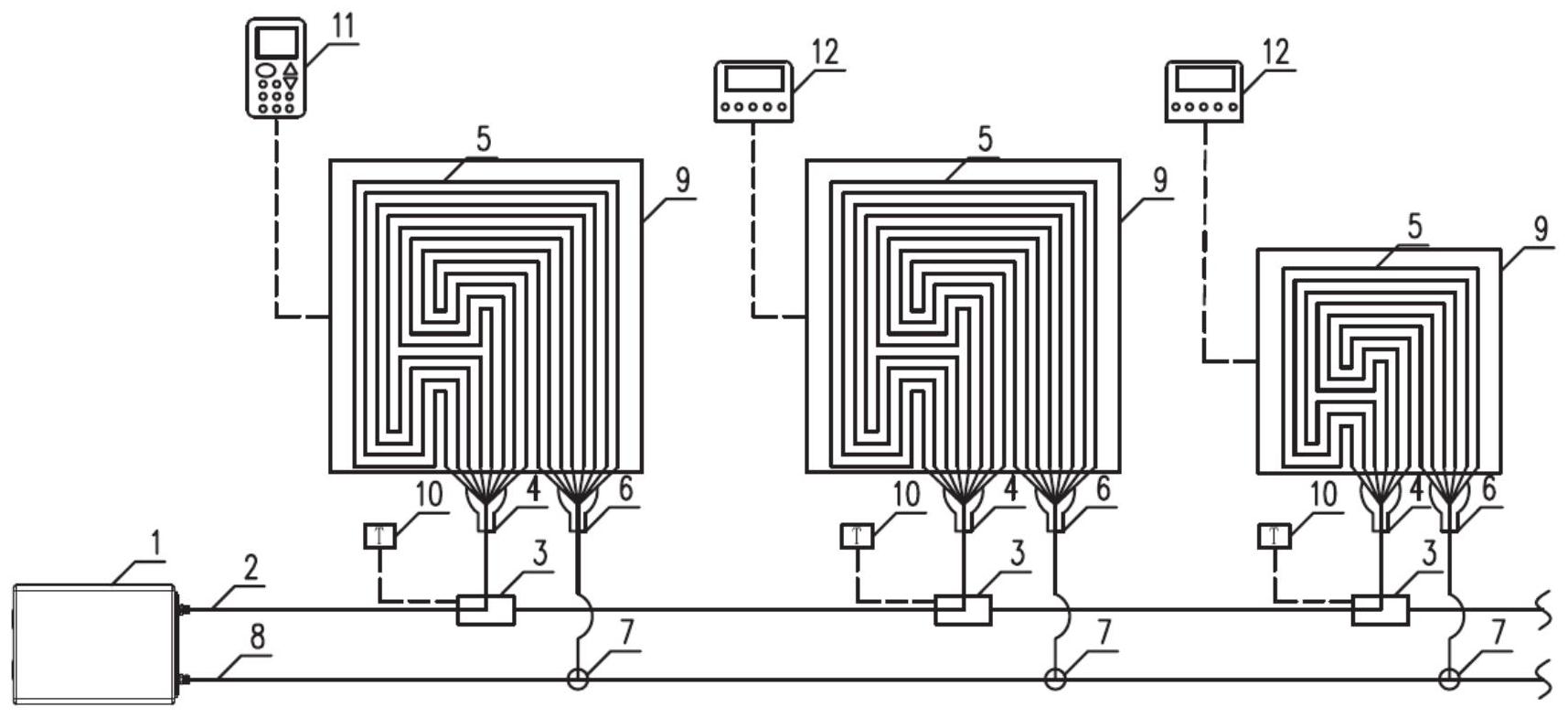

本公开的目的是提供一种基于制冷剂两相流换热的毛细管辐射采暖系统，能够解 决现有空气源热泵室内末端采用风机吹风易产生噪音，采用空气源热泵配合低温水进行地 板辐射采暖时需要配备换热器实现低温水中间换热的等问题，在提高空气源热泵供暖效率 的情况下，减少风机带来的噪音问题。 本公开的一个或多个实施例提供一种基于制冷剂两相流换热的毛细管辐射采暖 系统，包括热泵主机和毛细管网，热泵主机与毛细管网组成循环回路，循环回路中流通有制 冷剂。 所述热泵主机能够将制冷剂加热至过热蒸汽状态，并从毛细管网的入口送入，制 冷剂能够与毛细管网的侧壁进行热交换，以实现毛细管网对外部环境的辐射供暖；过热蒸 汽状态的制冷剂能够在释放部分热量后，使得部分制冷剂凝结以形成气液两相流动状态， 气液两相流动状态的制冷剂能够在流动的过程中保持自身温度不变，以使得毛细管网提供 恒定温度的供暖。 以上一个或多个技术方案的有益效果： 将热泵主机制冷剂直接供入毛细管网中，毛细管网能够间接实现制冷剂与外部环 3 CN 111578362 A 说　明　书 2/4 页 境的换热，同时毛细管网作为冷凝器，通过制冷剂的两相流高效放热，保证地板温度均匀， 室内热舒适性好；毛细管网中制冷剂流量小，供热响应时间短；相比于热泵热水供暖系统， 省去水泵及末端风机等辅助设备，可实现节能运行并保障热舒适性，将对热泵系统的应用 起到积极推动作用。 毛细管网中的制冷剂能够利用两相流动放热中制冷剂温度不变的特性，保持地板 表面温度均匀。相比常用的对流换热末端，末端无风机，冬季供热时不吹风，无噪音，更加舒 适。相比于常规水暖地板辐射采暖，具有同等的舒适性；毛细管网换热端实际作为热泵冷凝 器，减少供热中间环节，具有管理维护工作量少、室内侧无噪音等优点。 取消中间水环路换热环节，将热泵主机应进入冷凝器的制冷剂通过制冷剂管路分 别输送至房间，再进入房间地板内的制冷剂换热盘管，可以节省水泵功耗，同时可以使冷凝 器压力下降，提高热泵主机供热性能；还可获得与地板辐射采暖相同的舒适度和节能运行。 附图说明 构成本申请的一部分的说明书附图用来提供对本申请的进一步理解，本申请的示 意性实施例及其说明用于解释本申请，并不构成对本申请的限定。 图1是本公开实施例中整体结构示意图； 其中，1、压缩机；2、制冷剂供液管；3、分支控制器；4、分支连接头；5、毛细管；6、汇 合连接头；7、合流三通；8、制冷剂回液管；9、地板；10、温度传感器；11、无线遥控器；12、有线 控制面板。
