技术摘要：
本发明提供了一种蛋白‑纳米银复合物的制备方法及制备的复合物和用途,属于纳米技术领域，其制备方法包括纳米银颗粒的制备及纳米银颗粒与纤连蛋白的复合；同时还提供了其制备成的复合物及在制备促进伤口愈合的药物中的应用。其制备的蛋白‑纳米银复合物具有快速愈合伤口 全部
背景技术：
伤口会给患者带来沉重的痛苦和经济负担，慢性伤口在老年人群中非常普遍，尤 其是在糖尿病患者中发病率非常高，且治愈时间非常长，往往需要数月甚至数年的时间才 能治愈，这可能会导致感染或死亡。 在伤口愈合的治疗过程中，往往使用促进皮肤细胞生长的细胞生长因子如角质细 胞生长因子、纤连蛋白、胶原蛋白等等制备成的药剂，作为激活伤口细胞增殖和迁移的触发 剂，促进伤口的愈合。伤口颗粒扩散并迁移，伤口边缘残留的基底角质形成细胞，直到整个 伤口区域重新上皮化，即伤口愈合。 然而，由于蛋白酶对细胞生长因子的生物利用度的影响，在伤口上局部施用生长 因子的结果并不令人满意。大剂量重复给药生长因子可能会改善结果，但会增加治疗费用 并导致非目标组织的血管生成或肿瘤的生长。因此，如何提高皮肤细胞生长因子的生物利 用度，以实现伤口的快速愈合是亟需要解决的技术问题。
技术实现要素：

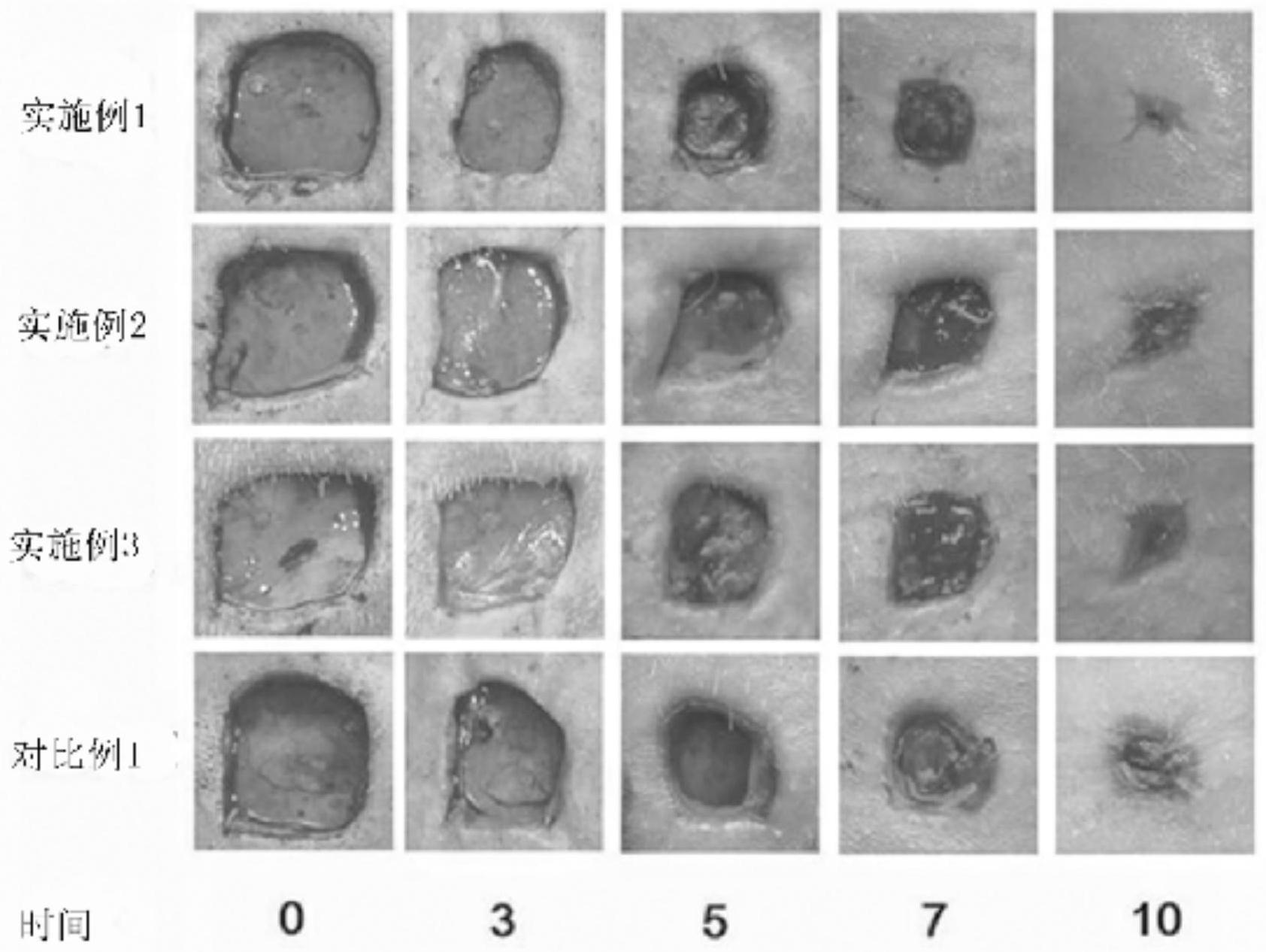

针对以上技术问题，本发明的第一个目的是提供一种蛋白-纳米银复合物的制备 方法，其制备成的蛋白-纳米银复合物具有促进伤口快速愈合的效果。本发明的第二个目的 是提供一种蛋白-纳米银复合物。本发明的第三个目的是提供一种蛋白-纳米银复合物制 剂。本发明的第四个目的是提供蛋白-纳米银复合物在制备伤口愈合药物中的应用。 为实现第一个发明目的是提供一种蛋白-纳米银复合物的制备方法，采用了如下 的技术方案： 一种蛋白-纳米银复合物的制备方法，其由蛋白和纳米银颗粒复合而成； 所述纳米银颗粒由如下方法制备而成： 1）将80-120 mg I型胶原蛋白支架和40-60 mg明胶溶解在250mL、0.05 mol / L 、pH 3.2的乙酸溶液中，在4℃以18000 r / min搅拌90分钟，真空抽吸后在4℃储存过夜； 2）将20-100 ppm纳米银溶液以1：8的体积比添加到充分混合的明胶胶原蛋白悬浮液 中，倒入硅胶管中，两端密封，然后以2x10-5 m / s的速度沿轴浸入冷凝剂中； 3）将硅胶管放入预冷的铝盘中，取下两端的密封，并在-40 ℃、100毫托下冷冻干燥48 小时，然后将干燥形式的纳米银胶原支架材料与京尼平苷交联，用钴-60消毒并在使用前密 封；制备成纳米银颗粒。 通过采用以上的技术方案，制备成的纳米银颗粒粒径均匀，分散性好、性质较为稳 定，较易与蛋白复合制备成目标产物，制备成的蛋白复合物的性能稳定性好。 进一步的，所述的蛋白-纳米银复合物的制备方法，所述蛋白和纳米银颗粒的复合 3 CN 111588837 A 说 明 书 2/4 页 方法如下： 1) 将50μl的pH8.2的硼酸缓冲液和20μl的浓度为0.2 mM的巯基-聚乙二醇-琥珀酰亚 胺酯混合在一起，连续搅拌3小时后添加到(1.4-1.6)μl 浓度为(2.0-3.0)×10−6 M 的蛋白 溶液中，得蛋白溶液； 2) 将纳米银颗粒浸泡在30-50μl的蛋白溶液中，继续搅拌3小时，加入5μl浓度为20 mM 的甲氧基-聚乙二醇-巯基，继续搅拌5-8小时； 3) 以6000转/分的条件离心三次，每次10分钟，最后将蛋白-纳米银颗粒复合物重悬于 200μl的去离子水中。 通过采用上述的纳米银与蛋白的复合方法，可以制备出性能稳定的蛋白-纳米银 复合物。 进一步的，纳米银颗粒制备的步骤1）中，所述的胶原蛋白支架和明胶溶液的质量 比为2:1。 进一步的，所述的硅胶管为直径3 mm，长度10 cm的两端密封管。 进一步的，所述的蛋白为纤连蛋白。 进一步的，纳米银与蛋白复合的步骤1）为：50μl的pH8.2的硼酸缓冲液和20μl的浓 度为0.2 mM的巯基-聚乙二醇-琥珀酰亚胺酯混合在一起，连续搅拌3小时后添加到1.5μl 浓度为2.8×10−6 M 的蛋白溶液中，得蛋白溶液。 通过对制备条件的优化，使制备成的复合物的性能更加稳定。 本发明的第二个目的是提供一种蛋白-纳米银复合物，其由上述的蛋白-纳米银复 合物的制备方法制备而成。 本发明制备的蛋白纳米银复合物，其性能稳定，具有较优的修复愈合后伤口的作 用。 本发明的第三个目的是提供一种由蛋白-纳米银复合物制备的制剂，其组成中包 含有蛋白-纳米银复合物。 进一步的，所述制剂为混悬剂、乳剂、胶丸、凝胶剂、水针剂或粉针剂中的一种。 本发明可以在蛋白-纳米银复合物的基础上，再加入其它的有效成分或者药学上 适宜的辅料，制备成相应的制剂，从而满足不同患者的需求。 本发明的第四个目的是提供蛋白-纳米银复合物在制备伤口愈合药物中的应用。 本发明提供的蛋白-纳米银复合物具有显著的愈合伤口的作用。 综上所述，本发明提供的技术方案具有如下的有益效果： 1、 本技术方案提供的制备方法可行性良好，制备成的蛋白-纳米银复合物分散性好， 性能稳定。 2、本技术方案制备的蛋白-纳米银复合物，具有显著的促进伤口愈合的功效。 3、 本技术方案制备的蛋白-纳米银复合物，无毒副作用。 4、 本发明可以加入药学上适宜的辅料，制备成相应的制剂，从而扩大复合物的应 用。 附图说明 图1为动物药效试验图。 4 CN 111588837 A 说 明 书 3/4 页
