技术摘要：

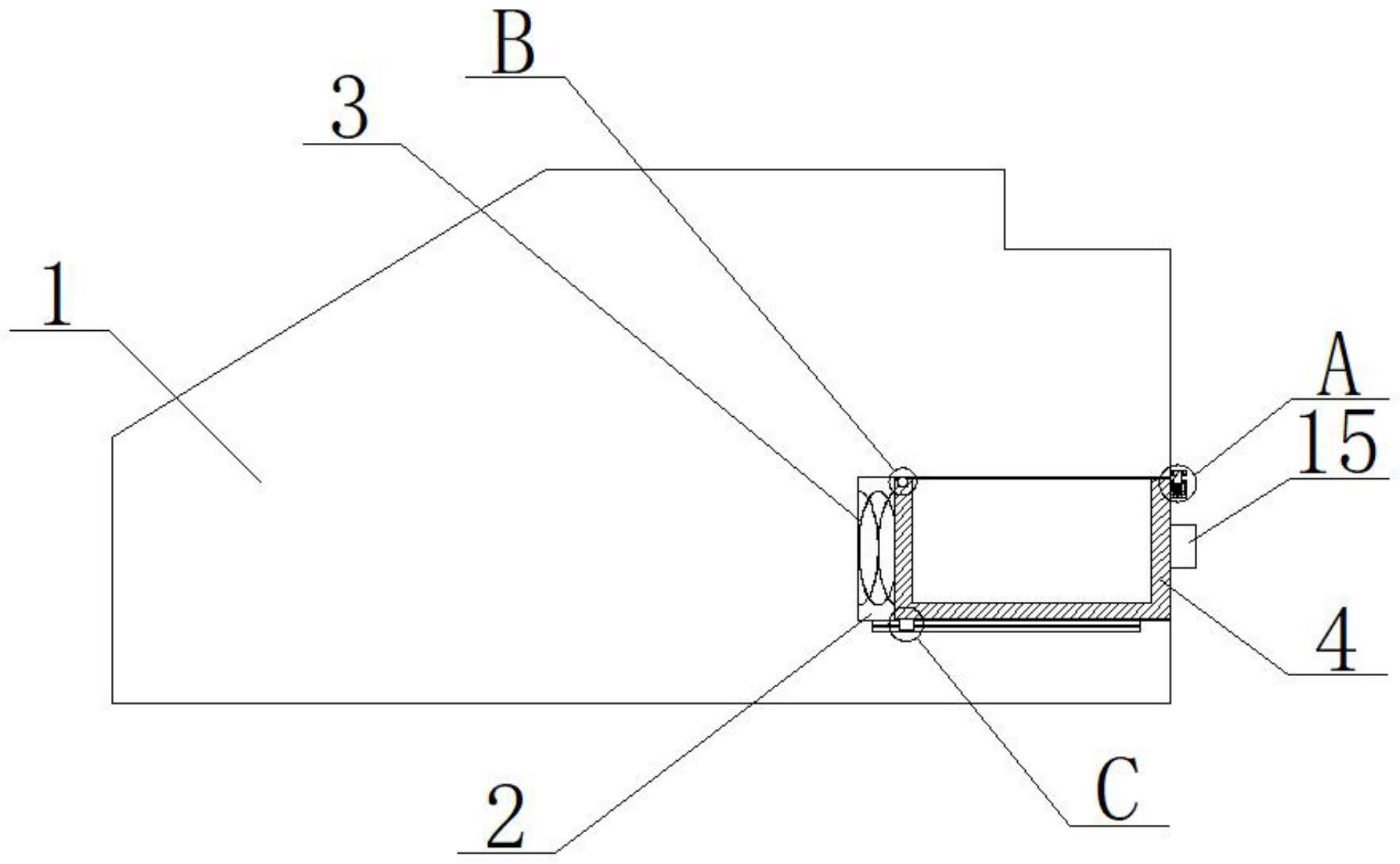

本发明涉及打印机技术领域，且公开了一种具有打印机配件收纳盒的打印机，包括机体，机体的一侧开设有收纳槽，收纳槽的槽底固定连接有第一弹簧，第一弹簧的另一端固定连接有收纳盒，收纳盒与收纳槽相匹配，且收纳盒滑动连接在收纳槽内，收纳盒远离收纳槽槽底的一端连接  全部
背景技术：
打印机(Printer)是计算机的输出设备之一，用于将计算机处理结果打印在相关 介质上。衡量打印机好坏的指标有三项：打印分辨率，打印速度和噪声。打印机的种类很多， 按打印元件对纸是否有击打动作，分击打式打印机与非击打式打印机。按打印字符结构，分 全形字打印机和点阵字符打印机。按一行字在纸上形成的方式，分串式打印机与行式打印 机。按所采用的技术，分柱形、球形、喷墨式、热敏式、激光式、静电式、磁式、发光二极管式等 打印机。 打印机主要由众多的配件组装构成，为了在打印机损坏后可以及时对其进行维 修，有的打印机会专门配备一个收纳盒收装备用的配件，但是一般收纳盒和打印机都是单 独存在的，不方便对其进行放置管理。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种具有打印机配件收纳盒的打印机，具备 将两者合一，便于放置管理的优点，解决了目前一般收纳盒和打印机都是单独存在的，不方 便对其进行放置管理的问题。 (二)技术方案 为实现将两者合一，便于放置管理的目的，本发明提供如下技术方案：一种具有打 印机配件收纳盒的打印机，包括机体，所述机体的一侧开设有收纳槽，所述收纳槽的槽底固 定连接有第一弹簧，所述第一弹簧的另一端固定连接有收纳盒，所述收纳盒与收纳槽相匹 配，且所述收纳盒滑动连接在收纳槽内，所述收纳盒远离收纳槽槽底的一端连接有支撑座， 所述支撑座通过定位机构与机体的侧壁相连接； 所述定位机构包括定位板、定位槽、第二弹簧、定位块和定位孔，所述定位板设置 在支撑座的上方，且定位板固定连接在机体的侧壁上，所述定位槽开设在支撑座的上端，所 述第二弹簧的一端固定连接在定位槽的槽底，所述第二弹簧的另一端与定位块的一端相连 接，所述定位孔对应定位块的位置开设在定位板上，所述定位块远离第二弹簧的一端穿过 定位槽的槽口并向定位孔内延伸，且定位孔与定位块相匹配。 优选的，所述定位块靠近第二弹簧一端位置的侧壁上对称固定连接有滑块，所述 定位槽沿竖直方向对称开设有两条滑槽，所述滑块与滑槽相匹配，且滑块远离定位块的一 端穿过滑槽的槽口并向滑槽内延伸，所述滑块滑动连接在对应的滑槽中。 优选的，所述定位块远离第二弹簧且靠近收纳盒的一端设置为斜面。 优选的，所述收纳盒远离支撑座一端位置的上端开设有滚动槽，所述滚动槽内设 有滚动的滚珠，所述滚珠远离滚动槽槽底的一端穿过滚动槽的槽口设置，且所述滚珠滚动 3 CN 111546794 A 说　明　书 2/4 页 连接在收纳槽的顶部槽壁上。 优选的，所述收纳盒远离支撑座一端位置的盒底固定连接有限位块，所述收纳槽 的底部槽壁上沿水平直线方向开设有限位槽，所述限位块滑动连接在限位槽中。 优选的，所述限位槽内沿水平直线方向固定连接有限位杆，所述限位杆贯穿限位 块设置，且限位块滑动连接在限位杆上。 优选的，所述收纳盒(4)远离收纳槽(2)槽底的一端固定连接有拉把(15)。 (三)有益效果 与现有技术相比，本发明提供了一种具有打印机配件收纳盒的打印机，具备以下 有益效果： 该具有打印机配件收纳盒的打印机，通过设置收纳槽、第一弹簧、收纳盒、支撑座、 定位板、定位槽、第二弹簧、定位块和定位孔，通过定位机构将收纳盒收入机体内，将二者合 二为一，便于放置管理，当需要使用收纳盒时，对卡入定位孔内的定位块施加按压力，定位 块受力后压缩第二弹簧，使得第二弹簧受力发生形变，随着第二弹簧的形变，卡入定位孔内 的定位块逐步向定位槽中运动，当定位块完全从定位孔中脱离后，被压缩的第一弹簧在自 身的复位力推动收纳盒向收纳槽外运动，将装有配件的收纳盒自动推出收纳槽，便于打开 收纳盒进行使用。 附图说明 图1为本发明提出的一种具有打印机配件收纳盒的打印机的结构示意图； 图2为图1中A部分的放大图； 图3为图1中B部分的放大图； 图4为图1中C部分的放大图。 图中：1机体、2收纳槽、3第一弹簧、4收纳盒、5支撑座、6定位板、7定位槽、8第二弹 簧、9定位块、10定位孔、11滚珠、12限位块、13限位槽、14限位杆、15拉把、16滑块、17滑槽、18 滚动槽。
