技术摘要：

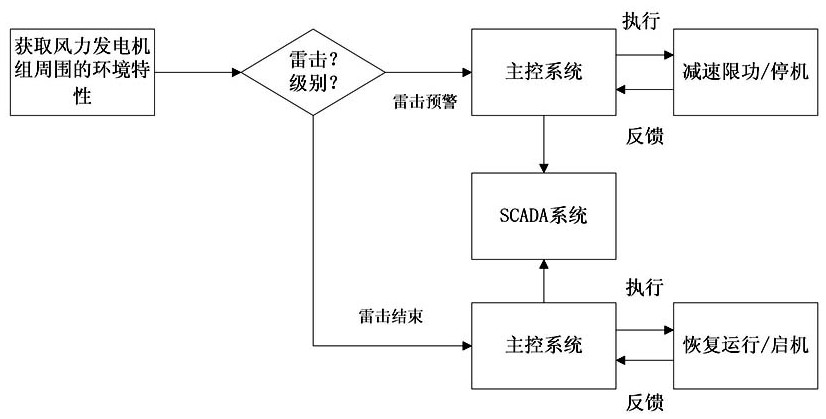

本发明公开了一种风力发电机组主动智能防雷方法，包括步骤：S01、获取风力发电机组周围的环境特性，并对环境特性值进行预处理；S02、对预处理后的环境特性值进行分析判断，对可能产生的雷击进行不同级别的预警判断；S03、根据不同级别的预警信号，控制风机采用多级限速  全部
背景技术：
雷击在风力发电领域一直是最具威胁以及最难解决的问题之一。风电机组为了尽 量多的捕捉风能，其机舱、叶片都是在距地面的极高处，且风机周边一般都没有遮蔽物，这 些特性使得风电机组天然容易遭受自然雷击伤害。随着风电行业的发展，南方山区风资源 开发，高塔机型发展等情况使得风电机组面临的雷击风险愈加严峻。 目前风力发电机组的防雷实现全部采用的是被动防雷路线，即依靠防雷器、碳刷、 接地线等装置将雷电的过电流从风机引至大地，从而避免和减少雷击对风机的损伤。此方 案的缺陷在于任何防雷装置的等级、其抗过电压、过电流和抗电磁感应能力是有限的，在不 同雷击类型（直击雷、感应雷）及雷电强度情况下，并不能完全保证风电机组设备运行的安 全。即风电领域采用的传统的被动防雷系统，在不管多具威胁的雷击情况下均无主动预判 报警和干预功能，各机组始终都在上电运行状态，同时又并不能保证在任何强度的雷击条 件下都能实现完全防雷的效果。这就有一种非常危险的可能：一旦防雷系统有缺陷或者失 效，雷电的强电磁干扰极易干扰破坏风机的控制系统，尤其当风机仍在发电运行时，极易导 致变桨系统故障，使得叶片无法顺利回桨，从而导致风机飞车等严重的机毁人亡事故。此 外，一旦风机防雷装置受损，均会导致风机安全停机，需要人工检查更换受损部件后才能恢 复设备运行。对于经常有雷电天气的风场，需要极大的人工维护成本，排故消缺成本，同时 还影响了设备的可利用率。
技术实现要素：
本发明要解决的技术问题就在于：针对现有技术存在的技术问题，本发明提供一 种具有智能主动防雷功能的风力发电机组防雷方法及系统。 为解决上述技术问题，本发明提出的技术方案为： 一种风力发电机组主动智能防雷方法，包括步骤： S01、获取风力发电机组周围的环境特性，并对环境特性值进行预处理； S02、对预处理后的环境特性值进行分析判断，对可能产生的雷击进行不同级别的预警 判断； S03、根据不同级别的预警信号，控制风机采用多级限速限功运行，并在预警级别达到 最高时回桨主动停机。 作为上述技术方案的进一步改进： 在步骤S01中，所述环境特性包括环境温度、环境湿度、雷达回波强度、环境电场强度、 雷声信号、闪电光信号或气压信号中的一种或多种。 步骤S01中的预处理包括降噪/滤波、模式识别和特征提取。 4 CN 111594398 A 说　明　书 2/6 页 本发明还公开了一种风力发电机组主动智能防雷系统，包括 自动监测模块，用于获取风力发电机组周围的环境特性，并对环境特性值进行预处理； 预警模块，用于对预处理后的环境特性值进行分析判断，对可能产生的雷击进行不同 级别的预警判断；和 主控模块，用于根据不同级别的预警信号，控制风机采用多级限速限功运行，并在预警 级别达到最高时回桨主动停机。 作为上述技术方案的进一步改进： 所述预警模块包括 知识库模块，用于根据实际需要建立知识体系，把已获得的知识连接起来，形成“知识 库规则链表”，并对已获得结论的规则进行特殊标记说明； 数据库模块，用于将客户提供的已知事实和推测出的新的事实存入数据库中，形成各 自的数据链表，即“已知事实链表”和“结论事实链表”，用来存放在问题推理过程中出现的 各种信息问题；和 推理机，用于根据已知事实，利用知识库模块中的知识规划，深究内在的一些事实，最 后总结出新的事实规则。 各种信息问题包括原始证据、最初事实、中间结果和推理结果。 所述预警模块还包括有解释机构，用于对预警信号进行理解和记录，可据此追溯 推理的整个过程，并对推理得出的结论进行合理的解释。 所述自动监测模块包括雷达回波传感器、湿度传感器、电磁感应传感器、声音传感 器、光传感器、气压传感器或温度传感器中的一种或多种；所述雷达回波传感器用于测量雷 达回波强度；所述湿度传感器用于测量环境相对湿度；所述电磁感应传感器用于测量环境 电场强度；所述声音传感器用于测量雷声信号；所述光传感器用于测量闪电光信号；所述气 压传感器用于测量气压信号；所述温度传感器用于测量环境温度信号。 所述湿度传感器和电磁感应传感器安装在机舱罩底部前端；所述雷达回波传感 器、声音传感器、光传感器、气压传感器及温度传感器均安装在机舱罩顶部中央位置。 所述预警模块上设置有读写接口，用于更新预警模块中的数据信息。 与现有技术相比，本发明的优点在于： 本发明的风力发电机组主动智能防雷方法及系统，自动监测风电机组周围的湿度、闪 电、雷声、电场强度等信息，根据监测到的数据，对风机周围即将发生的雷击做出提前动态 预判和预警，并将不同级别的预警信号发送给风机的主控系统，主控系统根据不同级别的 预警信号对执行机构做出不同指令，使风机按相应预警级别限功减速运行，或迅速回桨主 动停机；当判断雷击结束后，会给风机主控系统发出恢复运行信号，使风机恢复全功率运 行，或重新启动。 本发明的风力发电机组主动智能防雷方法及系统，根据不同地域或者风机主动智 能防雷系统配置不同，调整具体的判定规则及预警级别；如在雷电天气频繁及危害较大地 区，检测信号接入更多，预警级别可分得更细，判定规则更灵敏。而对于最简配置，级别只有 2级，当预警模块判定有风险时，风机执行停机，当判定无风险时，风机恢复运行。考虑到风 机从满功率运行到完全停机需要一定时间，预警级别也可分为多级预警，预警级别越高，风 机越趋于更严格的限速限功运行，以便到最高级别预警时，风机很可能已经历前几个级别 5 CN 111594398 A 说　明　书 3/6 页 预警，风机已启动相当的限速限功保护，此时便能更快速执行完全停机以最大程度减免运 行中遭到雷击风险。若情况为有一定雷击风险，但后续风险解除并未产生雷电，智能检测模 块准确判断的结果只是中间某级预警，执行的也只是暂时的限功限速运行，风机并未脱网， 在一定程度保住了发电量的同时，也将风机因脱网对电网造成的冲击降到最小。 本发明的风力发电机组主动智能防雷方法及系统，可拓展增加其它模块和功能， 如每次雷电预警发出及执行/反馈的信息记录，这些信息记录记录在主控系统中，或在此基 础上将相关记录信息传送给风电场中控室以方便电场值班人员对风机实际情况的了解，以 及相关数据的备份。 本发明的风力发电机组主动智能防雷方法及系统，预警模块的解释机构及主控系 统接入到预警模块的读/写接口也是可选的拓展模块；解释机构可对预警判定进行解释和 追溯，并将相关信息通过主控系统读/写接口记录在主控系统/传送到中控室；读/写接口除 接收解释机构数据外，还可方便操作人员通过此接口变更预警模块的知识库数据/解释机 构/预警模块的数据/程序。 本发明的风力发电机组主动智能防雷方法及系统，重点在于“智能”及“主动”防 雷；面对风电机组普遍面临的雷击风险，可提前预判，并在此基础上主动停机运行，最大程 度避免雷击对运行中的风机造成伤害（如飞车、变桨系统故障、其它因强电磁干扰造成的故 障等），保障风机的安全运行。 附图说明 图1为本发明的方法流程图。 图2为本发明的系统方框结构图。 图3为本发明的系统安装结构图。 图4为本发明中预警模块的方框结构图。 图5为本发明中雷声识别原理图。 图6为本发明中推理策略流程图。 图中标号表示：1、自动监测模块；2、预警模块；201、知识库模块；202、数据库模块； 203、推理机；204、解释机构；3、主控模块。
