技术摘要：
本发明公开了一种电车轨道热切割除冰装置，包括固定板，所述固定板底部一端固定连接有支架，所述支架内壁一侧固定连接有驱动电机，所述驱动电机的驱动轴贯穿支架并固定连接有驱动齿轮，所述驱动电机的驱动轴通过轴承与支架转动连接，所述驱动齿轮一侧啮合有从动齿轮，  全部
背景技术：
城市轨道交通为采用轨道结构进行承重和导向的车辆运输系统，依据城市交通总 体规划的要求，设置全封闭或部分封闭的专用轨道线路，以列车或单车形式，运送相当规模 客流量的公共交通方式《，城市公共交通分类标准》中还明确城市轨道交通包括：地铁系统、 轻轨系统、单轨系统、有轨电车、磁浮系统、自动导向轨道系统、市域快速轨道系统。 根据中国专利CN110965518A中所述，本发明通过出风管将热空气导出，且喷出位 置与行走轮的位于同一直线上，则将直接喷在行走轮路过的铁轨上，将铁轨上的积冰熔化 或汽化。 目前使用的电车轨道除冰装置通常耗费热量较多，需要较多的资源产生热量，热 量浪费比较多。
技术实现要素：

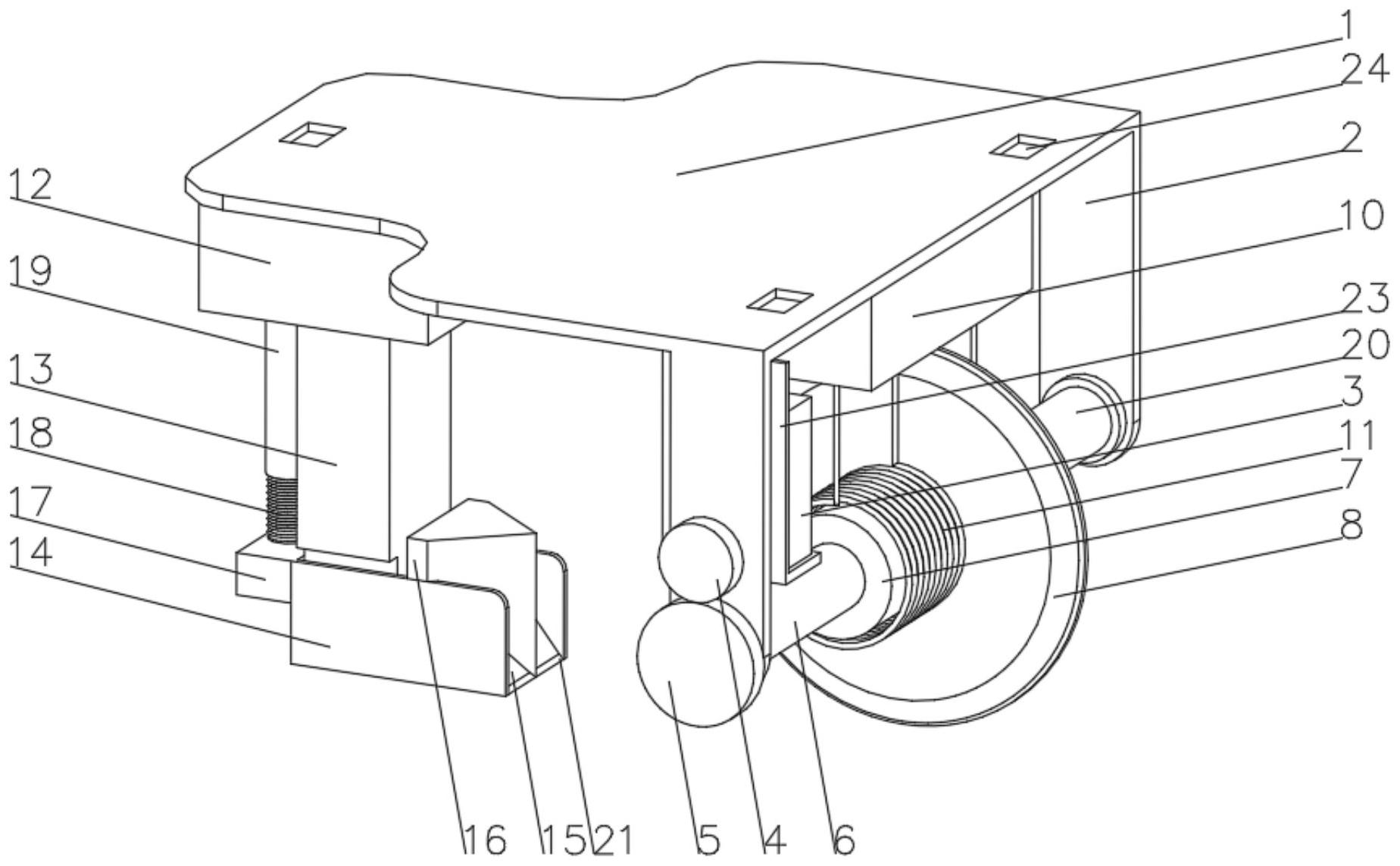

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种电车轨道热切割除冰装置，解决了目前 使用的电车轨道除冰装置通常耗费热量较多，需要较多的资源产生热量，热量浪费比较多 的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种电车轨道热切割除冰 装置，包括固定板，所述固定板底部一端固定连接有支架，所述支架内壁一侧固定连接有驱 动电机，所述驱动电机的驱动轴贯穿支架并固定连接有驱动齿轮，所述驱动电机的驱动轴 通过轴承与支架转动连接，所述驱动齿轮一侧啮合有从动齿轮，所述从动齿轮一侧固定连 接有传动轴，所述传动轴远离从动齿轮的一端贯穿支架并固定连接有第一加热棒，所述第 一加热棒远离传动轴的一端固定连接有切割盘，所述切割盘远离第一加热棒的一侧固定连 接有第二加热棒，所述第二加热棒远离切割盘的一端固定连接有支撑轴，使用时通过第一 加热棒和第二加热棒对切割盘进行加热，切割盘在切割轨道中的冰的时候可通过热量将切 割盘附近的冰层融化，避免冰层底部与轨道黏连在一起，所述支撑轴远离切割盘的一端与 支架内壁一侧转动连接，所述固定板底部一端固定连接有电箱，所述电箱底部连接有电磁 线圈，电磁线圈套在第一加热棒和第二加热棒，当电磁线圈内部通电之后，即可对第一加热 棒和第二加热棒进行加热，第一加热棒和第二加热棒上产生的热量传导至切割盘上，切割 盘被加热之后在切割时即可将附近的冰层融化，所述固定板底部远离支架的一端固定连接 有固定座，所述固定座底部固定连接有固定架，所述固定架底部转动连接有铲冰框，所述铲 冰框内壁底部固定连接有抬升板，可将进入到铲冰框内部的冰块运输到铲冰框顶部，并且 配合导向锥将铲冰框内部的冰块从导向锥两侧排到铲冰框外部，所述抬升板顶部固定连接 3 CN 111576320 A 说　明　书 2/4 页 有导向锥，所述铲冰框一侧固定连接有底座，所述底座顶部固定连接有缓冲弹簧，所述缓冲 弹簧远离底座的一端固定连接有顶杆，所述顶杆远离缓冲弹簧的一端与底座固定连接，当 铲冰框遇到上坡或下坡与平地的交接处时，可通过铲冰框绕固定架转动，避免铲冰框与轨 道内壁底部发生碰撞，可保护铲冰框和轨道，当弯曲部位过去之后，可通过弹簧的弹力再次 将铲冰框放平。 优选的，所述铲冰框内壁一端开设有铲头倒角，方便把冰层与轨道内壁底部分离 开来，所述抬升板倾斜纺织在铲冰框内壁，所述铲冰框的水平倾角比铲头倒角的水平倾角 小，当铲头倒角铲掉的冰层进入铲冰框内部后，可使铲冰框内部的冰层在排出的时候更顺 利，减少阻力。 优选的，所述导向锥设置在铲冰框内壁中心位置，所述导向锥靠近固定架的一端 两侧分别与铲冰框内壁两侧固定连接，可使铲冰框内部的冰块均匀的从铲冰框两侧排出。 优选的，所述固定架底部位于铲冰框内部的部分两侧分别通过转动栓与铲冰框转 动连接，所述固定架底部位于铲冰框内部的部分两侧分别紧贴在铲冰框内壁并与铲冰框内 壁两侧滑动连接，所述固定架位于铲冰框上方的部分两侧分别设置有与铲冰框厚度相同的 凸起，当铲冰框内部的冰块被抬升板抬升至铲冰框顶部时，固定架和固定架两侧的凸起可 将冰块挡住，避免铲冰框内部的冰块在排出的时候从铲冰框上方再次掉入轨道内部。 优选的，所述驱动电机通过支撑板与支架固定连接。 优选的，所述传动轴和支撑轴均通过轴承与支架转动连接。 优选的，所述第一加热棒和第二加热棒均选用碳钢材质制成。 优选的，所述电箱上的电磁线圈设置有两个并且分别套在第一加热棒和第二加热 棒上。 优选的，所述固定板顶部开设有安装槽。 优选的，所述驱动齿轮和从动齿轮之间的传动比为1：3。 (三)有益效果 本发明提供了一种电车轨道热切割除冰装置。具备以下有益效果： (1)、该一种电车轨道热切割除冰装置，通过设置加热切割盘，当切割盘在切割冰 层的时候可将两侧及底部的冰融化，可减轻冰层互相之间的黏连程度，并且减小冰层与轨 道内壁底部的黏连程度，使清理更加方便彻底。 (2)、该一种电车轨道热切割除冰装置，通过设置铲冰框，并且铲冰框可绕固定架 转动，方便遇到弯曲路面时可减轻铲冰框与轨道内壁的碰撞，能够保护铲冰框和轨道内壁。 (3)、该一种电车轨道热切割除冰装置，通过固定架两侧设置凸起，可避免冰块从 铲冰框顶部再次落入轨道中，使除冰效果更好。 附图说明 图1为本发明整体结构示意图； 图2为本发明主视结构示意图； 图3为本发明侧视结构示意图； 图4为本发明切割盘截面结构示意图； 图5为本发明运铲冰框内部结构示意图。 4 CN 111576320 A 说　明　书 3/4 页 图中：1、固定板，2、支架，3、驱动电机，4、驱动齿轮，5、从动齿轮，  6、传动轴，7、第 一加热棒，8、切割盘，9、第二加热棒，10、电箱，11、电磁线圈，12、固定座，13、固定架，14、铲 冰框，15、抬升板，16、导向锥，17、底座，18、缓冲弹簧，19、顶杆，20、支撑轴，21、铲头倒角， 22、转动栓，23、支撑板，24、安装槽。
