技术摘要：
本发明涉及纺纱加捻技术领域，且公开了一种基于气压调节涂蜡装置紧贴纺纱的加捻装置，包括固定框，所述固定框的内部转动连接有螺旋杆，所述螺旋杆的上端啮合连接有均匀分布的转动齿轮，所述转动齿轮的前端转动连接有纱线筒，所述纱线筒转动连接在横杆的前端，所述横杆  全部
背景技术：
纺纱加捻，使用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制线、针织 和刺绣等，分为短纤维纱，连续长丝等，纱线的细度有多重表示方法，例如：号数、公制支数、 英制支数等，纱线的捻度用每米或者每英寸的捻回数来表示。 现有技术中的纺纱加捻大部分是采用环锭纺纱，通过将限位条插入环锭钢丝圈旋 转引入，筒管卷绕速度比钢丝圈快，棉纱被加捻制成细纱，但是在通过纤维加捻的过程中， 纤维表面会产生毛绒杂质和静电现象，静电对于机器的使用存在很大的影响，毛绒会使加 捻过后的纺纱不紧致，导致强度不够。 目前也有在加捻之前对纺纱进行涂蜡的加捻装置，但是加捻装置随着纱线筒绕线 过程中半径逐渐增加，导致涂蜡效果不明显，所以现在急需一种可以在纱线筒半径增加之 后，对纺纱涂蜡效果不会下降的加捻装置。
技术实现要素：

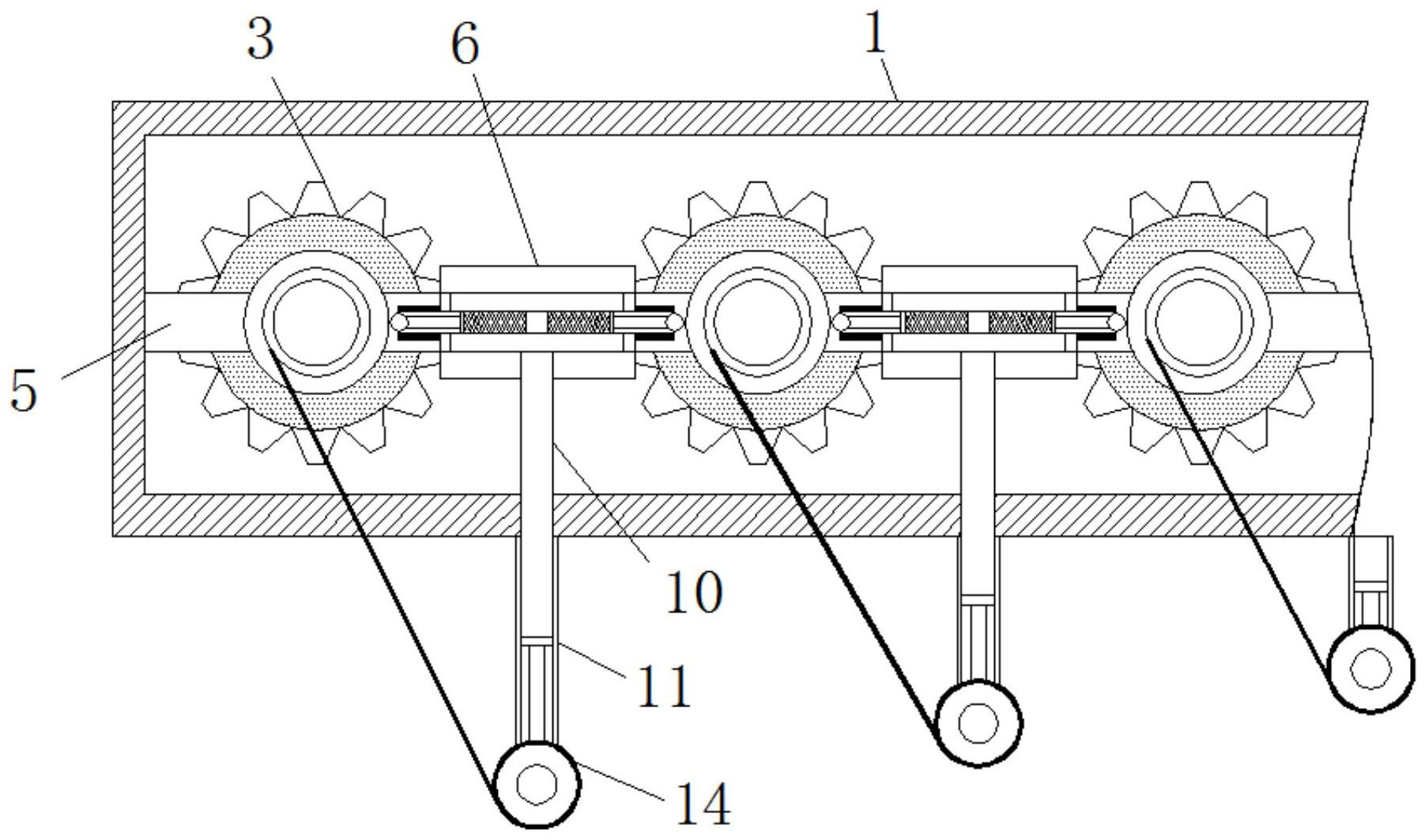

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种基于气压调节涂蜡装置紧贴纺纱的加捻 装置，具备纺纱加捻之后，强度高，效果好等优点，解决了现有加捻装置随着纱线筒半径增 加之后，涂蜡效果不明显的问题。 (二)技术方案 为实现上述纺纱加捻之后，强度高，效果好等目的，本发明提供如下技术方案：一 种基于气压调节涂蜡装置紧贴纺纱的加捻装置，包括固定框，所述固定框的内部转动连接 有螺旋杆，所述螺旋杆的上端啮合连接有均匀分布的转动齿轮，所述转动齿轮的前端转动 连接有纱线筒，所述纱线筒转动连接在横杆的前端，所述横杆上固定安装有连接框，所述连 接框的内部开设有槽体，所述槽体内部的左右两端均滑动连接有移动杆，所述移动杆与槽 体之间固定安装有复位弹簧，所述连接框的下端固定安装有连接管，所述连接管的下端套 设在固定杆上，所述连接管的下端滑动连接有滑杆，所述滑杆的下端通过连接杆转动连接 有变向轮，所述移动杆的相背面上固定安装有蜡块。 优选的，所述螺旋杆的后端固定安装有驱动装置，通过驱动装置带动螺旋杆转动， 螺旋杆与转动齿轮啮合连接带动转动齿轮转动，再带动纱线筒转动，从而可以将纱线筒上 的纱线释放出来，再配合变向轮的作用，可以将不同纱线筒上的纱线释放出去，从而达到了 加捻的效果。 优选的，所述连接框固定安装在两个纱线筒之间，通过在加捻过程中，绕线装置随 着外部线圈增多，半径增加，导致缠绕预紧力降低，从而拉动纱线，带动万向轮在固定杆上 3 CN 111607859 A 说　明　书 2/3 页 上移，再配合连接杆的作用，带动滑杆在连接管中移动，从而可以将连接管中的气压挤进槽 体中，气压挤动移动杆在槽体中运动，从而可以使蜡块靠近纱线筒，达到了不会因为在产时 间加捻过程中，蜡块涂蜡功能降低的效果。 优选的，所述连接管为中空设计，其上端与槽体为连通设计，连通管中的气体可以 通过滑杆的移动进入到槽体中，进而带动移动杆运动。 优选的，所述变向轮与连接管的连接关系为滑动连接，变向轮一方面可以将纱线 筒上的线圈变向进行加捻操作，也可以在固定杆上运动，控制滑杆运动。 优选的，所述纱线筒与变向轮之间通过线连接，纱线筒通过转动齿轮带动转动，通 过线连接带动变向轮转动，使的轮与纱线之间的摩擦力降低，同时也不会因为长时间摩擦 导致纱线上出现毛绒的现象。 优选的，所述蜡块与纱线筒为紧密连接设计，纱线筒上的纱线的加捻之前，会产生 静电和毛绒，如果不对纱线进行涂蜡，则加捻之后的产生强度不达标，且易断，所以蜡块一 直与纱线筒接触为其提供涂蜡的效果。 (三)有益效果 与现有技术相比，本发明提供了一种基于气压调节涂蜡装置紧贴纺纱的加捻装 置，具备以下有益效果： 1、该基于气压调节涂蜡装置紧贴纺纱的加捻装置，通过驱动装置带动螺旋杆转 动，螺旋杆与转动齿轮啮合连接带动转动齿轮转动，再带动纱线筒转动，从而可以将纱线筒 上的纱线释放出来，再配合变向轮的作用，可以将不同纱线筒上的纱线释放出去，从而达到 了加捻的效果。 2、该基于气压调节涂蜡装置紧贴纺纱的加捻装置，通过在加捻过程中，绕线装置 随着外部线圈增多，半径增加，导致缠绕预紧力降低，从而拉动纱线，带动万向轮在固定杆 上上移，再配合连接杆的作用，带动滑杆在连接管中移动，从而可以将连接管中的气压挤进 槽体中，气压挤动移动杆在槽体中运动，从而可以使蜡块靠近纱线筒，达到了不会因为在产 时间加捻过程中，蜡块涂蜡功能降低的效果。 附图说明 图1为本发明结构正面示意图； 图2为本发明结构俯视图； 图3为本发明连接框结构示意图； 图4为本发明连接管结构示意图； 图5为本发明转动齿轮与螺旋杆结构的连接示意图。 图中：1固定框、2螺旋杆、3转动齿轮、4纱线筒、5横杆、6连接框、7槽体、8移动杆、9 复位弹簧、10连接管、11固定杆、12滑杆、13连接杆、14变向轮、15蜡块。
