技术摘要：
本发明公开了一种利用钻孔测量地下水流速装置，其结构包括操控端、显示端、衔接线、测流头、延伸杆、接头端，显示端与操控端为一体化结构，衔接线连接于操控端与接头端之间，其测流头将会通过水的流速进行测量，其延伸杆延伸开，在中导体持续冲力时，其抵边一端面的抵  全部
背景技术：
水位会流经的地方不仅有开放的位置，也有地表下面的流道，暴露于外侧的水位 测量流速较为简单，当需要对地表下的水位进行测量流速是，需要钻出设备能够放入的孔 径，在通过设备的置入对水流进行测量。 基于上述本发明人发现，现有的钻孔测量地下水流速装置主要存在以下几点不 足，比如： 其地表下的水流距离地表面是有一定的深度，在设备测量头延伸至流动的水位内时， 自身的稳定度已经降低，在测量流动的液体时，会有所被冲击，撞击在有限的孔径内受到损 伤。 因此需要提出一种利用钻孔测量地下水流速装置。
技术实现要素：

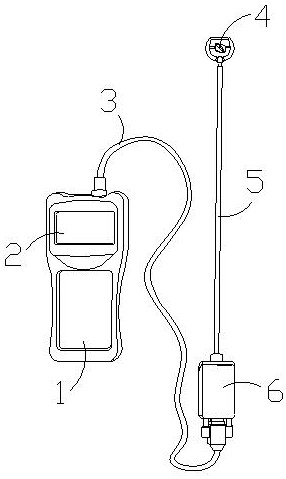

为了解决上述技术其地表下的水流距离地表面是有一定的深度，在设备测量头延 伸至流动的水位内时，自身的稳定度已经降低，在测量流动的液体时，会有所被冲击，撞击 在有限的孔径内受到损伤的问题。 本发明一种利用钻孔测量地下水流速装置的目的与功效，由以下具体技术手段所 达成： 其结构包括操控端、显示端、衔接线、测流头、延伸杆、接头端。 所述显示端与操控端为一体化结构，所述衔接线连接于操控端与接头端之间，所 述接头端内部嵌入有延伸杆，所述延伸杆远离接头端的一端与测流头相连接。 作为本发明的进一步改进，所述延伸杆包括抵边、中导体、抵球、壳隔角，所述壳隔 角与抵边相贴合，所述抵球安装于中导体外表面，所述抵边呈垂直方向均匀分布，所述抵球 为半球形结构。 作为本发明的进一步改进，所述抵边包括中囊、撑向角、延角、抵面、软层，所述中 囊嵌入于软层内部，所述软层外表面贴合有抵面，所述延角与撑向角相连接，所述延角为三 角形结构，所述抵面设有两个且对称分布。 作为本发明的进一步改进，所述撑向角包括单摆角、延层、展口，所述单摆角嵌入 于延层内部，所述展口安装两个单摆角之间，所述单摆角设有两个，所述展口呈前后堆叠的 状态。 作为本发明的进一步改进，所述单摆角包括倾向弧、缓口、隔弧，所述倾向弧贴合 于隔弧外表面，所述缓口与隔弧相连接，所述倾向弧为扇形结构，所述缓口呈一端弧形，另 一端为尖角状。 3 CN 111579808 A 说　明　书 2/4 页 作为本发明的进一步改进，所述抵球包括隔体、匀力角、凹口，所述匀力角与隔体 贴合间隔分布，所述凹口与隔体为一体化结构，所述匀力角设有六个，所述凹口为半球型结 构。 作为本发明的进一步改进，所述匀力角包括延体、顶头、缓球，所述顶头与延体相 贴合，所述缓球嵌入于延体内部，所述顶头为三角形结构。 作为本发明的进一步改进，所述缓球包括外软环、开撑芯、压弧条，所述开撑芯嵌 入于外软环内部，所述外软环与压弧条相连接，所述外软环呈圆环形结构，所述压弧条为弧 形结构。 与现有技术相比，本发明具有如下有益效果： 1.其测流头将会通过水的流速进行测量，其延伸杆延伸开，在中导体持续冲力时，其抵 边一端面的抵面将会承受外抵触力，内部面比外侧的大，形成受力面并且聚集分散的作用， 在延层对单摆角施力时，其隔弧与倾向弧将会引导力往外凹扯，引导外层抵力的方向，中端 的抵面受力时，内部的中囊将会支撑开缓冲力，能够在设备受水流冲击时，对其冲击的力进 行释放缓冲，从而将其抵住，推回原位。 2.在中导体受力时，最先承受外力的是匀分开的隔体与匀力角，单面受力时，将往 另一侧进行释放，让延体往顶头上施展缓冲力，在超过支撑力时，开撑芯与压弧条的配合来 缓冲顶头的硬力，能够在水流力还不大时，内部对其进行防护缓冲，不会抵触到外层起到大 反抗力。 附图说明 图1为本发明一种利用钻孔测量地下水流速装置的结构示意图。 图2为本发明一种延伸杆的正视内部结构示意图。 图3为本发明一种抵边的正视内部结构示意图。 图4为本发明一种撑向角的正视内部结构示意图。 图5为本发明一种单摆角的正视内部结构示意图。 图6为本发明一种抵球的正视内部结构示意图。 图7为本发明一种匀力角的正视内部结构示意图。 图8为本发明一种缓球的正视内部结构示意图。 图中：操控端-1、显示端-2、衔接线-3、测流头-4、延伸杆-5、接头端-6、抵边-w1、中 导体-w2、抵球-w3、壳隔角-w4、中囊-s01、撑向角-s02、延角-s03、抵面-s04、软层-s05、单摆 角-001、延层-002、展口-003、倾向弧-e11、缓口-e22、隔弧-e33、隔体-x01、匀力角-x02、凹 口-x03、延体-g1、顶头-g2、缓球-g3、外软环-m01、开撑芯-m02、压弧条-m03。
