技术摘要：
本发明公开了一种定向井、水平井动力钻具高边定位工具，由定位总成和平面标定总成组成；所述定位总成包括定位底座、定位针筒、满眼定位针和捆绑机构，所述平面标定总成包括连接在定位底座长方形工作平面上一侧定位针筒外侧的转轮支架、固定在转轮支架外侧的转轴、转轮  全部
背景技术：
动力钻具作为钻井工具，在定向井、水平井等复杂结构井的施工中已经得到广泛 的应用，不但可以控制井眼轨迹达到施工的目的，并且有效地提高了钻井效率，有利于非常 规油气藏的勘探开发，提高油气产量；利用钻井液的能量转换提高钻头转速，有利于提高机 械钻速；由于该工具技术成熟，在钻井施工现场已经得到广泛的应用。 在钻井过程中施工前为了更精确的测量仪器和动力钻具的角差，需要在动力钻具 的旁通阀处做与高边位置相同的记号。目前，现场中仍使用最原始的目测方法去标定记号。 此方法需要将动力钻具转动并使其固定不动才可以目测刻线位置，这样就使得精确的测量 工作出现了较大的误差，甚至可能会造成严重的后果并且存在一定的危险性。 为了保证在现场确定修复后或在旁通阀处没有高边标记的动力钻具的旁通阀处 做高边标记的定位，并且可以一个人准确、安全地完成动力钻具的高边定位工作，必须有一 种安全、准确、简单地动力钻具高边定位工具。目前动力钻具高边定位工具存在精度低、测 量操作复杂、危险系数大的缺点。为保证在动力钻具上面高边定位的顺利实施，必须有满足 定位高边的简单有效地安全定位设备。
技术实现要素：

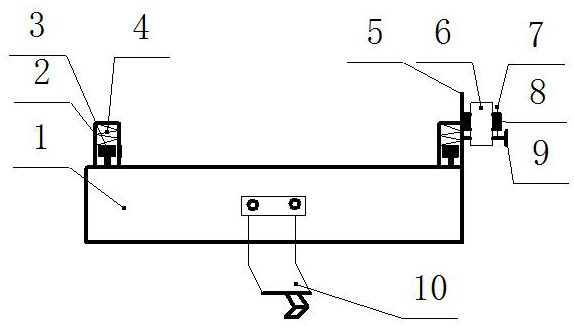

本发明目的是针对现有技术存在的问题，提供一种结构简单、测量准确、效率高、 操作简单且安全可靠的定向井、水平井动力钻具高边定位仪，用于在现场确定修复后或在 旁通阀处没有高边标记的动力钻具的旁通阀处做高边标记的定位，为定向井的角差测量提 供准确的高边。 本发明的技术方案是： 一种定向井、水平井动力钻具高边定位仪，由定位总成和平面标定总成组成；所述定位 总成包括定位底座、定位针筒、满眼定位针和捆绑机构，其中，定位底座顶部设有一长方形 工作平面；两个定位针筒分别垂直方向固定在定位底座的长方形工作平面的两端；两个满 眼定位针分别插接在两个定位针筒的内孔，且下端穿过定位底座的工作平面；所述平面标 定总成包括连接在定位底座长方形工作平面上一侧定位针筒外侧的转轮支架、固定在转轮 支架外侧的转轴、转轮，以及固定在转轮顶部的水平尺。 所述满眼定位针顶部带有外凸沿，且顶部与定位针筒之间设有弹簧，满眼定位针 底部带有针尖。 在定位底座长方形工作平面下面设有限位螺母，限位螺母与满眼定位针构成限位 配合。 在定位底座的工作平面上开设直线观察标记槽，满眼定位针的轴心线、观察标记 3 CN 111578912 A 说　明　书 2/3 页 槽的中心线和转轴的轴心线在同一平面内。 所述捆绑机构是在定位底座沿两长侧边延伸有弹性壁，两弹性壁之间通过橡皮带 挂钩、橡皮带挂槽配合。 所述平面标定总成还包括转轮限位螺栓，所述转轮设有螺栓孔，转轮限位螺栓穿 过螺栓孔与转轮支架连接构成转轮锁定配合。 本发明具有以下优点： 1、操作简单。单人使用皮带把工具绑在动力钻具本体高边刻槽处，用定位针插入高边 刻槽中，调整水平尺达到水平状态后用限位螺栓固定。再将工具放在动力钻具旁通阀处并 用皮带绑在动力钻具本体上。转动工具，使得水平尺处于水平状态，即找到动力钻具高边位 置。 2、定位精度高。可以准确地完成动力钻具的高边定位工作，不管动力钻具的高边 刻线侧向什么方向，都可以非常安全、准确的在动力钻具的旁通阀处定位高边 3、各组件均固定于外壳体上，与外壳体固定连接。使用方便、结构紧凑，便于在现场的 使用和存放。 附图说明 图1一种定向井、水平井动力钻具高边定位仪结构主视图； 图2一种定向井、水平井动力钻具高边定位仪结构俯视图； 图3一种定向井、水平井动力钻具高边定位仪结构右视图。 图中：1．定位底座，2．定位针筒，3．满眼定位针，4．弹簧，5．转轮支架，6．转轮，7．卡 箍，8．转轴，9．限位螺栓，10．橡皮带挂钩，11．水平尺，12．观察标记槽，13．橡皮带挂槽，14． 限位螺母。
