技术摘要：
本发明涉及一种壁挂式洗衣机，包括：控制板；电控盒；支架结构，所述支架结构包括引导导线从控制板延伸至电控盒的引导部。本发明设置支架结构，所述支架结构的引导部用来引导导线从控制板延伸至电控盒，防止导线触及运动或危险部件，同时也防止导线发生晃动触及运动或  全部
背景技术：
壁挂式洗衣机由于可以安装到墙上，因此可以在狭窄空间中使用。作为一款高端 时尚的家电产品，市场对该产品的细节设计要求很高。相关技术中的壁挂式洗衣机的紧急 拉绳安装后容易出现晃动，当出现紧急状况时，使用不方便，不利于及时地进行操作，进而 影响壁挂式洗衣机的工作性能。 壁挂式洗衣机内部设有各种导线，壁挂式洗衣机由于其自身大小的限制，内部空 间有限，一般壁挂式洗衣机设有控制板和电控盒，导线在狭窄的空间内从控制板延伸至电 控盒的过程中容易与其他部件接触或发生碰撞，或者导线在振动时会发生晃荡触及运动或 危险部件，且导线数量多种类多也容易混乱，导致导线的磨损、伤害等。 有鉴于此，特提出本发明。
技术实现要素：

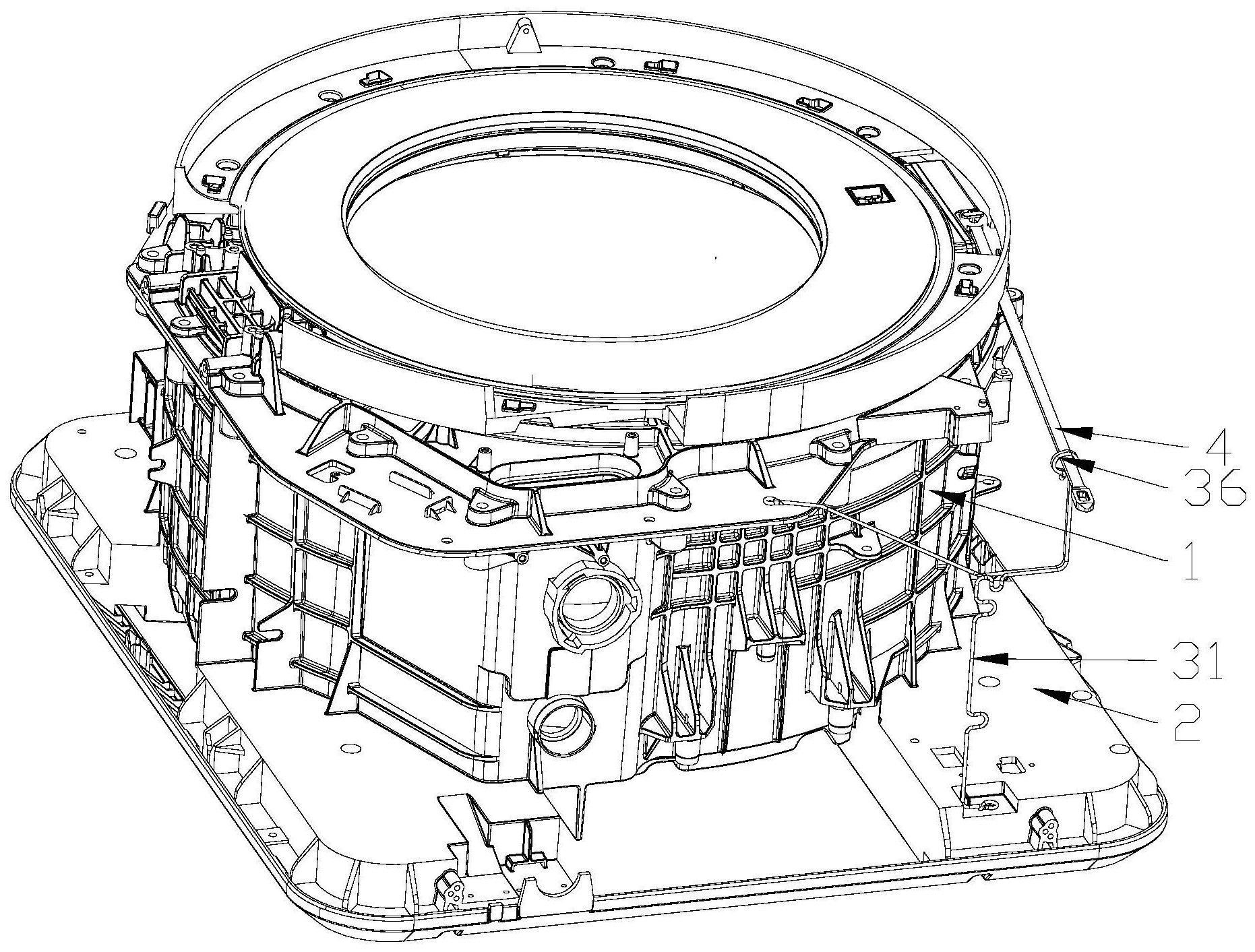

本发明的目的在于提供一种壁挂式洗衣机。 为实现该目的，本发明采用如下的技术方案： 一种壁挂式洗衣机，包括： 控制板； 电控盒； 支架结构，所述支架结构包括引导导线从控制板延伸至电控盒的引导部。 进一步地，控制板设置在外筒前方，电控盒设置在外筒侧部的后方，引导部引导导 线从外筒前方远离外筒延伸至外筒侧部的后方。 进一步地，所述洗衣机还包括将外筒连接到墙壁上的挂耳，电控盒设置在挂耳上， 引导部引导导线从控制板延伸至挂耳， 优选的，所述外筒筒壁上设有至少一个径向向外凸出的挂耳，所述外筒通过挂耳 装配于墙壁上，电控盒设置在挂耳凸出于外筒的部分， 更优选的，所述外筒筒壁的四个角分别设有一个挂耳，所述控制板设置在外筒左 下方，电控盒设置在外筒右下侧的挂耳上。 进一步地，所述支架结构由一根管状本体/柱状本体弯曲形成， 优选的，所述管状本体/柱状本体的外表圆滑， 更优选的，所述支架结构的弯曲处均圆滑过渡。 进一步地，所述管状本体/柱状本体从控制板出发向远离外筒的方向延伸一段距 离后向挂耳方向弯曲形成引导部，导线绑缚/缠绕在引导部上向挂耳上的电控盒延伸， 优选的，所述导线外侧设有防导电的绝缘部。 进一步地，所述支架结构上还设有防止导线从引导部滑脱/防止绑缚导线的结构 4 CN 111576005 A 说　明　书 2/8 页 滑脱无法绑缚导线的防脱部， 优选的，所述防脱部在管状本体/柱状本体弯曲形成引导部的过程中弯曲形成， 更优选的，所述防脱部为管状本体/柱状本体弯曲形成的凸起。 进一步地，所述支架结构上还设有增强支架结构强度的加强部， 优选的，所述加强部在管状本体/柱状本体弯曲形成引导部的过程中弯曲形成， 更优选的，所述加强部为管状本体/柱状本体弯曲形成的凸起。 进一步地，所述防脱部/加强部设置在引导部向挂耳延伸的弯曲段上， 优选的，所述防脱部/加强部均圆滑过渡。 进一步地，所述支架结构还包括将支架结构固定连接的连接部， 优选的，所述连接部包括设置在管状本体/柱状本体两端的连接孔，紧固件穿过连 接孔分别与控制板和挂耳连接， 更优选的，所述连接孔由管状本体/柱状本体的两端部弯曲形成。 进一步地，所述支架结构还包括限位连接部的连接、防止支架结构发生旋转的限 位部， 优选的，所述限位部包括设置在连接孔上的限位凸起，控制板和/或挂耳上设有与 限位凸起配合的限位凹槽/限位孔， 更优选的，所述限位凸起为管状本体/柱状本体弯曲形成连接孔后再次弯曲形成 的凸出于连接孔的端头。 与现有技术相比，本发明具有如下有益效果： 1、本申请中设置支架结构，所述支架结构的引导部用来引导导线从控制板延伸至 电控盒，防止导线触及运动或危险部件，同时也防止导线发生晃动触及运动或危险部件，又 为导线找到了延伸路线，防止连接错误与其他部件缠绕等问题的发生。 2、支架结构的结构简单、易成型，可延伸的距离长，且占用空间小。 3、所述支架结构上还设有防止导线从引导部滑脱/防止绑缚导线的结构滑脱无法 绑缚的防脱部。 4、所述支架结构上还设有增强支架结构强度的加强部。 附图说明 附图作为本发明的一部分，用来提供对本发明的进一步的理解，本发明的示意性 实施例及其说明用于解释本发明，但不构成对本发明的不当限定。显然，下面描述中的附图 仅仅是一些实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他附图。在附图中： 图1示出了本发明所提供的壁挂式洗衣机示意图； 图2示出了本发明壁挂式洗衣机正视图； 图3示出了本发明支架结构示意图； 图4示出了本发明支架结构示意图。 其中各组成名称如下： 1、外筒，2、挂耳，3、支架结构，31、引导部，32、防脱部，33、加强部，34、连接部，35、 限位部，36、导向支撑部，361、导向孔，362、开口，4、紧急拉杆，5、导线。 5 CN 111576005 A 说　明　书 3/8 页 需要说明的是，这些附图和文字描述并不旨在以任何方式限制本发明的构思范 围，而是通过参考特定实施例为本领域技术人员说明本发明的概念。
