技术摘要：
一种消防、喷水除尘装置，其特征是：水箱安装在车架上方，安装在水箱出水管口上的输水管上，依次安装有第一手动球阀、过滤器、水泵、安全阀、水电磁换向阀；放水开关和单向阀分别安装在水电磁换向阀的下面；消防水管的一端，安装在水电磁换向阀的第一出水管口上；主出  全部
背景技术：
目前铁路钢轨表面需要打磨维护保养，打磨设备上的砂轮磨石与钢轨表面打磨时 会产生大量的高温打磨火花，打磨时火花飞溅到钢轨两侧路边的干草、树叶等其它易燃物 上，极易引起这些易燃物燃烧引起火灾事故发生。同时打磨时会产生大量金属粉尘，该粉尘 若被施工人员吸入后给身心健康带来极大危害；为此，有必要设计一种可消防、喷水除粉尘 装置。
技术实现要素：

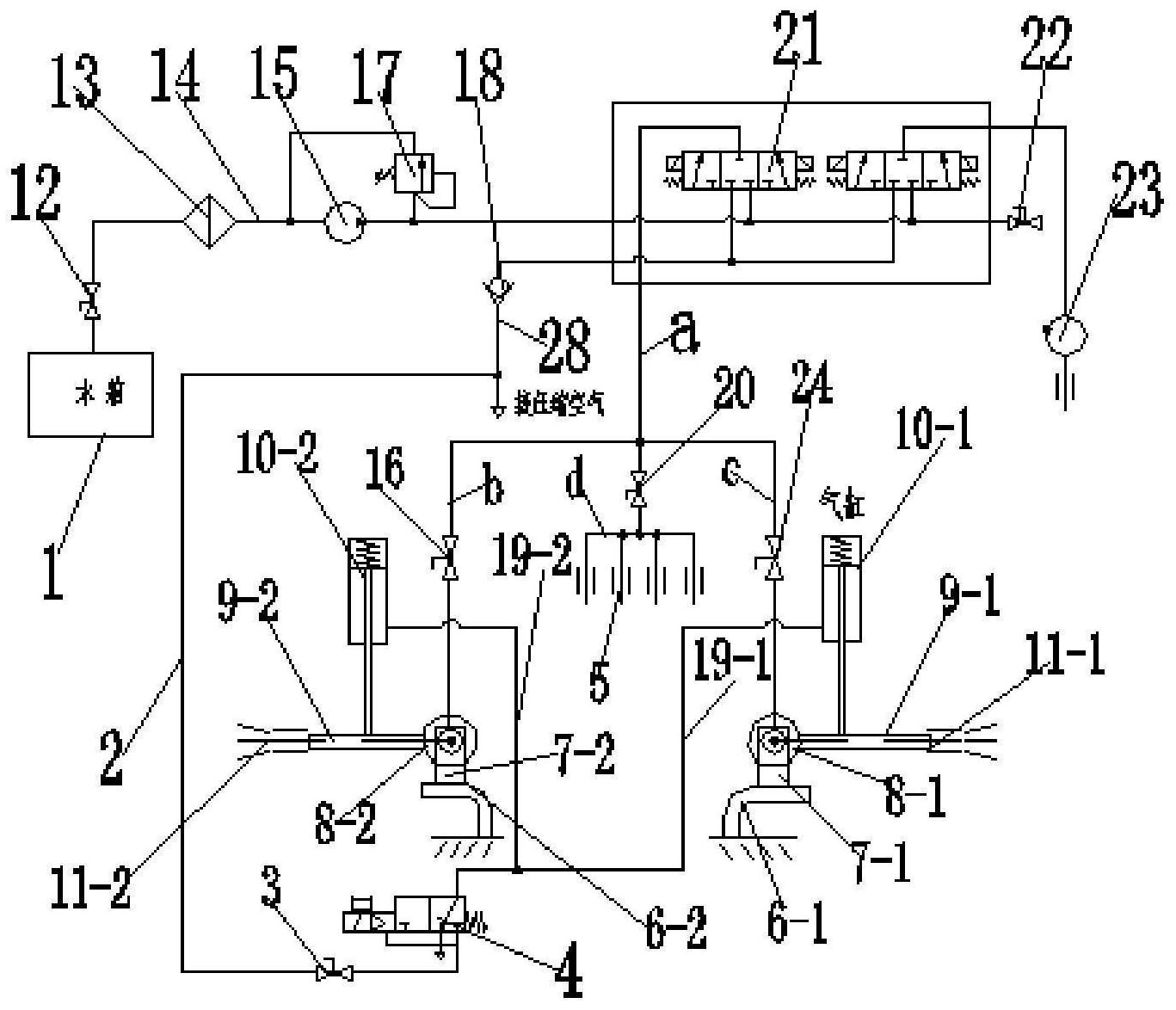

本发明的目的是针对现有技术中存在的缺陷，提供一种消防、喷水除尘装置；该装 置能够对铁路轨道打磨时的作业现场产生的金属粉尘进行喷水除尘，同时对铁路轨道两侧 发生易燃物燃烧进行喷水灭火、实现降尘和消防双功能。 本发明的技术方案是：一种消防、喷水除尘装置，包括水箱、输水管道、气管道、球 阀、气动电磁阀、喷头、角钢、固定块、旋转接头、不锈钢管、气缸、过滤器、水泵、安全阀、单向 阀、电磁换向阀、消防水管。 所述的一种消防、喷水除尘装置,水箱安装在车架上方，输水管安装在水箱出水管 口上，在输水管上依次安装有第一手动球阀、过滤器、水泵、安全阀、水电磁换向阀，放水开 关和单向阀分别安装在水电磁换向阀的下面；消防水管（软管）的一端，安装在水电磁换向 阀的第一出水管口上。 主出水管道的一端安装在水电磁换向阀的第二出水管口上，主出水管道的另一端 与安装有除尘喷雾头的第三不锈钢管连接在一起；主出水管道上装有第三手动球阀。 第一出水支管和第二出水支管的一端管头，分别连接在主出水管道上；第一出水 支管和第二出水支管的另一端分别连接在结构相同的第一喷水喷头装置和第二喷水喷头 装置上；在第一出水支管和第二出水支管上，分别安装有第二手动球阀和第四手动球阀。 所述的喷头装置：第一不锈钢管尾端与第一旋转接头连接在一起，前端设有第一 喷头，第一旋转接头绕其中心轴任意转动；第一旋转接头中心轴端外螺纹，装在第一固定块 出水口的内螺纹上，组成第一喷头装置；第一喷头装置中的第一固定块，连接在第一角钢 上；第二喷头装置中的第二固定块与第一喷头装置中的第一固定块的结构相同。 所述的气缸：用销轴将第一气缸的尾端和活塞杆,分别铰链在车架前端两侧焊接 的第一支撑座和第一不锈钢管上的第一铰链座上； 第二气缸和第二不锈钢管与第一气缸和第一不锈钢管结构和安装方法相同；第一气 缸、第二气缸的上内腔内分别设有弹簧。 所述的固定块：第一固定块进水口和第二固定块进水口，分别与主出水管道的第 一分支路管和第二分支路管连接，第一分支路管和第二分支路管上分别安装有第四手动球 3 CN 111593623 A 说　明　书 2/4 页 阀和第二手动球阀，第四手动球阀和第二手动球阀分别用于第一分支路管和第二分支路管 的水路通断。 第二喷头装置中的第二不锈钢管、第二旋转接头、第二喷头、第二旋转接头和第二固块 与第一喷头装置结构和安装方法相同。 所述的气管道：气管道中压缩气体来自车辆压缩空气源提供,第一气管道与水电 磁换向阀连接，管道上安装有单向阀；第二气管路上装有球阀、气动电磁阀，气动电磁阀出 气口分两路与第一气缸、第二气缸的进气口连接。 所述的固定块，第一固定块和第二固定块进水口，分别与主出水管道上连接第一 出水支管和第二出水支管连接；第一固定块和第二固定块内部进出口贯通。 在第一出水支管和第二出水支管上，分别安装有第二手动球阀和第四手动球阀， 手动球阀用于喷水头的水路通断。 本发明的有益效果是：一种消防、喷水除尘装置运用在钢轨打磨设备上，一是在钢 轨打磨作业时，喷水头喷出的水能够消除钢轨两侧易燃物燃烧；并具有高压远距消防作用； 二是在钢轨打磨作业时，该装置中的喷雾头喷出水雾，抑制了钢轨打磨中产生的金属粉尘 飞扬，避免了对施工人员身体侵害；三是提高了铁路钢轨表面打磨维护质量，保证了列车运 行安全。 附图说明 下面结合附图和实施例对本发明作进一步说明。 图1是本发明结构示意图； 图2是主视图； 图3是本发明俯视图； 图4是喷水装置和气缸安装示意图。 在图中1.水箱，2.第二气管道，3.气管路球阀，4.气动电磁阀，5.喷雾头，6-1.第一 角钢，6-2.第二角钢，7-1.第一固定块，7-2.第二固定块，8-1.第一旋转接头，8-2.第二旋转 接头，9-1.第一不锈钢管，9-2.第二不锈钢管，10-1.第一气缸，10-2.第二气缸，11-1.第一 喷头，11-2.第二喷头，12.第一手动球阀，13.过滤器，14.输水管道，15.水泵，16.第二手动 球阀，17.安全阀，18.单向阀，19-1第一支气管，19-2.第一支气管，20.第三手动球阀，21.水 电磁换向阀(三位四通电磁换向阀)，  22.放水开关，23.消防水管(软管)，24.第四手动球 阀，25-1.第一销轴，25-2.第二销轴,26-1.第一支撑座，26-2.第二支撑座，27-1.第一铰链 座，27-2.第二铰链座，a.主出水管道，b.第一出水支管,c.第二出水支管，d.第三不钢管， 28.第一气管道。
