技术摘要：
本发明公开了一种帽型长桁芯模拔模夹持装置，包括帽型芯模、刚性支撑体、锁紧装置和牵引装置；帽型芯模安装后与长桁和蒙皮紧贴，帽型芯模设置匹配的刚性支撑体；刚性支撑体填充于帽型芯模端头，依靠锁紧装置的夹紧力实现帽型芯模与刚性支撑体的紧箍，牵引装置与刚性支  全部
背景技术：
帽型加筋结构类复合材料制件具有优异的力学性能，在飞机机身等主承力结构上 有着广泛的应用，无论是采用共胶接或共固化方案成型此类制件时均需使用芯模进行支撑 和传压，但是在固化脱模过程中，由于芯模与长桁内表面紧贴，再加上固化过程渗出的多余 树脂填充长桁与芯模之间的间隙，从而导致脱模困难，传统的采用工具钳夹持并拖拽拔模 的方法由于受力点的集中，容易导致芯模局部撕裂，当零件尺寸较大，帽型长桁较长甚至有 曲率的情况下，长桁芯模与长桁之间的摩擦力将大大增加，采用传统的拔模方法会大大增 加脱模难度和风险，降低脱模效率，甚至会出现产品报废的情况，因此设计一种拔模夹持装 置提高脱模的方便性和稳定性具有较高的工程应用价值。
技术实现要素：

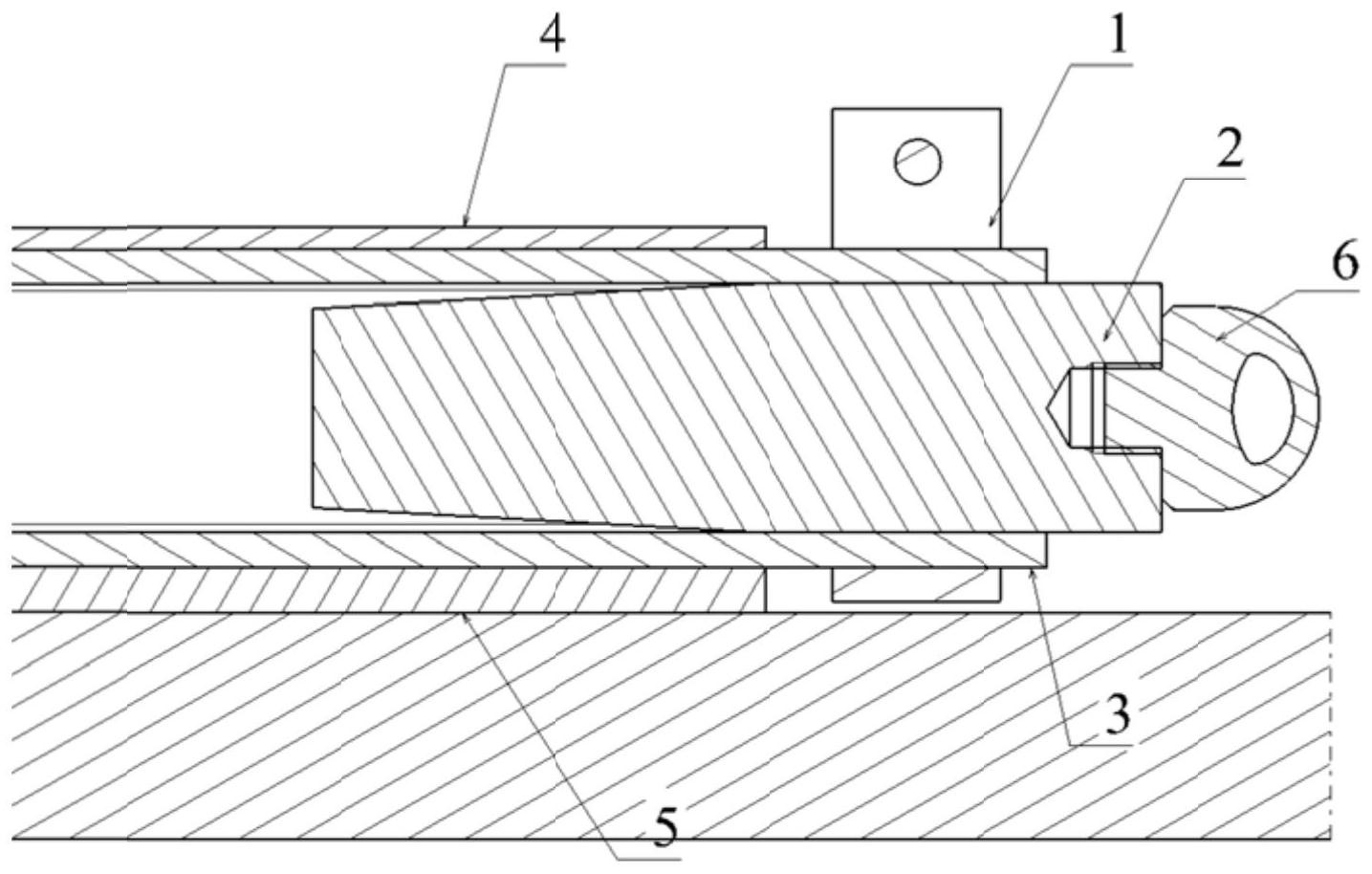

本发明的目的是通过设计一种帽型长桁芯模的拔模夹持装置，改变传统的点夹持 方式为均匀的面夹持方式，降低拔模过程中可能产生的由于应力集中而导致的长桁芯模撕 裂的风险，提高脱模的方便性，稳定性及高效性。 本发明的目的是通过以下技术方案来实现的： 一种帽型长桁芯模拔模夹持装置，包括帽型芯模、刚性支撑体、锁紧装置和牵引装 置；长桁和蒙皮置于工装之上并形成帽型芯模的容置空间，帽型芯模安装后与长桁和蒙皮 紧贴，帽型芯模内腔设置有匹配的刚性支撑体；刚性支撑体填充于帽型芯模端头，其前段与 帽型芯模内表面紧密贴合，尾段为楔形，依靠锁紧装置的夹紧力实现帽型芯模与刚性支撑 体的紧箍，牵引装置与刚性支撑体采用可拆卸连接，通过外力拉动牵引装置进行帽型芯模 脱模。刚性支撑体填充于帽型芯模端头，刚性支撑体露出部分为8mm-12mm，最优尺寸为 10mm。刚性支撑体包括固定段和缩小段；固定段的截面为形状不变的梯形，缩小段的截面为 同轴的梯形，缩小段的截面梯形面积从近固定端的一侧到远离固定段侧逐渐减小。锁紧装 置包括第一夹板和第二夹板，第一夹板与第二夹板通过螺栓固定。 本发明的有益效果是：本发明在帽型芯模端头内填充一种与长桁内表面紧密贴合 的刚性支撑物，并在帽型芯模端头的外表面使用锁紧装置将帽型芯模与刚性支撑物紧箍， 牵引装置与刚性支撑体连接，拔模时使用外力拉动通过外力拉动牵引装置，借助刚性支撑 体与锁紧装置增大芯模受力面积，极大地降低了长桁芯模在拔模时可能产生的撕裂的风 险，提高了脱模的稳定性。 下面结合附图进一步详细描述本发明的技术方案。 3 CN 111590798 A 说　明　书 2/3 页 附图说明 图1是典型帽型加筋结构类复合材料零件及芯模位置结构示意图； 图2是刚性支撑体结构示意图； 图3是锁紧装置结构示意图； 图4是牵引装置结构示意图； 图5是本发明一种帽型长桁芯模拔模夹持装置的结构示意图； 图6是本发明一种帽型长桁芯模拔模夹持装置的部分剖面图； 图中编号说明：1-锁紧装置，2-刚性支撑体，3-帽型芯模，4长桁，5-蒙皮，6-牵引装 置，7-工装。
