技术摘要：
本发明提供了一种防呆支架组及服务器机箱，防呆支架组包含固定于机壳的止挡件及装设于机壳两侧的第一支架和第二支架。第一支架的防呆件固定于其侧板且遮挡其底板的其中一穿槽。第一支架在装设于机壳的第一装设位置时，止挡件穿设于底板的另一穿槽，并与第一支架的另一  全部
背景技术：
现今电子装置的配置日趋复杂，其组装工序亦日趋繁复。若于组装电子装置时，电 子元件有任何装设方向或装设种类错误的情形，则可能导致电子装置无法作用。举例来说， 若风扇模块的装设方向错误，将无法有效进行电子装置的散热，进而可能导致电子装置元 件的损坏。因此为了避免组装错误，需要在电子装置的设计时制作防呆的结构设计。 防呆的结构设计通常是在电子装置与零组件上分别设计具有方向性的互补性结 构，让组装者仅在电子装置与零组件正确组装时，能够使电子装置与零组件相互结合，用于 避免组装错误而导致成本的增加。而对于电子装置多道的组装工序，在每个环节都应避免 组件错误的安装，以确保电子装置能正常作用。然而，若为了达到每道工序的正确组装而各 别增设组件之间对应的防呆结构，或是新设计多个包含防呆结构的组件，则将增加电子装 置整体的生产成本。以风扇模块为例，现有技术中为了避免风扇模块组装方向错误，需要在 电子装置机壳两侧的风扇支架上设计相异的防呆结构，而需使用不同的模具来制造两侧的 风扇支架，进而增加了电子装置整体的生产成本。因此，如何能满足每道组装工序都能正确 组装的要求下，在电子装置的防呆结构设计及生产成本之间取得平衡，是本领域技术人员 可进一步探讨的课题。
技术实现要素：

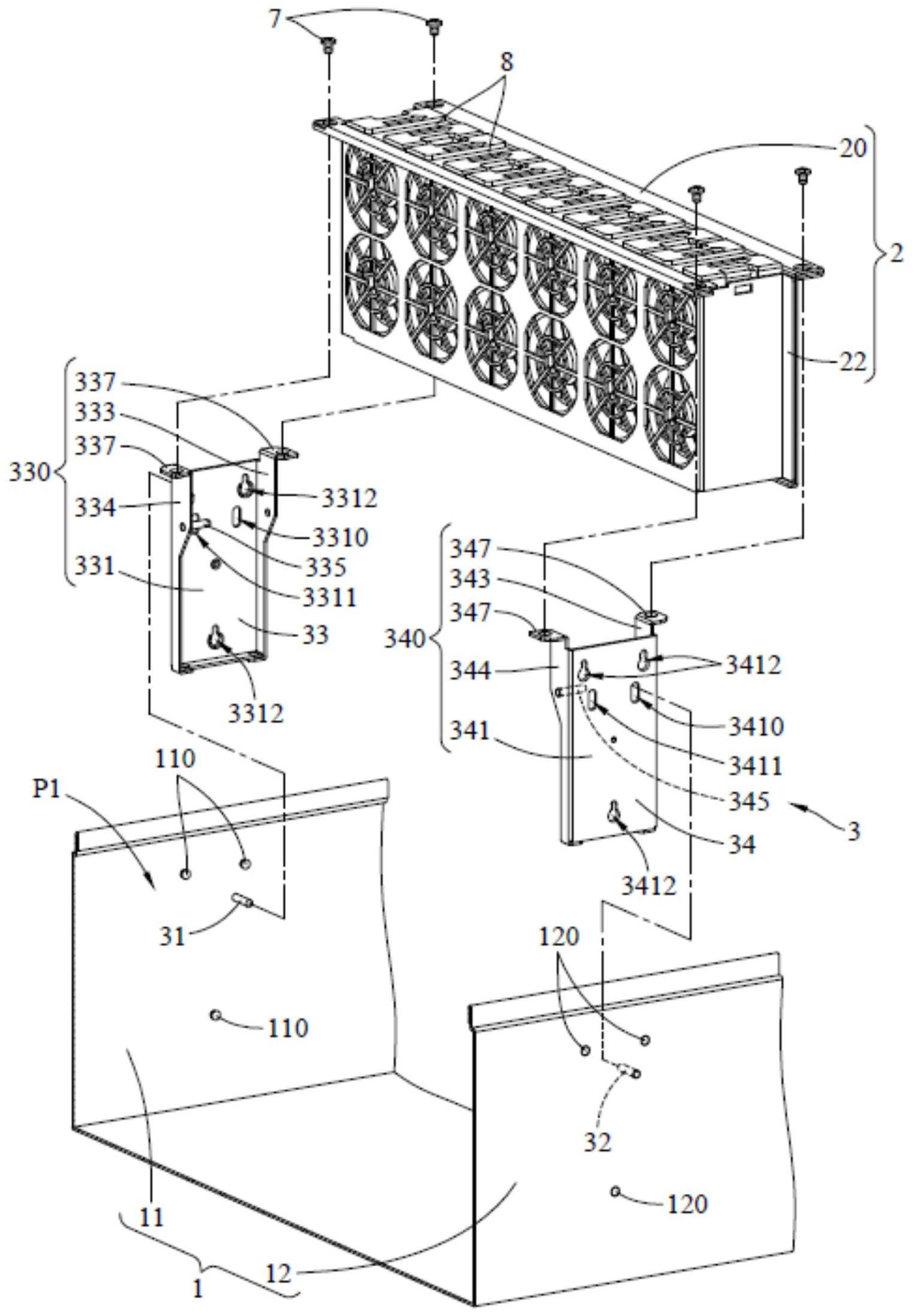

本发明的目的在于提供一种防呆支架组及服务器机箱，以解决现有技术中为了达 到每道工序的正确组装而各别增设组件之间对应的防呆结构，或是新设计多个包含防呆结 构的组件，而增加电子装置整体生产成本的问题。 本发明的一实施例提供的防呆支架组用于装设于一服务器机箱的一机壳并用于 供一组装架设置。组装架包含一架本体及分别从架本体相对两侧凸出的两个固定侧板。防 呆支架组包含一第一止挡件、一第一支架以及一第二支架。第一止挡件用于固定于机壳。第 一支架用于装设于机壳的一侧的一第一装设位置，且第一支架包含一第一底板、两个第一 侧板以及一第一防呆件。其中，第一底板具有两个第一穿槽，两个第一侧板分别连接于第一 底板的相对两侧且均与第一底板不平行，且第一防呆件固定于其中一个第一侧板且遮挡第 一底板的其中一个第一穿槽。第一支架在装设于第一装设位置时，第一止挡件穿设于第一 底板的另一个第一穿槽并与另一个第一侧板间形成用于供组装架的其中一个固定侧板穿 设的一第一让位空间。第二支架用于装设于机壳的相对一侧的一第二装设位置，且第二支 架包含一第二底板、两个第二侧板以及一第二防呆件。其中，第二底板具有两个第二穿槽， 两个第二侧板分别连接于第二底板的相对两侧且均与第二底板不平行，且第二防呆件固定 于其中一个第二侧板且遮挡第二底板的其中一个第二穿槽。当第二支架装设于第一装设位 4 CN 111596739 A 说　明　书 2/6 页 置时，第二防呆件所占空间与第一止挡件所占空间重叠。当第一支架装设于第一装设位置 且第二支架装设于第二装设位置时，第一防呆件与第二防呆件用于阻挡组装架的两个固定 侧板，使其中一个固定侧板穿设于第一让位空间，进而使组装架维持于一预设组装位置。 本发明的另一实施例提供的服务器机箱包含一机壳、一组装架及一防呆支架组。 组装架包含一架本体以分别从架本体相对两侧凸出的两个固定侧板。防呆支架组包含一第 一止挡件、一第一支架以及一第二支架。第一止挡件固定于机壳。第一支架用于装设于机壳 的一侧的一第一装设位置，且第一支架包含一第一底板、两个第一侧板以及一第一防呆件。 其中，第一底板具有两个第一穿槽，两个第一侧板分别连接于第一底板的相对两侧且均与 第一底板不平行，且第一防呆件固定于其中一个第一侧板且遮挡第一底板的其中一个第一 穿槽。第一支架在装设于第一装设位置时，第一止挡件穿设于第一底板的另一个第一穿槽 并与另一个第一侧板间形成以供组装架的其中一个固定侧板穿设的一第一让位空间。第二 支架用于装设于机壳的相对一侧的一第二装设位置，且第二支架包含一第二底板、两个第 二侧板以及一第二防呆件。其中，第二底板具有两个第二穿槽，两个第二侧板分别连接于第 二底板的相对两侧且均与第二底板不平行，且第二防呆件固定于其中一个第二侧板且遮挡 第二底板的其中一个第二穿槽。当第二支架装设于第一装设位置时，第二防呆件所占空间 与第一止挡件所占空间重叠。当第一支架装设于第一装设位置且第二支架装设于第二装设 位置时，第一防呆件与第二防呆件阻挡组装架的两个固定侧板，使其中一个固定侧板穿设 于第一让位空间，进而使组装架维持于一预设组装位置。 根据上述实施例提供的防呆支架组及服务器机箱，通过在机壳上对应第一支架预 设的装设位置处设置第一止挡件，并配合第二支架的第二防呆件的阻挡，可避免第二支架 误装于第一装设位置，进而避免第一支架误装于第二装设位置。并且，通过第一防呆件与第 二防呆件阻挡组装架的固定侧板，使其中一个固定侧板穿设于第一止挡件与第一侧板间形 成的第一让位空间，进而使组装架维持于预设组装位置，以实现防呆的作用，防止组装架内 散热风扇装设的方向错误，可确保服务器能正常散热。 此外，由于第一支架的第一底板、第一侧板与第一支撑板与第二支架的第二底板、 第二侧板与第二支撑板之间具有相同的结构，故仅需使用同一模具即可制造生产，之后再 将第一防呆件铆接在第一侧板，并将第二防呆件铆接在第二侧板，以制成彼此镜像对称的 第一支架和第二支架。如此，无需使用不同的模具来制造第一支架和第二支架，而可节省服 务器机箱整体的制造成本。 以上关于本
