技术摘要：
本申请公开了一种成像装置及电子设备。成像装置包括第一框架、第二框架及成像模组。第二框架收容在第一框架内成像模组收容在第二框架内。在驱动力的作用下，第二框架能够带动成像模组相对第一框架运动以补偿成像模组的抖动量。成像模组包括支架、镜头组件及感光元件。  全部
背景技术：
摄像头拍摄被摄场景时，若摄像头出现抖动，则镜头和图像传感器会发生偏移，导 致摄像头获取的图像的清晰度降低，成像质量较差。为了防止抖动对成像品质造成影响，可 以将摄像头组件与云台马达相结合，通过云台马达驱动摄像头组件相对于云台马达运动实 防抖。但摄像头组件需要与云台马达具有一定空间才能相对于云台马达运动，如此，会大大 增加使整个摄像头模组的尺寸。
技术实现要素：

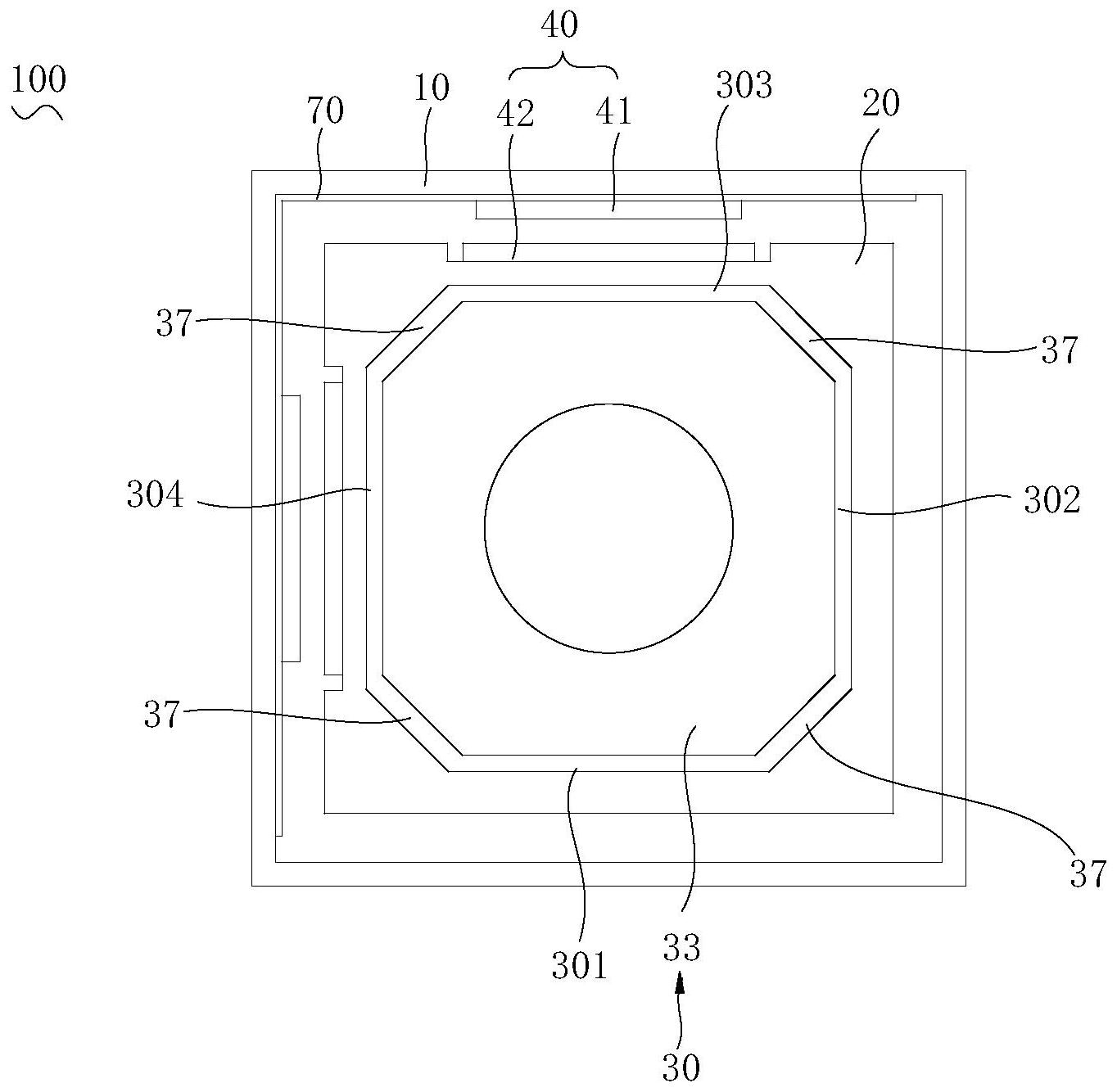

本申请实施方式提供一种成像装置及电子设备。 本申请实施方式的成像装置包括第一框架、第二框架及成像模组。所述第二框架 收容在所述第一框架内所述成像模组收容在所述第二框架内。在驱动力的作用下，所述第 二框架能够带动所述成像模组相对所述第一框架运动以补偿所述成像模组的抖动量。所述 成像模组包括支架、镜头组件及感光元件。所述镜头组件及所述感光元件均收容在所述支 架内，所述支架开设有至少一个第一切角，光线经过所述镜头组件到达所述感光元件，所述 感光元件用于将光信号转换为电信号以成像。 本申请实施方式的电子设备包括壳体及成像装置，所述壳体与所述成像装置结 合。所述成像装置包括第一框架、第二框架及成像模组。所述第二框架收容在所述第一框架 内所述成像模组收容在所述第二框架内。在驱动力的作用下，所述第二框架能够带动所述 成像模组相对所述第一框架运动以补偿所述成像模组的抖动量。所述成像模组包括支架、 镜头组件及感光元件。所述镜头组件及所述感光元件均收容在所述支架内，所述支架在开 设有至少一个第一切角，光线经过所述镜头组件到达所述感光元件，所述感光元件用于将 光信号转换为电信号以成像。 本申请实施方式的成像装置及电子设备中，通过在成像模组上开设至少一个第一 切角，以减小成像模组相对第一框架运动时沿成像模组的光轴方向上的位移，有利于减小 成像装置所需要的安装空间。 本申请的实施方式的附加方面和优点将在下面的描述中部分给出，部分将从下面 的描述中变得明显，或通过本申请的实施方式的实践了解到。 附图说明 本申请的上述和/或附加的方面和优点从结合下面附图对实施方式的描述中将变 得明显和容易理解，其中： 图1是本申请某些实施方式的成像装置的立体组装示意图； 图2是图1中成像装置的立体分解示意图； 3 CN 111586269 A 说　明　书 2/8 页 图3是图1中成像装置沿III-III线的部分截面示意图； 图4是图1中成像装置沿IV-IV线的部分截面示意图； 图5是某些实施方式中的成像装置的平面结构示意图； 图6是某些实施方式中的成像装置的平面结构示意图； 图7是某些实施方式中的成像装置的平面结构示意图； 图8是某些实施方式中的成像装置的平面结构示意图； 图9是图1中成像装置的盖体与铰接件的结构示意图； 图10是图1中成像装置的盖体与铰接件的另一视角的结构示意图； 图11是图1中成像装置的部分立体分解示意图； 图12是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图13是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图14是某些实施方式中成像装置的第一驱动组件及第二驱动组件的位置示意图； 图15是本申请某些实施方式的成像装置中的第一驱动件与磁感应器件的位置关 系示意图； 图16是本申请某些实施方式的成像装置中的第一驱动件与磁感应器件的位置关 系示意图； 图17是本申请某些实施方式的电子设备的平面结构示意图。
