技术摘要：
一种触摸式空调控制器面板开关包括触摸反馈系统，触摸反馈系统包括：触摸单元；电源LDO和LIN收发单元；灯光驱动单元和LED，灯光驱动单元与LED连接，LED为视觉反馈执行器；电机供电单元、电机驱动单元和线性电机，三者依次连接，电机供电单元为电机驱动单元供电，电机驱  全部
背景技术：
汽车行业作为经济支柱型产业之一，也是发展速度最快的行业之一。汽车是一种 由动力驱动，具有4个或4个以上车轮的非轨道承载的车辆，主要用于载人载物，由于汽车涉 及多个方面的功能控制及实现，因而整体具有大量的零部件，集成了众多最新、最前沿的黑 科技。 汽车内部会涉及种类繁多的控制开关，常见的有按钮式开关、翘板式开关等。而随 着科学技术的不断进步，智能化和便捷化的需求不断增大，触摸开关作为一种新型车内开 关，通过触摸实现汽车功能的控制，在汽车中使用日渐增多，其未采用机械式部件，而且能 够与成形操纵面相吻合，给汽车行业带来了更高的可靠性与美观性，受到了广大消费者地 关注，并逐渐成为市场新宠。 用户通过手指触碰即可通过触摸开关控制汽车的相关功能的打开或关闭，但目前 市场上的触摸开关仅仅起着一个通过被触摸而进行对应功能的打开或关闭的作用，用户对 触摸开关操作后无法确定是否打开或关闭了该对应功能，而且无法知道开关启动的如何， 即触摸开关并不会针对用户的操作对用户进行一个信息反馈的提示，举例说用户触摸开关 后，触摸开关或触摸开关对应的系统不会告诉操作者这个功能是否启动了以及启动效果如 何。因此在在人机交互的应用上，传统的触摸开关还是存在较大缺陷。随着技术发展及使用 需求的不断增加，越来越多的汽车用户、汽车制造厂家都希望在触摸开关上集成听觉、触觉  、视觉以及更多物理反馈来加强人机交互体验。
技术实现要素：

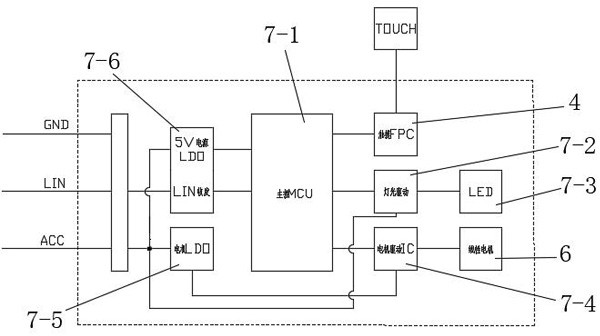

本发明的目的是为了解决目前汽车上的触摸开关无反馈、用户在用车过程中无法 及时快速的确定开关状态等问题，提供一种集成了触觉反馈和灯光反馈的触摸式空调控制 器面板开关。 为了达到上述发明目的，本发明采用以下技术方案：一种触摸式空调控制器面板 开关，包括触摸反馈系统，所述触摸反馈系统包括： 触摸单元，用于接收触摸信号； 电源LDO和LIN收发单元，分别与主控单元、灯光驱动单元连接供电及进行LIN信号的收 发； 灯光驱动单元和LED，所述灯光驱动单元与LED连接，所述LED为视觉反馈执行器； 电机供电单元、电机驱动单元和线性电机，三者依次连接，电机供电单元为电机驱动单 元供电，所述电机驱动单元控制线性电机，所述线性电机为触觉反馈执行器； 主控单元，与所述触摸单元、电源LDO和LIN收发单元、灯光驱动单元、电机驱动单元分 4 CN 111584284 A 说　明　书 2/5 页 别连接用于接收各个单元发送的信号并控制各个单元； 所述主控单元将识别到的触摸信号通过LIN通信发送给空调控制器，所述空调控制器 反馈启动信号给主控单元，所述主控单元根据该启动信号驱动视觉反馈执行器、触觉反馈 执行器中的一个或两个输出信号反馈。 进一步的，所述主控单元采用CY8C4146AZI-S455  TQFP-64型号； 或者，所述电源LDO和LIN收发单元采用TJA1028T  SOIC-8型号； 或者，所述灯光驱动单元采用NPIC6C4894  SO-20型号的芯片； 或者，所述电机供电单元采用TLE4284DV50  TO-252-3型号的电源； 或者，所述电机驱动单元采用DW7912FC  FCQFN-20型号的芯片； 或者，所述线性电机采用JHV-12H1-L00型号的电机。 进一步，所述触摸单元采用柔性电路板，所述柔性电路板中的触摸传感器采用 PEDOT材质或者柔性电路板中的导线和网格采用导电银浆。 更进一步的，还包括面板、壳体、PCBA线路板、固定块、金属弹片、固定板和底座，所 述面板、触摸单元、壳体、PCBA线路板、固定板、底座由上至下依次安装，所述壳体下表面设 有所述线性电机，所述触摸反馈系统的其余元件设于所述PCBA线路板上。 更进一步的，还包括两个装饰条，分别设于所述面板上表面和侧面。 更进一步的，所述线性电机与壳体通过卡扣连接固定； 或者，所述面板材质包括PC和ABS两种材质，所述面板表面喷涂由UV涂料； 或者，所述壳体与所述PCBA线路板通过卡扣连接固定； 或者，所述壳体或底座的材料采用PC、ABS材质中的一种； 或者，所述PCBA线路板采用FR-4材质； 或者，所述固定板采用不锈钢材质； 或者，所述触摸单元采用触摸FBC。 更进一步的，还包括若干个固定块，均匀固定安装在所述固定板上表面两者组成 固定板模组，所述PCBA线路板设于所述固定块上表面，所述底座与固定板模组固定连接。 更进一步的，还包括金属弹片和固定块，所述面板、壳体、PCBA线路板三者通过螺 钉连接组成面板模组，所述金属弹片一端与所述面板固定连接，另一端与固定板模组上的 固定块固定连接。 更进一步的，还包括柔性密封条，设于所述底座的外周上，用于缓冲面板模组在触 觉反馈的振动。 更进一步的，所述底座上设有线束，线束一端与所述PCBA线路板通过插接件连接。 本发明与现有技术相比，有益效果是：采用本发明的触摸式空调控制器面板开关， 当用户触摸操作开关时，开关会快速给予用户相关的灯光反馈以及触觉反馈，从视觉和触 觉上增加了人机交互，大大提高了用户体验，准确的反馈能大大提升用户的操作准确性，提 升用户操作水平；本面板开关结构简单，安装使用方便可靠，提高了用户对触摸进程。 附图说明 图1 是触摸式空调控制器面板开关的触摸反馈系统功能框图； 5 CN 111584284 A 说　明　书 3/5 页 图2a是触摸式空调控制器面板开关的爆炸图； 图2b是图2a的局部放大图； 图3是PCBA线路板的示意图； 图4a是面板的正面结构示意图； 图4b是图4a的A-A向的示意图； 图4c是面板的背面结构示意图； 图4d是面板模组的结构示意图； 图4e是壳体与PCBA线路板安装状态正面示意图； 图4f是壳体与PCBA线路板安装状态侧面示意图； 图5a是线性电机、壳体与PCBA线路板安装状态正面示意图； 图5b是图5a的C-C向示意图； 图5c 是面板、PCBA线路板与固定块安装状态正面示意图； 图5d是图5c的D-D向示意图； 图5e是壳体与密封条安装状态示意图； 图5f是图5e侧面示意图； 图5g是PCBA线路板与固定块安装状态正面示意图； 图5h是图5g侧面示意图； 图6a是底座的示意图； 图6b是图6a的E-E向示意图。 图中：面板  1，装饰条Ⅰ  2，装饰条Ⅱ  3  ，4，壳体  5，线性电机  6  ，PCBA线路板7， FPC接口70，固定块  8  ，金属弹片  9  ，固定板  10  ，密封条  11，底座  12  ，线束  13  ，接插件  14  ，螺钉  15。
