技术摘要：

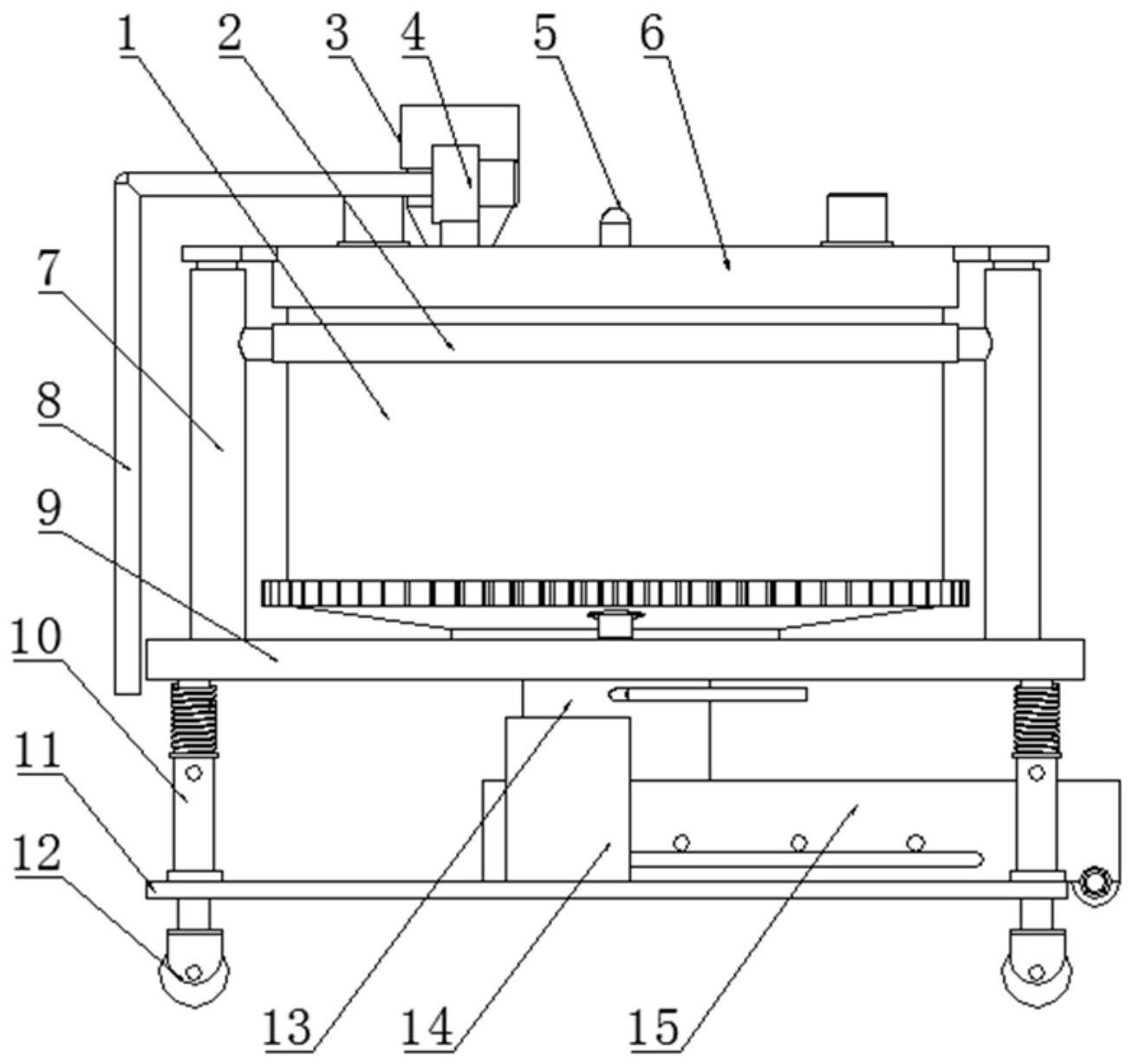

本发明公开了一种高效饲料生产混料用搅拌装置，包括搅拌罐、吸料机、升降杆和蒸汽发生器，搅拌罐的上端口罩设有罐盖，且搅拌罐的下端设置有支撑板，搅拌罐的左右两侧均设置有竖直的升降杆，升降杆的下端固定在支撑板上，且升降杆的上端顶杆与罐盖的左右两端固定连接，  全部
背景技术：
饲料，是所有人饲养的动物的食物的总称，比较狭义地一般饲料主要指的是农业 或牧业饲养的动物的食物，饲料(Feed)  包括大豆、豆粕、玉米、鱼粉、氨基酸、杂粕、乳清粉、 油脂、肉骨粉、谷物、饲料添加剂等十余个品种的饲料原料，而饲料在生产时需要将各种原 料进行混合搅拌，然后进行熟化加工和制粒加工实现饲料的生产。 而现有的饲料生产用混料搅拌装置对于饲料的搅拌效率低，不能保证各种饲料均 匀充分的混合，搅拌混合效果差，同时在混合好后的饲料的熟化效率低，大大的影响饲料的 生产效率，而且现有的搅拌装置清洗不方便且清洗不彻底容易残留一些饲料造成下次搅拌 饲料的污染。
技术实现要素：
本发明的目的在于提供一种高效饲料生产混料用搅拌装置，旨在改善现有的搅拌 装置搅拌效果差、熟化效率低和清洗不彻底的问题。 本发明是这样实现的： 一种高效饲料生产混料用搅拌装置，包括搅拌罐、吸料机、升降杆和蒸汽发生器， 搅拌罐的上端口罩设有罐盖，且搅拌罐的下端设置有支撑板，搅拌罐的左右两侧均设置有 竖直的升降杆，升降杆的下端固定在支撑板上，且升降杆的上端顶杆与罐盖的左右两端固 定连接，支撑板的下方设置有底板，且支撑板和底板之间在靠近四个拐角处均固定设置有 支撑柱，底板的上表面设置有熟化机构，且底板的下端面靠近四个拐角处均设置有万向轮， 搅拌罐的下端面中心固定设置有排料机构，且排料机构的下端出料端穿过支撑板与熟化机 构连通，搅拌罐的内侧靠近左右两侧位置均设置有竖直的搅拌杆，且搅拌杆的上端穿过罐 盖固定连接有电机，搅拌罐的内侧靠近前后两侧位置均设置有竖直的清洗机构，且清洗机 构的上端穿过罐盖连接有水管，水管的进水端连接有水泵，罐盖的上端面固定设置有进料 机构，且进料机构通过管道连接有吸料机，吸料机的进料端连接有吸料管，通过设置的搅拌 罐和搅拌杆实现对饲料的快速搅拌混合，并通过设置的清洗机构实现对搅拌罐的清洗避免 残留饲料污染下一的饲料搅拌，设置的熟化机构则实现对饲料的熟化加工； 搅拌罐包括罐体，罐体的外侧靠近下端位置固定套设有齿圈，且罐体外侧的齿圈 啮合有齿轮，齿轮固定在电机的输出轴上，且电机固定在支撑板的侧面，罐体的外侧靠近上 端位置套设有套环，且套环的左右两端分别与左右两侧的升降杆固定连接，罐体的下端面 中心一体的设置有转动凸台，且在转动凸台的外侧套设有轴承，轴承卡在支撑板上端面设 置的轴承槽内，转动凸台中心设置有排料口，且排料机构的上端部固定安插在排料口内，通 过罐体下端设置的转动凸台和卡在支撑板内设置的轴承实现罐体的可转动，电机驱动齿轮 转动并通过齿圈带动罐体不断的转动实现搅拌杆对罐体内的饲料进行全方位的搅拌，大大 4 CN 111569738 A 说　明　书 2/6 页 的提高了饲料的搅拌效率和搅拌效果，使饲料混合的更加的均匀； 熟化机构包括熟化箱，熟化箱的内侧设置有从左向右均匀排列的多个拨料辊，且 相邻两个拨料辊之间设置有喷气管，喷气管的进气端穿过熟化箱的侧壁通过管道连接有蒸 汽发生器，且喷管气的表面设置有多个喷气孔，熟化箱内侧靠近右端位置设置有排料螺杆， 通过设置的拨料辊将熟化箱内的饲料向一侧拨动使其在熟化箱内均匀流动，然后通过多个 喷气管将蒸汽发生器输送来的高温蒸汽喷向饲料实现快速加热大大的提高饲料的熟化加 工效率。 进一步的，进料机构包括料斗，料斗的上端口罩设有过滤罩，且过滤罩的上端口设 置有过滤网，过滤罩的内侧设置有过滤棉，吸料机的出料端通过管道与料斗连通，通过设置 的过滤罩和过滤棉实现对漂浮起来的粉尘的过滤，避免粉尘飘散出来污染环境和损害操作 人员的身体健康。 进一步的，支撑柱包括连接杆、弹簧和调节杆，连接杆的上端穿过支撑板通过螺丝 固定连接有垫片，且垫片尺寸大于连接杆截面尺寸，连接杆设置为方形杆，连接杆位于支撑 板下方的部位套设有弹簧，且连接杆位于弹簧的下端设置有挡圈，连接杆的下端设置有螺 纹头，调节杆的上端设置有与螺纹头对应的螺纹孔，且调节杆的下端套设有压套，压套通过 螺丝与底板固定连接，通过连接杆上设置的弹簧能够在搅拌罐搅拌使时起到一定的震动作 用，减少搅拌时产生的噪音，并通过转动调节杆对实现对连接杆伸出长短的调节便于对支 撑板的水平调节，保证搅拌罐的水平稳定性。 进一步的，调节杆的外侧表面靠近上端位置固定设置有把手，且在调节杆的下端 设置有阻挡压套脱离的轴肩，通过把手便于调节杆的转动。 进一步的，排料机构包括固定挡片、活动挡片和排料筒，排料筒的上端固定安插在 搅拌罐的排料口内，且排料筒的上端口内设置有固定挡片，固定挡片的下端设置有活动挡 片，固定挡片和活动挡片均由两个顶角相对的扇形板构成，活动挡片的下端面中心设置有 竖直的连接轴，且连接轴靠近下端位置设置有水平的拨杆，拨杆的一端穿过排料筒的侧壁 与连接轴通过螺纹固定连接，排料筒的表面设置有与拨杆相配合的让位槽，通过转动拨杆 使连接轴带动活动挡片转动使其与固定挡片错开或对齐实现排料筒的排料与封堵，实现饲 料的排料控制。 进一步的，清洗机构包括套管和毛刷管，毛刷管的外侧表面设置有刷毛，且毛刷管 表面同时还设置有喷水孔，毛刷管的下端穿过罐体的底部固定连接有电机，毛刷管的上端 设置有导向头，且导向头安插在套管内，套管的上端穿罐盖与水管连接，通过设置套管套住 毛刷管对其进行保护避免搅拌时饲料卡在刷毛中影响清洗，当进行清洗时通过升降杆将罐 盖升起并带动套管上升使毛刷管露出来，通过套管将水管内的水输送至毛刷管并通过喷水 孔喷出实现对罐体内壁的清洗，同时通过电机驱动毛刷管转动使其对罐体内壁进行清理， 保证罐体的清洗更加的彻底和方便。 进一步的，套管外侧表面靠近下端位置固定设置有刮板，且刮板的一端朝向罐体 的中心设置，同时刮板下端与罐体的内侧底面相接触，通过刮板将罐体内侧底部的饲料刮 起并将其导向排料口便于饲料的排出。 与现有技术相比，本发明的有益效果是： (1)、本发明通过电机驱动齿轮带动齿圈转动实现罐体的不断转动，不断转动中的 5 CN 111569738 A 说　明　书 3/6 页 罐体使搅拌杆在对饲料搅拌的同时围绕着罐体中心转动，实现对罐体内侧多方位的搅拌， 大大的提高饲料的搅拌效率，同时使饲料混合的更加的均匀，保证较好的搅拌效果，通过设 置的清洗机构能够在搅拌时不影响饲料的搅拌，当需要清洗时，套管将水管内的水输送至 毛刷管并通过喷水孔喷出实现对罐体内壁的清洗，同时通过电机驱动毛刷管转动使其对罐 体内壁进行清理，保证罐体的清洗更加的彻底和方便，通过熟化机构设置的拨料辊将熟化 箱内的饲料向一侧拨动使其在熟化箱内均匀流动，然后通过多个喷气管将蒸汽发生器输送 来的高温蒸汽喷向饲料实现快速加热大大的提高饲料的熟化加工效率。 附图说明 为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用 的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作 是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他相关的附图。 图1是本发明一种高效饲料生产混料用搅拌装置的主视图； 图2是图1所示的一种高效饲料生产混料用搅拌装置的剖视图； 图3是图1所示的一种高效饲料生产混料用搅拌装置的俯视图； 图4是图1所示的一种高效饲料生产混料用搅拌装置的立体图； 图5是图1所示的一种高效饲料生产混料用搅拌装置的清洗状态图； 图6是图5所示的一种高效饲料生产混料用搅拌装置的搅拌罐示意图； 图7是图2所示的一种高效饲料生产混料用搅拌装置的熟化机构示意图； 图8是图1所示的一种高效饲料生产混料用搅拌装置的进料机构示意图； 图9是图1所示的一种高效饲料生产混料用搅拌装置的支撑柱示意图； 图10是图2所示的一种高效饲料生产混料用搅拌装置的排料机构示意图； 图11是图2所示的一种高效饲料生产混料用搅拌装置的清洗机构示意图。 图中：1、搅拌罐；110、罐体；120、齿圈；130、转动凸台；140、排料口；2、套环；3、进料 机构；31、过滤罩；311、过滤棉；32、料斗；4、吸料机；5、水管；6、罐盖；7、升降杆；8、吸料管；9、 支撑板；10、支撑柱；101、连接杆；102、弹簧；103、螺纹头；104、调节杆；1041、把手；105、压 套；  11、底板；12、万向轮；13、排料机构；131、固定挡片；132、活动挡片；1321、连接轴；1322、 拨杆；133、排料筒；1331、让位槽；14、蒸汽发生器；15、熟化机构；151、熟化箱；152、拨料辊； 153、喷气管；154、排料螺杆；16、搅拌杆；17、清洗机构；171、套管；1711、刮板；172、毛刷管； 1721、导向头；1722、喷水孔；18、齿轮。
