技术摘要：
本发明实施例公开了一种无接触式升降电梯控制面板，涉及电梯智能控制领域，所述控制面板包括：第一面板、第二面板和安装控制面板的电梯卡扣，所述电梯卡扣与第二面板可拆卸扣接，且与第一面板磁性连接；所述第二面板内设置有主控器和至少一个触发组件，每个所述触发组  全部
背景技术：
箱式升降电梯存在于每一栋高于6层的楼层中，对于升降电梯的控制需要使用者 接触并按压按钮去控制电梯，但是现实生活中会存在使用者行动不便的情况，从而无法按 动按钮。 另外，在疫情期间，电梯按钮因为其很高的使用频率，很容易传染病毒，会导致电 梯按钮成为携带病毒的危险区域，而目前尚没有完全无接触的电梯按钮触动装置。 虽然无线开关逐渐应用到人们的生活中，但目前市面上的无线开关，一般用于触 发家电上的按钮，可触发和控制的单位少，整体外形和体积固定，不能应用于丰富的升降电 梯种类以及数量众多的按钮，同时一般市面无线按钮为覆盖式安装，遮挡原有的开关，会影 响原有按钮的使用，按压原有按钮时不能收到及时的反馈，无法准确确认原有按钮是否触 发，在使用电梯时存在一定的安全隐患，且需要对现有控制按钮进行改造。若要实现升降电 梯与移动的智能电子设备者通讯和联动，实现使用者非接触式地触发按钮并远程控制升降 电梯，需要侵入式地改造电梯结构、电子电路部分、控制系统，改造流程复杂，使用中难免出 现不可控的安全风险。 因此，如何实现不改造电梯自身结构的情况下，实现无接触控制是个有待解决的 问题。
技术实现要素：

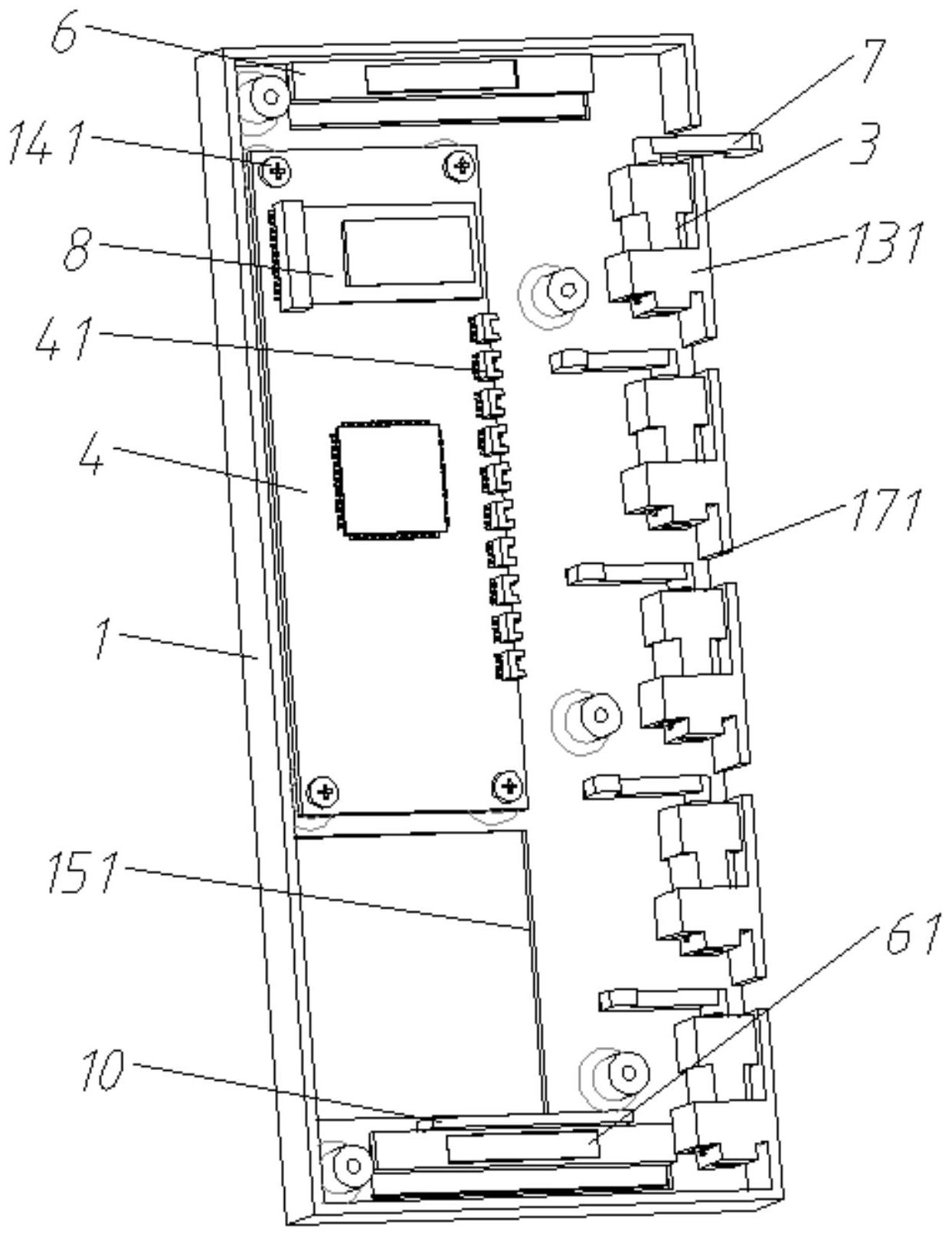

本发明实施例的目的在于提供一种无接触式升降电梯控制面板，用以解决现有非 侵入式电梯远程控制的技术空缺问题，在不改造电梯自身结构的情况下，实现电梯的无接 触控制。 为实现上述目的，本发明实施例主要提供如下技术方案： 第一方面，本发明实施例提供了一种无接触式升降电梯控制面板， 所述控制面板包括：第一面板、第二面板和安装控制面板的电梯卡扣，所述电梯卡 扣与第二面板可拆卸扣接，且与第一面板磁性连接；所述第二面板内设置有主控器和至少 一个触发组件，每个所述触发组件包括微型电机和触发杆，所述主控器通过电机针座与微 型电机电连接，所述触发杆连接至微型电机转轴；所述第一面板和第二面板的侧边分别设 置有与触发杆对应的第一触发杆开口和第二触发杆开口；所述主控器用于接收触发信号并 控制微型电机动作来触动电梯按钮。 优选地，所述主控器设置有通讯模块，所述通讯模块包括无线4G模块、无线5G模 块、WiFi模块或蓝牙连接模块，主控器通过所述通讯模块与智能移动设备进行通讯和联动， 接收和发送信号。 3 CN 111573458 A 说　明　书 2/5 页 优选地，所述电梯卡扣设置有卡槽，所述第二面板的上下两端设置有卡扣通孔，安 装时，电梯卡扣穿过卡扣通孔，第二面板扣接在卡槽中。 优选地，所述第二面板的下侧设置有用于防止电梯控制面板上下移动的卡扣限位 板。 优选地，所述第一面板与第二面板通过螺栓连接，第一面板内侧的上下两端设置 有第一磁铁，所述电梯卡扣上设置有第二磁铁，所述第一磁铁和所述第二磁铁吸合。 优选地，所述第一面板设置有用于安装电池的电池盒，所述第二面板上设置有与 电池盒位置相对应的电池盒通孔。 优选地，所述第二面板设置有至少一个电机槽，所述微型电机与电机槽通过过盈 配合联接，每个所述电机槽下方设置用于布线的开孔。 优选地，所述微型电机转轴为D型轴，所述触发杆设置有D型槽，所述触发杆与微型 电机通过D型槽与D型轴过盈配合联接。 优选地，所述触发杆远离微型电机的一端设置有与电梯按钮接触的突出部。 本发明实施例提供的技术方案至少具有如下优点： 本发明提供的一种无接触式升降电梯控制面板基于人工智能和远程无线遥控技 术，通过微型电机带动触发杆触发升降电梯按钮；主控器可调整触发杆的转动角度和按压 电梯按钮的力度；电机槽和微型电机可根据不同升降电梯的按钮数量和位置分布的情况调 整安装数量和位置，适配和控制不同种类的升降电梯；智能移动设备通过主控器的通讯模 块与电梯控制面板通讯和联动；实现使用者非接触式地触发按钮并远程控制升降电梯；便 捷的安装和拆卸电池；整体面板体积小，面板通过卡扣式连接并安装在电梯按钮的侧边，实 现非侵入式安装，不会破坏升降电梯的整体结构；既不影响使用者正常使用，也可非接触式 操控电梯按钮来乘坐电梯；当遇到面板故障和宕机时，可快速拆除，保证使用者在乘坐电梯 时的安全性。 附图说明 图1为本发明实施例提供的一种无接触式升降电梯控制面板整体主视图。 图2为本发明实施例提供的一种无接触式升降电梯控制面板的第二面板内部结构 示意图。 图3为本发明实施例提供的一种无接触式升降电梯控制面板的第一面板的内部结 构示意图。 图4为本发明实施例提供的一种无接触式升降电梯控制面板的第二面板的后视 图。 图5为本发明实施例提供的一种无接触式升降电梯控制面板的微型电机和触发杆 的连接关系示意图。 图6为本发明实施例提供的一种无接触式升降电梯控制面板的电梯卡扣的示意 图。 图7为本发明实施例提供的一种无接触式升降电梯控制面板的主控器的电路连接 关系示意图。 图8为本发明实施例提供的一种无接触式升降电梯控制面板的微型控制单元的 4 CN 111573458 A 说　明　书 3/5 页 STM32L151C8T6芯片。 图9为本发明实施例提供的一种无接触式升降电梯控制面板的通讯模块的 U2ABC95芯片。 图10为本发明实施例提供的一种无接触式升降电梯控制面板的电源模块的 XC6206P332MR芯片。 图中：第二面板1、电池11、第一螺钉121、电机槽131、第二螺钉141、电池盒通孔 151、卡扣通孔161、第一触发杆开口171、第一面板2、第三螺钉251、第二触发杆开口271、第 四螺钉291、微型电机3、主控器4、电机针座41、电源模块42、微型控制单元43、电池盒5、电梯 卡扣6、第二磁铁61、卡槽62、触发杆7、突出部71、通讯模块8、第一磁铁9、卡扣限位板10。
