技术摘要：
本发明涉及一种水泵泵体铸造成型后加工工艺，主要由一种钻孔攻丝机加工装置配合完成，所述钻孔攻丝机加工装置包括固定底座，固定底座的顶部对称设有一号液压缸，一号液压缸的输出端固定连接有固定架，固定架的底部对称固定连接有若干弹簧伸缩杆，弹簧伸缩杆的底部均固  全部
背景技术：
水泵是一种用来输送液体或使液体增压的机械，一般分为离心泵和潜水泵等，在 现代社会水泵被广泛的应用在城市的各个领域，如城市供水和污水排放，与群众的生活息 息相关。 水泵的加工都需要用到外壳，也就是水泵的泵体，泵体可以对水泵的核心部件进 行保护和限位，常规的水泵泵体都是采用铸造的方式进行加工制造，在铸造成型后，需要对 水泵的泵体进行打磨和钻孔，才能将泵体紧密的连接在一起，现有的泵体钻孔攻丝设备都 是先将泵体固定，再操作钻头对泵体进行钻孔，这种方式无法确保钻孔之间的间距，同时不 能保证钻孔的深度，同时泵体大都是具有一定弧形的结构，常规的夹持机构无法对其做到 高效的固定，使得钻头在钻孔时容易产生偏差，这些都将严重影响泵体的密封性和稳定性。
技术实现要素：

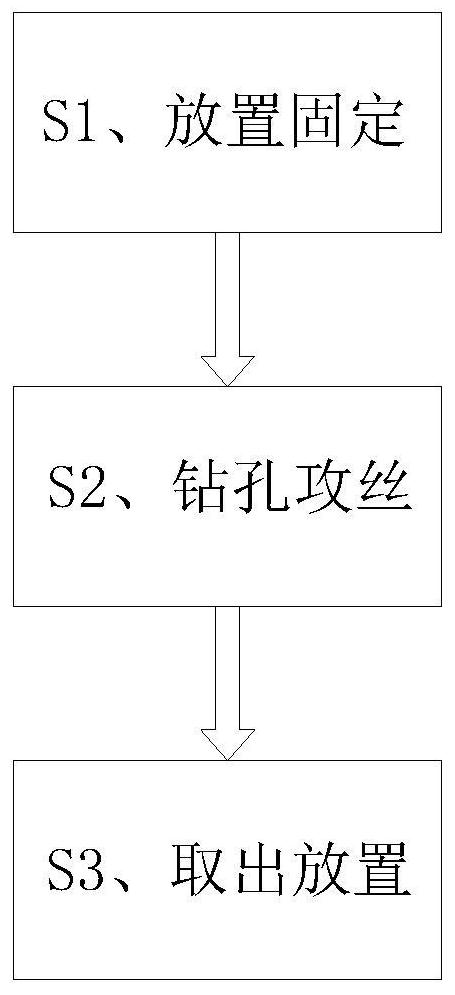

为了解决上述问题，本发明提供了一种水泵泵体铸造成型后加工工艺，可以对水 泵泵体进行全方位的夹持和固定，避免在钻孔攻丝的过程中泵体产生位移，可以均匀且同 步的对泵体进行钻孔攻丝，提高了钻孔的效率和质量，且可以对钻孔的深度进行调节。 为了实现上述目的，本发明采用以下技术方案，一种水泵泵体铸造成型后加工工 艺，主要由一种钻孔攻丝机加工装置配合完成，所述钻孔攻丝机加工装置包括固定底座，所 述的固定底座的顶部对称设有一号液压缸，所述一号液压缸的输出端固定连接有固定架， 所述固定架的底部对称固定连接有若干弹簧伸缩杆，所述弹簧伸缩杆的底部均固定连接有 卡块，所述卡块的底部均固定连接有橡胶垫，所述橡胶垫的底部均为弧形结构，所述固定架 上对称开设有导向孔，所述固定架的顶部对称固定连接有二号液压缸，所述二号液压缸的 顶部固定连接有圆环结构的定位架，所述定位架上对称开设有若干圆槽，所述圆槽均与所 述导向孔对称设置； 所述的固定架的顶部固定连接有伸缩杆，所述伸缩杆的顶部固定连接有安装架， 所述伸缩杆的外侧套设有弹簧，所述弹簧的两端分别与所述固定架与所述安装架固定连 接，所述固定架的顶部两侧对称固定连接有三号液压缸，所述三号液压缸的输出端均固定 连接在所述安装架上； 所述的安装架内固定连接有旋转电机，所述旋转电机的输出端固定连接有旋转 罩，所述旋转罩的外侧开设有齿槽，所述安装架内对称插设有若干钻头，所述钻头的一端均 贯穿所述安装架与所述导向孔对称设置，所述钻头插设在所述安装架内的一端均固定连接 有传动齿轮，所述传动齿轮均与所述齿槽对称设置并相啮合。 所述的固定底座的顶部并位于所述固定架的下方开设有放置槽，所述放置槽内固 定连接有固定桩，所述固定桩上对称开设有一号滑槽和二号滑槽，所述一号滑槽内均滑动 4 CN 111604518 A 说　明　书 2/4 页 连接有一号弹片，所述一号弹片远离所述一号滑槽的一端均铰接在所述放置槽的内壁上， 所述二号滑槽内均插设有二号弹片，所述一号弹片和所述二号弹片的外表面均固定连接有 橡胶层。 该水泵泵体铸造成型后加工工艺具体包括以下步骤： S1、放置固定：将铸造成型后的水泵泵体放置在放置槽内，根据需要钻孔的位置调 节转盘至指定位置，操作一号液压缸收缩带动固定架下压，通过固定架和卡块对水泵泵体 进行下压，配合一号弹片和二号弹片对水泵泵体进行全方位的固定； S2、钻孔攻丝：根据需要钻孔的深度，操作二号液压缸对定位架进行调节，操作三 号液压缸带动安装架下压，同时旋转电机旋转带动钻头旋转，配合导向孔对水泵泵体进行 钻孔攻丝； S3、取出放置：钻孔攻丝完成后，操作固定架升起，在一号弹片的弹力作用下，会将 水泵泵体弹出放置槽，将加工完成后的水泵泵体取出放置到指定位置。 作为本发明的一种优选技术方案，所述的固定架的底部对称开设有若干排屑口， 所述排屑口均与所述导向孔对称设置并相连通，所述固定架的底部并位于所述排屑口之间 均固定连接有橡胶层。 作为本发明的一种优选技术方案，所述的固定架的内对称插设有若干插杆，所述 插杆的顶部均贯穿所述固定架固定连接在所述定位架的底部。 作为本发明的一种优选技术方案，所述的固定底座内插设有转盘，固定底座上对 称开设有调节槽，所述调节槽均与所述转盘相连通，所述一号液压缸均插设在所述调节槽 内并与所述转盘固定连接，所述转盘的外侧均对称开设有若干传动齿，所述固定底座内插 设有调节齿轮，所述调节齿轮与所述转盘对称设置并与所述传动齿相啮合，所述调节齿轮 的一端固定连接有把手，所述把手均贯穿所述固定底座延伸至外侧。 作为本发明的一种优选技术方案，所述的固定底座的一端插设有卡齿，所述卡齿 的一端贯穿所述固定底座与所述转盘上的传动齿相啮合。 本发明的有益效果在于： 1.本发明可以对水泵泵体进行全方位的夹持和固定，避免在钻孔攻丝的过程中泵 体产生位移，可以均匀且同步的对泵体进行钻孔攻丝，提高了钻孔的效率和质量，且可以对 钻孔的深度进行调节。 2.本发明设计了固定架，固定架配合卡块可以对水泵泵体的顶部及内部进行高效 的固定，同时可以实现钻孔的同步同向操作，使钻孔的规格高度统一，提高了钻孔加工的效 果。 3.本发明设计的放置槽，放置槽内的一号弹片配合固定架的下压可以对水泵泵体 进行全方位的包裹式固定，避免钻孔时产生移动，影响钻孔的质量，同时在钻孔加工完成 后，自动将水泵泵体弹出，方便收取。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的工艺流程图； 图2是本发明的主视结构示意图； 5 CN 111604518 A 说　明　书 3/4 页 图3是本发明的固定架的结构示意图； 图4是本发明的卡块的剖视结构示意图； 图5是本发明的安装架的剖视结构示意图； 图6是本发明的调节槽的局部剖视结构示意图； 图7是本发明的固定桩的剖视结构示意图； 图8是本发明的转盘的结构示意图。
