技术摘要：
本发明提供了一种循环即滤型超级净流反渗透直饮机，属于净水设备技术领域。它解决了现有反渗透直饮机废水利用率低等问题。本循环即滤型超级净流反渗透直饮机，包括外壳体，外壳体内设置有进水组件，进水组件的一端连接于外壳体上接收水管，进水组件的另一端连接有增压  全部
背景技术：
循环即滤型超级净流反渗透直饮机作为康健用水领域末端最核心的产品，循环即 滤型超级净流反渗透直饮机最早由美国科学家在观察海鸥时发现了反渗透法的基本原理 架构。1953年由美国佛罗里达大学将此原理应用于海水淡化去除盐份设备，最先用于航天 技术领域，后来逐渐进入民用领域，循环即滤型超级净流反渗透直饮机的工作原理是：运用 特制的高压水泵，将原水加至6-9公斤压力，使原水在压力的作用下渗透过孔径只有0.0001 微米的反渗透膜。化学离子和细菌、真菌、病毒体不能通过，随废水排出，只允许体积小于 0.0001微米的水分子和氧分子通过。该原理在不改变水的发送与氧溶量的前提下，达到了 水的净化作用。 现有市场的循环即滤型超级净流反渗透直饮机存在的主要缺点为：原水利用率 低，市面上大多数循环即滤型超级净流反渗透直饮机原水利用率太低，废水率高达60％- 70％，个别品牌在加装废水电磁阀后，强行减少废水出水量，但后果是对RO膜的寿命造成了 致使的伤害。
技术实现要素：

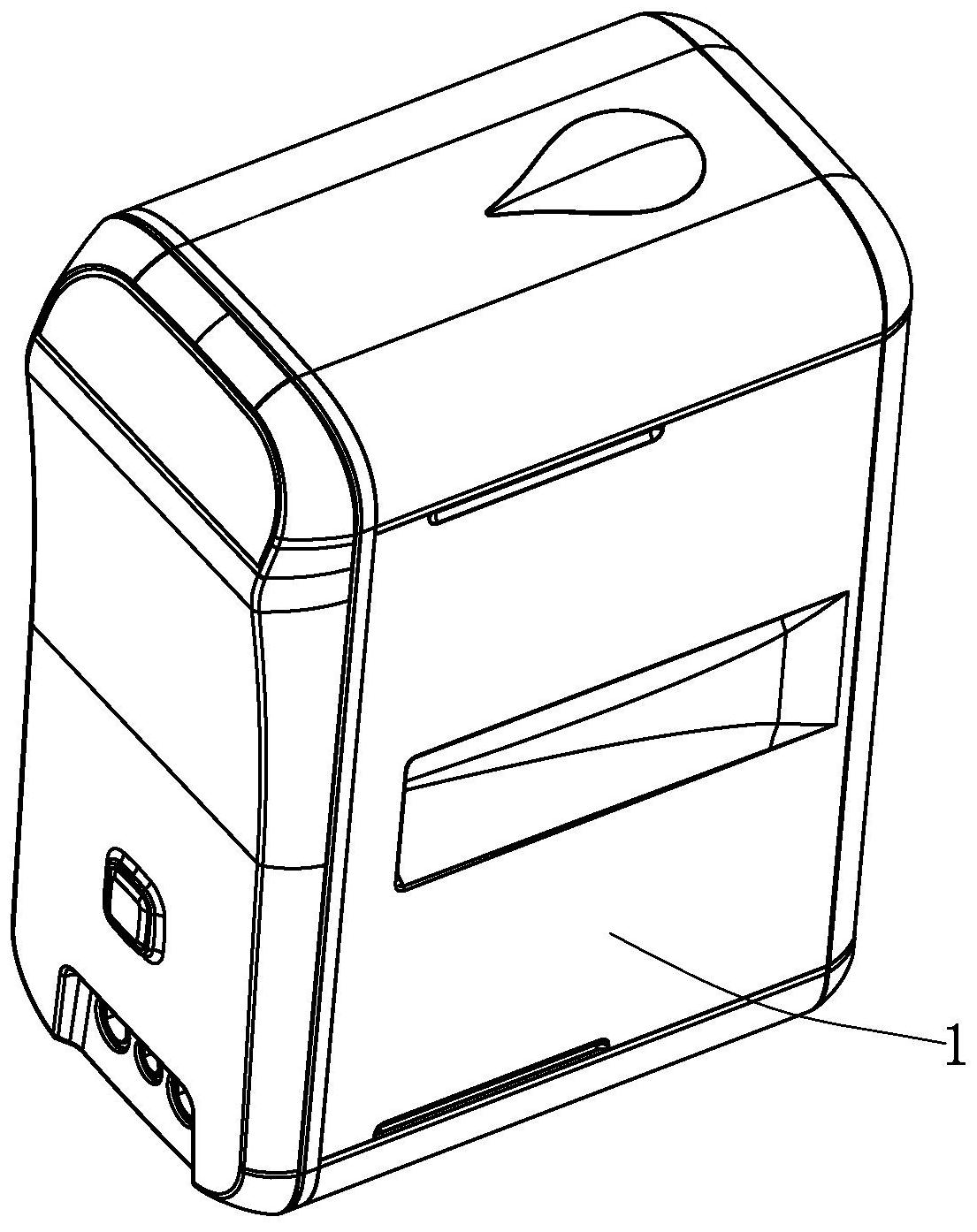

本发明的目的是针对上述问题，提供一种提高废水利用率的循环即滤型超级净流 反渗透直饮机。 为达到上述目的，本发明采用了下列技术方案： 一种循环即滤型超级净流反渗透直饮机，包括外壳体，所述的外壳体内设置有进 水组件，所述进水组件的一端连接于外壳体上接收水管，进水组件的另一端连接有增压泵， 所述增压泵的出水口处连有储水罐，增压泵与储水罐之间设置有过滤循环组件，所述的过 滤循环组件与增压泵相联动改变增压泵的出水状态，过滤循环组件覆盖于增压泵的出水口 时，增压泵内的水进入到储水罐中，过滤循环组件未覆盖于增压泵的出水口时，增压泵利用 过滤循环组件引入废水再利用，所述储水罐上连接有用于排水的净水组件。 在上述的循环即滤型超级净流反渗透直饮机中，所述的过滤循环组件包括连接增 压泵与储水罐的涡壳，所述的涡壳上设有废水引入接口，所述的涡壳内设置有与增压泵相 联动的叶轮，所述的涡壳与叶轮相对应位置处设置有废水通道，所述的废水通道上设置有 膜组件，所述的膜组件可朝向叶轮一侧运动打开废水通道或者远离叶轮一侧运动关闭废水 通道。 在上述的循环即滤型超级净流反渗透直饮机中，所述的膜组件包括循环膜片以及 用于循环膜片与废水通道相连的连接件，所述的涡壳的中心处设置有用于连接件活动连接 的穿孔。 在上述的循环即滤型超级净流反渗透直饮机中，所述的增压泵包括电机以及与电 4 CN 111606434 A 说　明　书 2/5 页 机相配合的泵壳，所述的泵壳上设有与进水组件相连接的原水接入口，所述的电机具有穿 入到泵壳内的传动轴，所述的泵壳内设置有连接于传动轴上与传动轴相联动的分水组件。 在上述的循环即滤型超级净流反渗透直饮机中，所述的分水组件包括设置于泵壳 内的偏心环以及固连于传动轴上的旋转座，所述的旋转座上设有可沿旋转座的径向进行滑 移的耐磨块，所述耐磨块的外表面抵接于偏心环的内表面上限位移动。 在上述的循环即滤型超级净流反渗透直饮机中，所述的增压泵上还设有泄压保护 结构，所述的泄压保护结构包括泄压壳体，所述的泄压壳体内具有容纳空间，泄压壳体上开 设有连通增压泵的出水口与容纳空间的泄压孔以及用于排水的排空口，所述的容纳空间内 设置有第一泄压组件与第二泄压组件，所述的第一泄压组件设置于泄压孔一侧且可进行靠 近泄压孔一侧运动关闭泄压孔或者朝向远离泄压孔一侧运动打开泄压孔，所述的第二泄压 组件一端连接于第一泄压组件上与第一泄压组件联动，第二泄压组件的另一端连接于泄压 壳体上。 在上述的循环即滤型超级净流反渗透直饮机中，所述的进水组件包括相互连接的 粗滤结构和活性炭过滤器，所述的粗滤结构连接外接的水管，所述的增压泵连接于所述活 性炭过滤器上。 在上述的循环即滤型超级净流反渗透直饮机中，所述的粗滤结构和活性炭过滤器 之间设置有电磁阀组件，所述的电磁阀组件包括两个连接接头，其中一个连接接头与粗虑 结构相连接，另一个连接接头与活性炭过滤器相连接，两个连接接头之间设置有若干根分 流管，每根分流管上设置有独立工作单向阀。 在上述的循环即滤型超级净流反渗透直饮机中，所述的净水组件包括杀菌灯，水 质传感器和/或流量传感器，所述的水质传感器和/或流量传感器与所述杀菌灯相关联。 在上述的循环即滤型超级净流反渗透直饮机中，所述的粗滤结构包括磁化外壳， 所述的磁化外壳上开设有供水管穿过的孔道，所述的磁化外壳内设置有环绕孔道中轴线对 称分布的两个不同磁极的磁铁。 与现有的技术相比，本发明的优点在于： 1、本发明的增压泵与储水罐之间设置有过滤循环组件，过滤循环组件与增压泵相 联动改变增压泵的出水状态，过滤循环组件覆盖于增压泵的出水口时，增压泵内的水进入 到储水罐中，过滤循环组件未覆盖于增压泵的出水口时，增压泵利用过滤循环组件引入废 水再利用，提高废水的利用率。 2、本发明的循环膜片通过连接件连接于涡壳的中心处的穿孔，通过连接件穿设在 穿孔内实现循环膜片的稳定运动。 3、本发明的增压泵上设有泄压保护结构，当增压泵内水压过高时，通过泄压保护 结构释放压力，起保护RO膜的作用。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 发明的研究和实践而为本领域的技术人员所理解。 附图说明 图1是本发明的整体结构示意图。 图2是本发明的内部结构示意图。 5 CN 111606434 A 说　明　书 3/5 页 图3是本发明中增压泵与过滤循环组件的连接结构图。 图4是本发明中泄压保护结构的结构示意图。 图5是本发明中增压泵与过滤循环组件的局部结构示意图。 图6是本发明中粗滤结构的结构示意图。 图7是本发明的整体工作流程图。 图中，1、外壳体；2、进水组件；3、增压泵；4、储水罐；5、过滤循环组件；6、净水组件； 7、涡壳；8、废水引入接口；9、叶轮；10、废水通道；11、膜组件；12、循环膜片；13、连接件；14、 穿孔；15、泵壳；16、原水接入口；17、传动轴；18、分水组件；19、偏心环；20、旋转座；21、耐磨 块；22、泄压保护结构；23、泄压壳体；24、泄压孔；25、排空口；26、第一泄压组件；27、第二泄 压组件；28、粗滤结构；29、活性炭过滤器；30、电磁阀组件；31、连接接头；32、分流管；33、单 向阀；34、杀菌灯；35、水质传感器；36、流量传感器；37、磁化外壳；38、孔道；39、磁铁。
