技术摘要：
本发明提供可调节适用多边形结构件的数控加工夹持装置，涉及数控加工夹持工装技术领域，解决了现夹持装置所适用于的结构件规格有限，其夹持机构数量有限也无法进行相应的角度调节，使得其并不能适用于多边形结构件的夹持操作的问题。可调节适用多边形结构件的数控加工  全部
背景技术：
数控机床是一种用计算机来控制的机床，用来控制机床的计算机，不管是专用计 算机、还是通用计算机都统称为数控系统。数控系统根据程序指令向伺服装置和其它功能 部件发出运行或终断信息来控制机床的各种运动。当零件的加工程序结束时，机床便会自 动停止。任何一种数控机床，在其数控系统中若没有输入程序指令，数控机床就不能工作。 机床的受控动作大致包括机床的起动、停止；主轴的启停、旋转方向和转速的变换；进给运 动的方向、速度、方式；刀具的选择、长度和半径的补偿；刀具的更换，冷却液的开起、关闭 等；数控加工中需要对工件进行夹持。 例如申请号：201810189136.X本发明涉及一种数控机床加工用多角度夹持装置， 包括安装架和第一支撑杆，所述安装架的顶端安装有顶板，且顶板的顶端两侧设置有调节 杆，所述调节杆的顶端固定有安装板，所述第一支撑杆镶嵌于安装架的底部左端，且第一支 撑杆的内壁安装有第一缓冲柱，所述第一缓冲柱的末端和夹持装置主体相连接，且夹持装 置主体的右端固定有第二缓冲柱，所述第二缓冲柱的末端镶嵌有第二支撑杆，所述夹持装 置主体的底侧设置有滑动板，且滑动板的下方固定有连接杆，所述连接杆的底端左侧设置 有第一夹持架。本发明的有益效果是：该数控机床加工用多角度夹持装置，通过第一缓冲柱 和第二缓冲柱能够对夹持过程中产生的压力进行分散，确保夹持过程的稳定。 基于上述专利的检索，以及结合现有技术中的设备发现，现有数控加工中所使用 的工件夹持装置存在以下不足：现夹持装置所适用于的结构件规格有限，其夹持机构数量 有限也无法进行相应的角度调节，使得其并不能适用于多边形结构件的夹持操作，导致对 不同规格的多边形结构件进行夹持操作时，还需要依据规格的不同选择更换相应的夹持装 置。
技术实现要素：

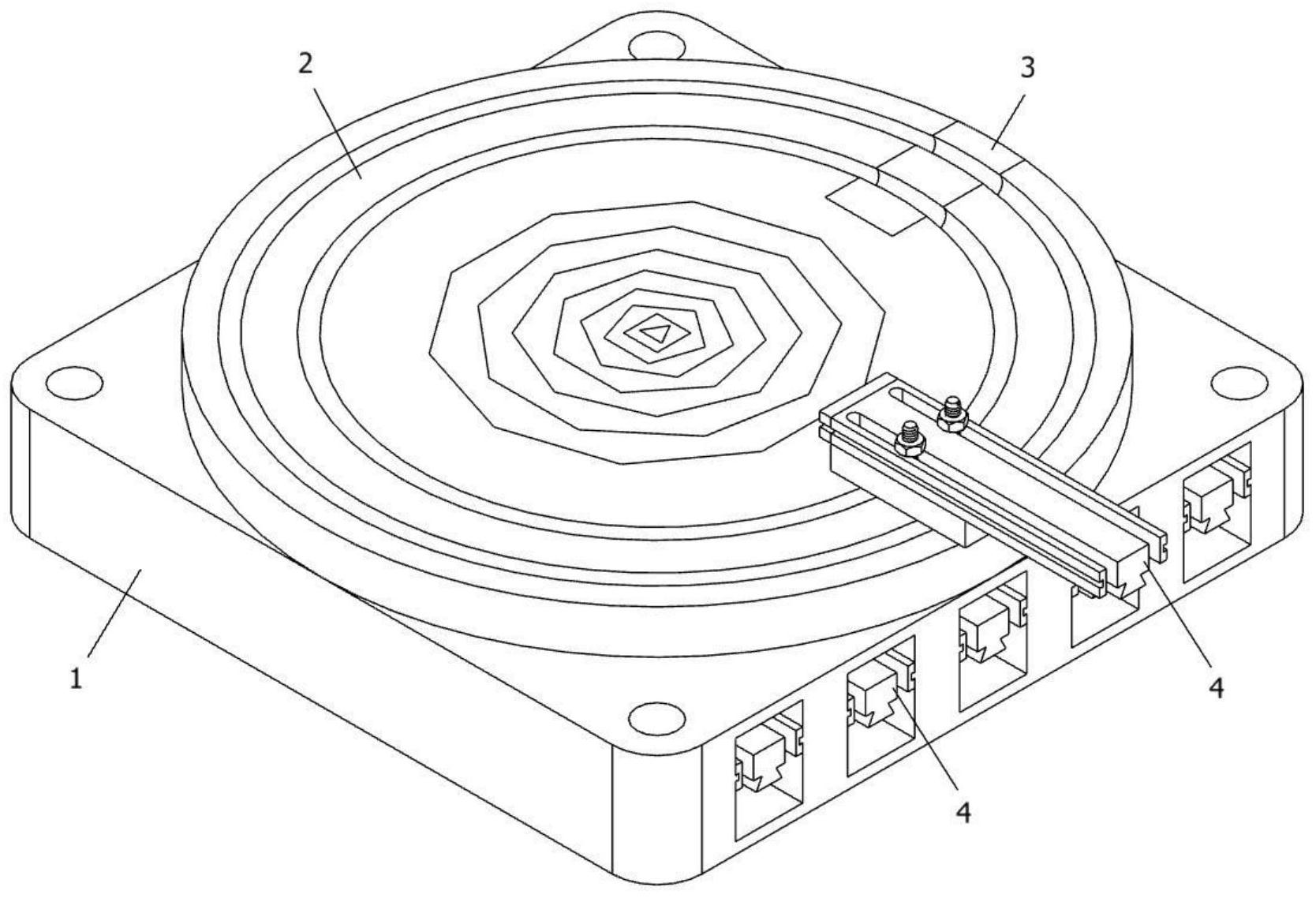

为了解决上述技术问题，本发明提供可调节适用多边形结构件的数控加工夹持装 置，以解决现夹持装置所适用于的结构件规格有限，其夹持机构数量有限也无法进行相应 的角度调节，使得其并不能适用于多边形结构件的夹持操作，导致对不同规格的多边形结 构件进行夹持操作时，还需要依据规格的不同选择更换相应的夹持装置的问题。 本发明可调节适用多边形结构件的数控加工夹持装置的目的与功效，由以下具体 技术手段所达成： 可调节适用多边形结构件的数控加工夹持装置，包括方形安装座，所述方形安装 座顶端面中心部位焊接有一块圆形夹持台；所述方形安装座左端内部及右端内部分别滑动 收纳有夹持机构；所述夹持机构包括有矩形夹持块、条形滑动槽、等腰梯形滑槽B、等腰梯形 4 CN 111571249 A 说　明　书 2/7 页 滑块C、橡胶块、锁紧螺母、矩形块、等腰梯形滑槽C、螺柱、锁紧螺丝、沉头螺纹通孔、滚珠A、 球型块、滚珠B，所述矩形夹持块顶端面左右两侧均开设有一处条形滑动槽，且矩形夹持块 左端面及右端面均开设有一处等腰梯形滑槽B，所述矩形夹持块后端面设置有一块与其轮 廓相一致橡胶块，所述矩形夹持块底端面设置有一块等腰梯形滑块C，所述矩形块顶端面开 设有一处等腰梯形滑槽C，所述矩形块顶端面左右两侧中间部位均固定连接有一根螺柱，且 两根螺柱分别滑动插接在两处条形滑动槽内，两根所述螺柱上相对于矩形夹持块后端面部 位均螺纹连接有一个锁紧螺母，所述等腰梯形滑槽C内端底面呈前后均匀分布状共开设有 三处沉头螺纹通孔，且三处沉头螺纹通孔内均螺纹连接有一个锁紧螺丝，所述锁紧螺丝头 端顶端面与等腰梯形滑槽C内端底面处于同一水平面状态下，所述锁紧螺丝头端底端面高 于沉头螺纹通孔沉头端内端底面，且锁紧螺丝螺柱底端低于矩形块底端面，每相邻两处所 述沉头螺纹通孔中间部位的等腰梯形滑槽C内端底面及两侧倾斜端面均内嵌转动安装有一 颗滚珠A，每相邻两处所述沉头螺纹通孔中间部位的矩形块底端面中间部位均设置一颗球 型块，且球型块外周面呈均匀分布状各内嵌转动安装有一颗滚珠B，所述等腰梯形滑块C与 等腰梯形滑槽C滑动状态下，所述等腰梯形滑块C外端面不与等腰梯形滑槽C内端面相接触， 所述矩形块顶端面也不与矩形夹持块底端面相接触，所述等腰梯形滑块C外端面与滚珠A滑 动接触；所述圆形夹持台外周面后侧端滑动安装有拆装机构，且夹持机构可沿圆形夹持台 及拆装机构圆周运动。 进一步的，所述方形安装座包括有安装孔位、矩形收纳槽、等腰梯形滑块A，所述方 形安装座顶端面四处边缘夹角部位均开设有一处贯穿方形安装座底端面的安装孔位，所述 方形安装座左端面及右端面均呈前后均匀分布状各开设有五处矩形收纳槽，每处所述矩形 收纳槽前端面及后端面上侧方部位均设置有一块等腰梯形滑块A，且等腰梯形滑块A长度与 矩形收纳槽深度相一致。 进一步的，所述圆形夹持台包括有外圈环状优弧圆槽、内圈环状优弧圆槽、矩形缺 口、等腰梯形滑槽A、螺纹盲孔，所述圆形夹持台底端面与方形安装座顶端面固定相连接，且 圆形夹持台轴心与方形安装座中心处于同一轴心状态，所述圆形夹持台顶端面相邻边缘部 位开设有一处外圈环状优弧圆槽，且外圈环状优弧圆槽与圆形夹持台处于同一轴心状态， 所述圆形夹持台顶端面相邻外圈环状优弧圆槽内圈部位开设有一处内圈环状优弧圆槽，且 内圈环状优弧圆槽与圆形夹持台处于同一轴心状态。 进一步的，所述圆形夹持台外周面后侧方开设有一处贯穿圆形夹持台顶端面及底 端面的矩形缺口，且矩形缺口左右两侧均开设有一处等腰梯形滑槽A，所述等腰梯形滑槽A 一端与矩形缺口前端面处于同一水平面，其另一端贯穿圆形夹持台外周面，所述矩形缺口 前端面开设有一处螺纹盲孔。 进一步的，所述圆形夹持台顶端面位于内圈环状优弧圆槽内圈轴心部位设置有从 内至外依次设置有正三边形、正四边形、正五边形、正六边形、正七边形、正八边形、正九边 形、正十边形轮廓线条。 进一步的，所述拆装机构包括有矩形填充块、外圈弧形状优弧圆槽、内圈弧形状优 弧圆槽、等腰梯形滑块B、圆形限位通孔、紧固螺丝，所述矩形填充块后端面为与圆形夹持台 外周面直径相等的弧形端面结构，所述矩形填充块顶端面相邻弧形端面部位开设有一处外 圈弧形状优弧圆槽，且矩形填充块顶端面相邻外圈弧形状优弧圆槽内圈部位开设有一处内 5 CN 111571249 A 说　明　书 3/7 页 圈弧形状优弧圆槽，所述矩形填充块左端面及右端面均设置有一块等腰梯形滑块B，所述矩 形填充块前端面开设有一处圆形限位通孔，且相对于矩形填充块后端面的圆形限位通孔部 位插接有一根紧固螺丝，所述拆装机构安装状态下，两块所述等腰梯形滑块B分别滑动连接 在等腰梯形滑槽A内，所述紧固螺丝螺柱端螺纹连接在螺纹盲孔内，所述外圈弧形状优弧圆 槽和内圈弧形状优弧圆槽分别与外圈环状优弧圆槽和内圈环状优弧圆槽处于同一水平部 位，所述矩形填充块顶端面与圆形夹持台顶端面处于同一水平面。 进一步的，所述夹持机构与圆形夹持台安装状态下，两颗所述球型块分别滑动连 接在外圈环状优弧圆槽和内圈环状优弧圆槽内，所述球型块外周面不与外圈环状优弧圆槽 和内圈环状优弧圆槽内周面相接触，所述矩形块底端面不与圆形夹持台顶端面相接触，所 述滚珠B与外圈环状优弧圆槽和内圈环状优弧圆槽内周面滑动相接触。 进一步的，所述夹持机构与方形安装座安装状态下，所述矩形夹持块及矩形块均 完全收纳在矩形收纳槽内，两块所述等腰梯形滑块A与两处等腰梯形滑槽B滑动相连接。 与现有技术相比，本发明具有如下有益效果： 本发明方形安装座左端面及右端面均呈前后均匀分布状各开设有五处矩形收纳 槽，且十处矩形收纳槽内均滑动收纳有夹持机构，本发明最高可适用于十边形的多边形结 构件的全方位夹持操作，使用时，可依据所需加工夹持的多边形结构件的边数，选择十处矩 形收纳槽内滑动取出相对应边数的夹持机构的数量，并将夹持机构滑动安装在圆形夹持台 上，且圆形夹持台顶端面位于内圈环状优弧圆槽内圈轴心部位设置有从内至外依次设置有 正三边形、正四边形、正五边形、正六边形、正七边形、正八边形、正九边形、正十边形轮廓线 条，故当所取出的夹持机构均安装在圆形夹持台上时，可依据所对应的轮廓线条沿外圈环 状优弧圆槽及内圈环状优弧圆槽滑动夹持机构，使得夹持机构与相对应的轮廓线条边线中 间部位相对应，便于后续直接对多边形结构件相对应的夹持操作。 附图说明 图1是本发明的第一视角轴视结构示意图。 图2是本发明的第二视角轴视结构示意图。 图3是本发明的俯视结构示意图。 图4是本发明的右视结构示意图。 图5是本发明的拆分状态下结构示意图。 图6是本发明的方形安装座轴视结构示意图。 图7是本发明的图6中A处局部放大结构示意图。 图8是本发明的方形安装座内部剖视结构示意图。 图9是本发明的圆形夹持台俯视结构示意图。 图10是本发明的图9中B-B剖视结构示意图。 图11是本发明的圆形夹持台轴视结构示意图。 图12是本发明的拆装机构拆分状态下结构示意图。 图13是本发明的夹持机构拆分状态下结构示意图。 图14是本发明的矩形夹持块底端轴视结构示意图。 图15是本发明的矩形块顶端轴视结构示意图。 6 CN 111571249 A 说　明　书 4/7 页 图16是本发明的矩形块俯视结构示意图。 图17是本发明的图16中C-C剖视结构示意图。 图18是本发明的矩形块底端轴视结构示意图。 图19是本发明的矩形块内部剖视结构示意图。 图20是本发明的图19中锁紧螺丝安装状态下结构示意图。 图21是本发明的夹持机构侧视结构示意图。 图中，部件名称与附图编号的对应关系为： 1、方形安装座；101、安装孔位；102、矩形收纳槽；103、等腰梯形滑块A；2、圆形夹持 台；201、外圈环状优弧圆槽；202、内圈环状优弧圆槽；203、矩形缺口；204、等腰梯形滑槽A； 205、螺纹盲孔；3、拆装机构；301、矩形填充块；302、外圈弧形状优弧圆槽；303、内圈弧形状 优弧圆槽；304、等腰梯形滑块B；305、圆形限位通孔；306、紧固螺丝；4、夹持机构；401、矩形 夹持块；402、条形滑动槽；403、等腰梯形滑槽B；404、等腰梯形滑块C；405、橡胶块；406、锁紧 螺母；407、矩形块；408、等腰梯形滑槽C；409、螺柱；4010、锁紧螺丝；4011、沉头螺纹通孔； 4012、滚珠A；4013、球型块；4014、滚珠B；
