技术摘要：
本发明公开了一种智能消音器，属于射击游戏技术领域，其包括外壳、枪管、红外单元和光电单元；在水弹发射弹道两侧设置光电传感，当有实体水弹通过枪膛时，光电传感器检测到信号后通过MCU控制红外发射器朝向目标同步发射红外线，不仅具备实弹射击真实感官，而且可通过射  全部
背景技术：
在设计对战游戏中，当参与多人射击对战时，水弹击中对方后由于仅仅依靠肉眼 识别，射击方和被击方很难判断是否击中，双方意见难以统一； 而完全采用电子枪械的时候，虽然每个玩家自带红外发射模块和红外接收模块， 被击中的玩家会电子显示已被击中，解决了水弹射击中存在的一件分歧，但又缺少了实物 水弹的真实对战感官。 对此申请人设计了一种智能消音器，其安装在枪支的枪管口，通过在检测到实体 子弹发出的同时发射红外光，既保证实弹射击的体验感，又能够通过红外光准确判断是否 中弹，从而解决游戏中的分歧，提高玩家真实体验感。
技术实现要素：

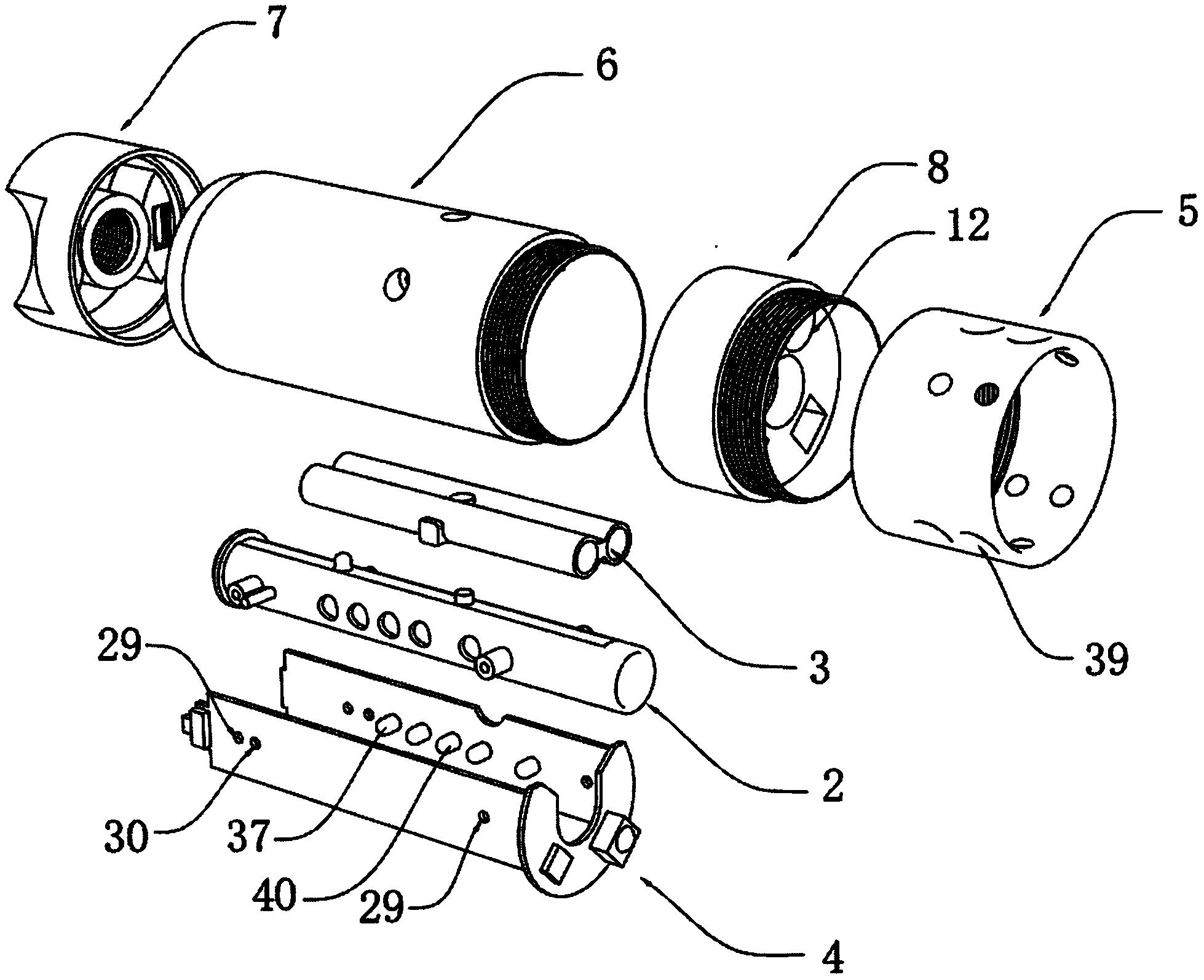

本发明的目的是提供一种智能消音器，其在水弹发射弹道两侧设置光电传感，当 有实体水弹通过枪膛后，光电传感器检测到信号后通过MCU控制红外发射器朝向目标同步 发射红外线，不仅具备实弹射击真实感官，而且可通过射出的红外线精准判断击中与否，消 除游戏分歧，此外，本申请新增紫外灯，使得在获得实弹射击体验时，光电传感器接收到水 弹信号后，通过MCU同步驱动紫外灯点亮，点亮的紫外灯光线透过透光孔点亮水弹，可直观 看清水弹射出枪膛后的弹道，增加趣味性。 为解决现有技术中射击游戏中击中判定不便、射击真实感不强的技术问题，本发 明提供了一种智能消音器，其包括外壳、枪管、红外单元和光电单元； 外壳，所述外壳包括套管、底盖和匀光前盖；所述底盖和所述匀光前盖分别连接于 所述套管的两端；所述底盖沿所述套管轴线方向设置枪管孔a，在所述枪管孔a内壁开设内 螺纹，所述底盖且远离所述套管的端部开设有两个开口槽，两个所述的开口槽对称设置于 所述枪管孔a的两侧；所述匀光前盖沿所述套管轴线方向设置枪管孔b，在所述匀光前盖的 端部开设红外发射口； 枪管，所述枪管包括管体、若干对光电板连接柱和若干对光电板定位柱；所述管体 的两端分别插设于所述枪管孔a和所述枪管孔b，所述管体的内腔、枪管孔a、枪管孔b三者构 成连通的枪膛，在所述管体的侧壁开设若干对透光孔；所述光电板连接柱和所述光电板定 位柱均沿所述管体径向设置于所述管体侧壁； 红外单元，所述红外单元包括红外发射器和红外发射管；所述红外发射管嵌装于 所述管体外侧壁和所述套管内壁之间，且所述红外发射管前端插设于所述红外发射口内； 所述红外发射器嵌装于所述红外发射管内腔； 光电单元，所述光电单元包括光电板、光电传感器、若干对紫外灯和MCU；所述光电 板包括相对设置的发光器板和受光器板，在所述发光器板和所述受光器板开设若干对连接 4 CN 111599333 A 说　明　书 2/5 页 孔和若干对定位孔，所述连接孔和所述光电板连接柱相匹配并通过螺钉连接，所述定位孔 和所述光电板定位柱相匹配且将所述光电板定位柱插设于所述定位孔实现二者连接；所述 发光器板靠近所述底盖的端部设置充电接口，所述充电接口贯通其中一个所述的开口槽， 在所述发光器板的板面固定有电源模块；所述受光器板靠近所述底盖的端部设置电源开关 键，所述电源开关键贯通另一个所述的开口槽，所述发光器板远离所述底盖的端部和所述 受光器板远离所述底盖的端部之间通过弧形环板连接，所述弧形环板的内环面卡合于所述 管体外侧壁；所述光电传感器和所述透光孔相匹配，所述光电传感器包括发光器和受光器， 所述发光器设置于所述发光器板的板面，所述受光器设置于所述受光器板的板面；每一对 所述的紫外灯和所述透光孔相匹配、分别设置于所述透光孔两侧的发光器板和所述受光器 板；所述MCU集成于所述光电板，用于获取所述光电传感器的感测信号，进而驱动所述红外 发射器和所述紫外灯。 进一步的，本发明提供的一种智能消音器，其中，在所述弧形环板且远离所述底盖 的端部设置红外接收器和led灯珠；所述红外接收器贯通所述匀光前盖并连接于所述MCU， 用于接收红外线并通过所述MCU解析所述红外线；所述led灯珠贯通所述匀光前盖，在所述 红外接收器接收到红外线后通过所述MCU控制所述led灯珠变色；作为一种对战交火提示， led灯珠有不同颜色的灯光提示，玩家通过这种提示进行一些战术动作和了解自己是否有 效击中或被击中。 进一步的，本发明提供的一种智能消音器，其中，所述红外发射管通过万向头连接 于所述管体，所述红外发射管设置有纵向校准结构和横向校准结构；所述纵向校准结构包 括调整螺栓a，所述调整螺栓a纵向连接于所述红外发射管，且所述调整螺栓a的螺纹端螺纹 连接于所述红外发射管，所述调整螺栓a的螺栓头延伸至所述套管的外部，随着所述调整螺 栓a的旋转动作，所述红外发射管以所述万向头为圆点在纵向平面内作顺时针或逆时针旋 转；所述横向校准结构包括调整螺栓b，所述调整螺栓b横向连接于所述红外发射管，且所述 调整螺栓b的螺纹端螺纹连接于所述红外发射管，所述调整螺栓b的螺栓头延伸至所述套管 的外部，随着所述调整螺栓b的旋转动作，所述红外发射管以所述万向头为圆点在水平面内 作顺时针或逆时针旋转。 进一步的，本发明提供的一种智能消音器，其中，所述红外发射管包括并列设置的 训练发射管和对战发射管，在所述训练发射管的前端堵设有凸透镜a，在所述对战发射管的 前端堵设有凸透镜b；所述红外发射器包括低功率发射器和高功率发射器；所述低功率发射 器设置于所述训练发射管且远离所述凸透镜a的一端，所述高功率发射器设置于所述对战 发射管且远离所述凸透镜b的一端。 进一步的，本发明提供的一种智能消音器，其中，若干对所述的透光孔沿所述管体 的轴线方向间隔排布。 进一步的，本发明提供的一种智能消音器，其中，所述光电板连接柱设置有两对， 每一对所述的光电板连接柱相对且错开布置于所述管体侧壁，错开布置的光电板连接柱更 有利于连接固定的可靠性。 进一步的，本发明提供的一种智能消音器，其中，所述光电板定位柱设置有一对， 所述光电板定位柱相对且错开布置于所述管体侧壁，错开布置的光电板定位柱更有利于定 位精度的提高。 5 CN 111599333 A 说　明　书 3/5 页 进一步的，本发明提供的一种智能消音器，其中，还包括透光前罩，所述透光前罩 套设于所述匀光前盖，在所述透光前罩的侧壁开设若干匀光孔。 本发明一种智能消音器与现有技术相比具有以下优点：一方面，在获得实弹射击 体验的同时发射携带独立编码的红外线，地方在接收该红外线后，将击中信息上传服务器， 由服务器判定击中与否，消除了击杀分歧；另一方面，本申请新增紫外灯，使得在获得实弹 射击体验时，光电传感器接收到水弹信号后，通过MCU同步驱动紫外灯点亮，点亮的紫外灯 光线透过透光孔点亮水弹，可直观看清水弹射出枪膛后的弹道，增加趣味性。 附图说明 图1为本发明一种智能消音器结构示意图； 图2为图1变换位置结构示意图； 图3为本发明一种智能消音器结构爆炸图； 图4为本发明一种智能消音器枪管、底盖、匀光前盖装配关系结构示意图； 图5为本发明一种智能消音器枪管、红外单元装配结构示意图； 图6为图5变换位置结构示意图； 图7为本发明一种智能消音器枪管、光电单元装配结构示意图。 其中：1、外壳；2、枪管；3、红外单元；4、光电单元；5、透光前罩；6、套管；7、底盖；8、 匀光前盖；9、枪管孔a：10、开口槽；11、枪管孔b；12、红外发射口；13、管体；14、光电板连接 柱；15、光电板定位柱；16、透光孔；17、红外发射器；18、红外发射管；19、训练发射管；20、对 战发射管；21、万向头；22、调整螺栓a；23、调整螺栓b；24、光电板；25、光电传感器；26、MCU； 27、发光器板；28、受光器板；29、连接孔；30、定位孔；31、充电接口；32、电源模块；33、电源开 关键；34、弧形环板；35、红外接收器；36、led灯珠；37、发光器；38、受光器；39、匀光孔；40、紫 外灯；41、凸透镜a；42、凸透镜b；43、低功率发射器；44、高功率发射器。
