技术摘要：
本发明公开了一种数控车床夹具，其中，包括卡盘、软爪、硬质合金夹持件，卡盘为圆柱体，卡盘的顶部设有三个呈圆形排布的软爪，三个软爪形成的圆形圆心与卡盘横截面的圆心重合，软爪由垂直设置的固定件、固定座连接形成，固定座通过螺钉安装在卡盘的顶部，固定件连接于  全部
背景技术：
现有的数控车床夹具机构通常由车床卡盘与车床三爪组成，由液压带动三爪对产 品进行夹紧与放松完成对产品的加工，由于产品加工尺寸精度要求比较高，产品在压铸过 程中容易变形，现有的夹持面比较短，普通爪在夹持产品时压力要减小，产品容易脱落造成 刀具及机床的损坏，容易造成加工中尺寸的不稳定或生产加工中的振刀现象，圆柱度达不 到图纸要求。
技术实现要素：

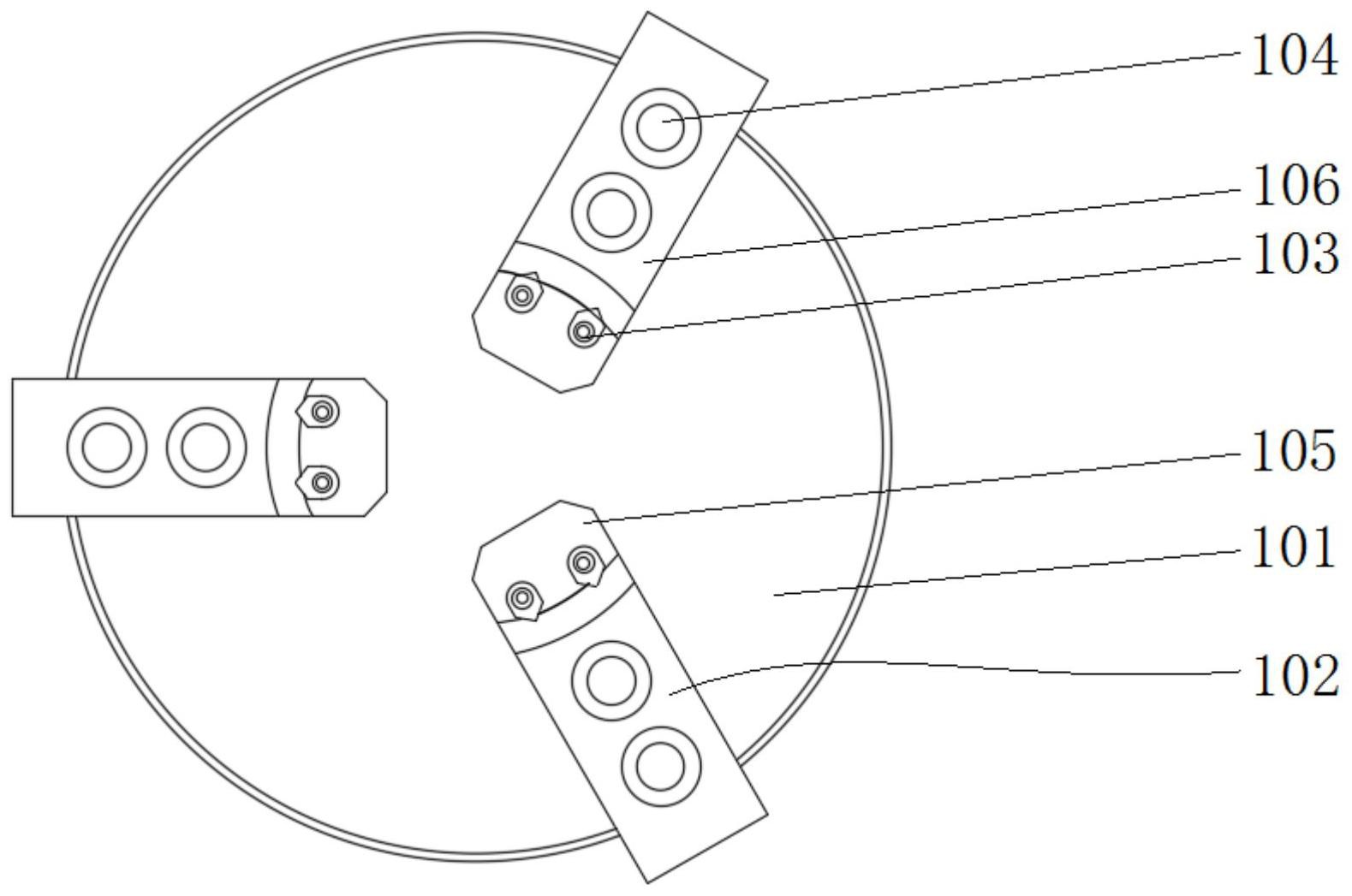

本发明要解决的技术问题是提供一种数控车床夹具，能够通过将硬质合金夹持件 安装在软爪上并与卡盘连接，能够有效增加车床夹具的加工精度，夹持时产品加工不易脱 落，有效提高了成品率，结构简单，便于使用，用以解决现有技术导致的缺陷。 为解决上述技术问题本发明提供以下的技术方案：一种数控车床夹具，其中，包括 卡盘、软爪、硬质合金夹持件，所述卡盘为圆柱体，所述卡盘的顶部设有三个呈圆形排布的 所述软爪，三个所述软爪形成的圆形圆心与所述卡盘横截面的圆心重合，所述软爪由垂直 设置的固定件、固定座连接形成，所述固定座通过螺钉安装在所述卡盘的顶部，所述固定件 连接于所述固定座近所述卡盘圆心的一端，所述硬质合金夹持件连接于所述固定件的顶 部。 上述的一种数控车床夹具，其中，每个所述固定件的顶部均连接设有两个所述硬 质合金夹持件。 上述的一种数控车床夹具，其中，两个所述硬质合金夹持件均设置于所述固定件 近所述固定座的一端. 上述的一种数控车床夹具，其中，所述硬质合金夹持件有部分探出所述固定件。 依据上述本发明一种数控车床夹具提供的技术方案效果是：通过将硬质合金夹持 件安装在软爪上并与卡盘连接，能够有效增加车床夹具的加工精度，夹持时产品加工不易 脱落，有效提高了成品率，结构简单，便于使用。 附图说明 图1为本发明一种数控车床夹具的俯视结构示意图； 图2为本发明一种数控车床夹具中软爪的结构示意图。 其中，附图标记如下：卡盘101、软爪102、硬质合金夹持件103、螺钉104、固定件 105、固定座106。 3 CN 111604513 A 说　明　书 2/2 页
