技术摘要：
本发明提供了基于矩阵理论的互感器接线判断方法，其特征在于，包括对三相电网电压和三相负载电流进行采集，计算各参数的相角，对电压和电流进行多种组合，求解各种组合下功率因数；根据实际用电情况和接线情况进行预设，比较各种组合的功率因数与预设的功率因数阈值，  全部
背景技术：
现场的低压配电台区环境复杂，且可能存在施工的不规范或不便等原因，易造成 配电线路的凌乱，对电压和电流的对应关系判断造成了障碍。若在关系不明确的接线上进 行电力监测，则会造成事件检测错误及故障误报等，若进行电能质量的治理，则可能会加重 电能质量问题，甚至造成安全事件。由此可见，将低压配电网电压和电流的关系梳理清晰至 关重要。通常来说，人为进行电压电流关系的判断有一定的难度，可能需要断电等影响用电 的操作，而且有一定的误判概率，所以在此设计一种利用设备自身算法自动识别的方案，可 避免人为判断带来的一系列问题。
技术实现要素：

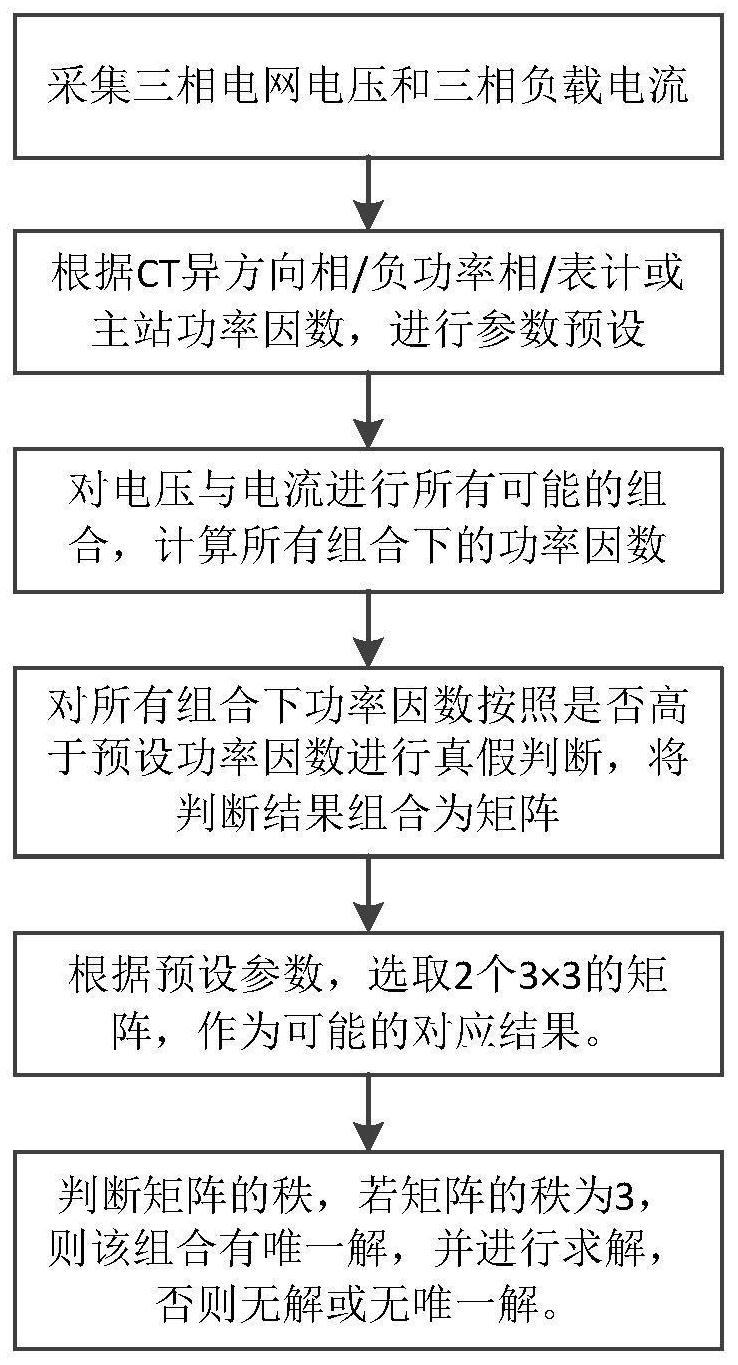

本发明的目的是提供一种基于矩阵理论的互感器接线判断方法，该方法利用设备 采集三相电压及三相电流，对电压与电流进行一系列配对组合，对每一种组合下的有功功 率及功率因数进行计算，针对是否满足条件进行真假判断，组合成多个矩阵，对每个矩阵进 行矩阵的秩的计算或行列式计算，选出有唯一解的情况，并将该接线情况进行还原。 本发明提供一种基于矩阵理论的互感器接线判断方法，包括： 采样三相电网电压与三相负载电流，计算电网电压和负载电流的基波成分，包括 幅值及相位信息，对三相电网电压及三相负载电流的基波成分进行任意组合，求取各种组 合下的基波功率因数； 根据组合得到的多个功率因数及设定的功率因数限值，组成由1和0构成的矩阵，1 代表组合得到的功率因数超过功率因数限值，即表示为真，0代表组合得到的功率因数低于 功率因数限值，即表示为假； 根据CT方向，将上述矩阵分离为8个3×3矩阵，根据可能的CT方向，抽取其中两个 矩阵，求该矩阵的秩，或其行列式，若矩阵的秩为3或行列式不为0，则证明该情况下有唯一 解，并求取此情况下的唯一解，即各电流互感器的方向，以及各电流互感器与电压端子的配 对关系。 其中，还包括： 采用SDFT算法计算电压和电流的基波成分，使用基波相位的结果，求相位差的余 弦值，将位移功率因数(DPF)作为功率因数进行后续判断。 若存在某一相的功率为负，即某一相有光伏等发电设备导致该相功率为负，则可 对该CT或电压相预设为负，再进行后续判断。 本发明的有益效果；该方法利用设备自身进行电压与电流互感器对应关系的判 断，代替人工排查，并可通过软件进行自适应调整，即可保证线路关系模糊的配电网的电力 监测及电能质量治理。 3 CN 111596235 A 说　明　书 2/3 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本 发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图获得其他附图。 图1为本发明实施例所提供的台区及设备接线示意图； 图2为本发明实施例所提供的电流互感器接线判断方法结构图； 图3为本发明实施例所提供的电流互感器接线判断算法流程图。
