技术摘要：

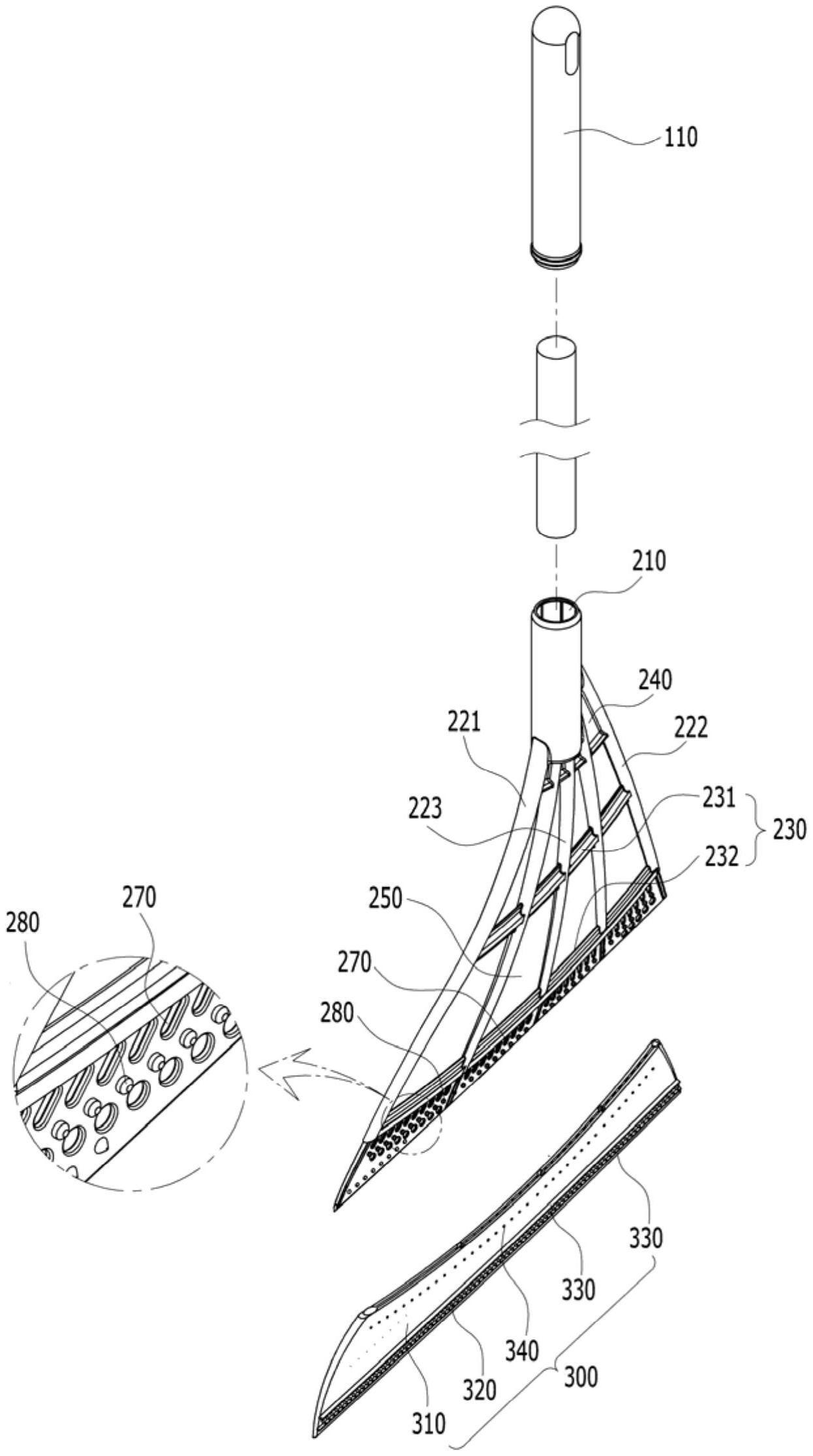

本发明涉及具备辅助打扫部的清扫工具，更详细地涉及一种包括以下部件的具备辅助打扫部的清扫工具，即，包括：把手部，为杆状且由上下方向延长；打扫部，为软质且配置有与把手部的下端部结合的管状的外罩和从外罩的下部多个框架以规定距离隔开配置；及辅助打扫部，结合  全部
背景技术：
最近，为了清扫广泛地使用吸尘器，但吸尘器存在体积比较大且需要电力的问题， 因此，扫帚形状的手动型清扫工具的需求不断。 对于以往的扫帚形清扫工具，根据形状具有差异，但是共同地具有具备多个毛的 形状。 但是，如上所述的以往的扫帚形清扫工具容易发生毛的脱落及变形，尤其在清扫 时在毛之间夹有异物，因此存在管理困难的问题。并且，如果在不去除这些异物的情况下进 行清扫时，存在诸如异物在清扫过程中脱落等不卫生的问题。 并且，地上积有水等的液体时，不仅不能有效地进行打扫，反而异物和液体混合而 变得杂乱无章。 为了克服这些问题，查看本发明的申请人先申请而授权的韩国授权专利第10- 1432074号(2014.08.13.授权)的“具备辅助打扫部的清扫工具”，则其提供包括以下的构 成。即，用户以能够握住的方式形成的把手部；以向左右伸长的方式形成以使下端接触到打 扫对象的第一面；在第一面的相反侧具有以对应于所述第一面的方式形成的第二面，且连 接于把手部并具有柔韧性的打扫部；及向第一面及第二面中至少任何一个面的方向凸出而 根据打扫部变形接触到打扫对象的辅助打扫部的构成。 但是，这些现有技术由一体式形成而具有防止变形的优点，但是，在清洗并杀菌辅 助打扫部麻烦且为了清扫而进行扫地时，存在打扫部不能坚固地支撑辅助打扫部的缺点。 因此，需要一种解决上述问题的方法。
技术实现要素：
要解决的课题 本发明为了解决上述的以往技术的问题，提供一种具备新型结构的辅助打扫部的 清扫工具，所述清扫工具中打扫部及辅助打扫部由一体式形成，且在辅助打扫部形成有主 凸起部及子凸起部以使容易地打扫凹凸及槽之间。 解决课题的方案 为了解决上述课题，本发明提供一种具备辅助打扫部的清扫工具，其包括：把手 部，所述把手部为杆状且由上下方向延长；打扫部，所述打扫部为软质且配置有与所述把手 部的下端部结合的管状的外罩，且从所述外罩的下部多个框架以规定距离隔开配置；及辅 助打扫部，所述辅助打扫部结合于所述打扫部的下端部，且根据所述打扫部的变形而与打 扫对象接触。 3 CN 111587083 A 说　明　书 2/6 页 在根据本发明的实施例的具备辅助打扫部的清扫工具中，所述打扫部可以包括： 主框架部，所述主框架部由在第一框架和第二框架之间配置的多个中央框架形成，所述第 一框架从所述外罩的下部一侧垂直地形成且形成倾斜角并以流线形状延长，所述第二框架 从所述外罩的下部另一侧外周面以曲线形状延长；加强框架部，所述加强框架部由第一加 强框架和第二加强框架形成，所述第一加强框架将所述主框架部的中央分别以水平方向连 接，所述第二加强框架从所述第一加强框架隔开并连接所述主框架部的下端；及防扭部，所 述防扭部将所述主框架一体式连接于所述外罩的下部。 在根据本发明的实施例的具备辅助打扫部的清扫工具中，其特征为，所述打扫部 的所述主框架部及加强框架部之间是贯通的，从而形成空间部。 在根据本发明的实施例的具备辅助打扫部的清扫工具中，所述打扫部可以还包 括：接合部，所述接合部从所述第二加强框架以板状延伸；接合槽，所述接合槽为多个且贯 通所述接合部的一面；及接合凸起，所述接合凸起在所述接合部的两面邻接于所述接合槽 而凸出。 在根据本发明的实施例的具备辅助打扫部的清扫工具中，所述辅助打扫部可以包 括：刮板，所述刮板为板状且与所述打扫部的下端连接并以两侧向下倾斜而变宽；主凸起 部，所述主凸起部在所述刮板的下部两面沿长度方向凸出多个；及子凸起部，所述子凸起部 在所述主凸起部的上下部沿长度方向，以墙体形状成一对地凸出形成。 在根据本发明的实施例的具备辅助打扫部的清扫工具中，所述具备辅助打扫部的 清扫工具进行第一次成型以使形成所述打扫部，并将第一次成型的所述打扫部放入模具来 进行第二次成型而形成所述辅助打扫部，且以所述辅助打扫部环绕所述接合部的方式以一 体式结合。 发明效果 根据本发明，具备辅助打扫部的清扫工具由第一次注塑成型形成打扫部，由第二 次注塑成型在打扫部的下部一体式结合辅助打扫部，从而可以具有防止打扫部的扭转或者 形状变形的现象的效果。 并且，由于用多个框架来形成打扫部且向其形成加强框架不的结构，不仅具有可 以节约制造单价而减少费用的优点，而且具有当清扫时在打扫部不粘贴异物的情形下可以 容易进行清扫的优点。 并且，根据本发明的具备辅助打扫部的清扫工具由副打扫部具有如下优点。即，在 不具备毛的情况下也可以容易扫除打扫对象，且由形成在副打扫部的主凸起部及子凸起 部，不仅是平坦的部分，而且也容易去除凹凸或者槽之间的灰尘及脏物的优点。 并且，根据本发明的具备辅助打扫部的清扫工具形成子凸起部，从而具有如下效 果。即，收拢地板的灰尘及脏物而形成团，且下部圈住上部的灰尘及脏物从刮板的下部溜 走，从而可以防止在扫地时向扫地的反方向脱离的现象的效果。 附图说明 图1是示出根据本发明的实施例的具备辅助打扫部的清扫工具的整体形状的主视 图。 图2是分解图1而示出的分解立体图。 4 CN 111587083 A 说　明　书 3/6 页 图3是示出根据本发明的实施例的具备辅助打扫部的清扫工具的打扫部及副打扫 部剖面的剖面图。 图4是详细示出根据本发明的实施例的具备辅助打扫部的清扫工具的打扫部的放 大立体图。 图5是详细示出根据本发明的实施例的具备辅助打扫部的清扫工具的辅助打扫部 的放大立体图。 图6是示出使用图1的根据本发明的实施例的具备辅助打扫部的清扫工具状态的 一侧面的示例图。
