技术摘要：
本发明的实施例的植物栽培装置包括：壳体，形成植物栽培的空间；门，连接于所述壳体并开闭所述空间；栽培床，配置于所述壳体的所述空间内，并且支撑种子封装件，包含种子的培养基容纳于所述种子封装件；以及灯组件，向设置于所述栽培床的所述种子封装件照射光，所述灯  全部
背景技术：
通常的植物栽培装置形成具备适合植物生长的环境的预定栽培室，并且植物储存 于预定的栽培室内部。在植物栽培装置设置用于供应植物生长所需的养分和光能的结构， 植物通过供应的养分和光能生长。 在韩国登记专利第10-1240375号公开了基于现有技术的植物栽培装置。 在如上所述的技术中，在壳体的内部配置有多层的托盘，光从光照射部照向托盘， 并且将营养液经由营养液回收容器供应至托盘。此外，可以利用空调装置和空气循环风扇， 来使壳体的内部保持为设定温度，由此对植物进行栽培。 然而，在如上所述的现有技术中，虽然光照射部设置于托盘的上方，但是光照射部 以直接露出于壳体内部的方式配置，从而，存在有光照射部可能会损坏，并且光照射部可能 与水接触的忧虑。 并且，在韩国授权实用新型公报第20-0467246中公开了家庭用植物工厂。 所述家庭用植物工厂包括：本体；多个栽培床；设置于各个栽培床的托盘；以及位 于本体上部的顶棚侧和栽培床的下侧的LED模块。 然而，所述LED模块以直接露出于本体内部的方式配置，从而存在有LED模块发生 损坏，并且LED模块很可能与水分接触的忧虑。
技术实现要素：

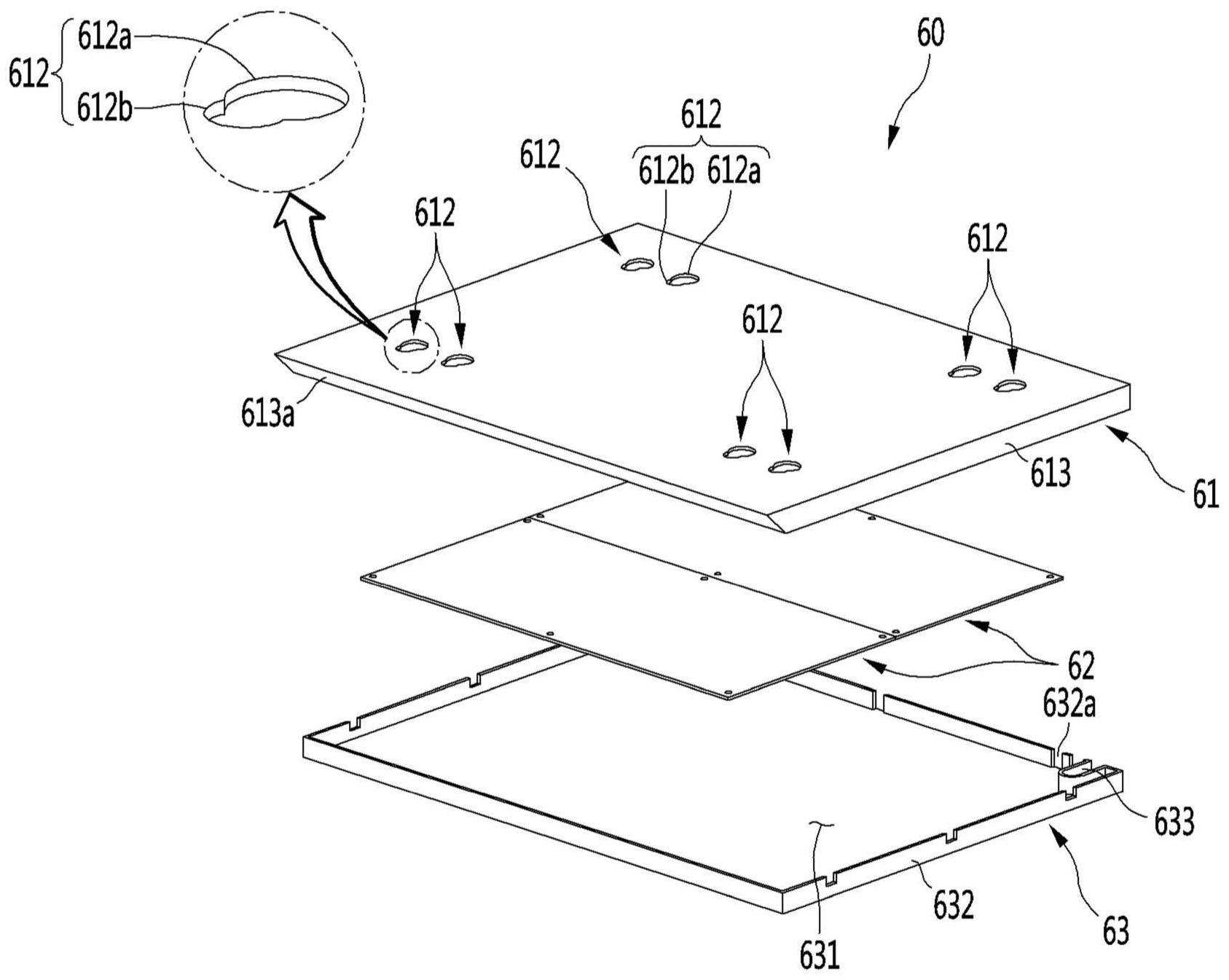

本发明提供一种，LED模块被灯盖和灯壳包围，由此能够防止LED模块发生损坏，并 且能够提高防水和防潮功能的植物栽培装置。 并且，本发明提供一种与灯组件的安装位置无关地能够容易设置灯组件的植物栽 培装置。 并且，本发明提供一种，通过可以改变灯模块的输出，来能够将具有不同种类的种 子的培养基同时安置于栽培床并进行栽培的植物栽培装置。 在本发明中，灯组件位于对种子封装件进行支撑的栽培床的上方，从而可以向栽 培床提供光，在所述种子封装件容纳有包含种子的培养基。 所述灯组件可以包括：由多个LED组构成的LED模块；覆盖所述LED模块的上侧的灯 壳；以及灯盖，其与所述灯壳相结合，并且对所述LED模块的下侧进行支撑。 所述灯壳的下表面可以由透明的材料形成，从LED照射的光可以穿透所述灯壳的 下表面。 在所述栽培床可以安置有多个种子封装件。 多个所述LED组可以以与多个种子封装件相同的数量分组。 可以相同地控制LED组，或者按照组类别不同地对LED组进行控制。或者，根据LED 4 CN 111567391 A 说　明　书 2/33 页 类别，构成LED组的LED的排列可以相同。 作为一例，各个LED组包括以多个列排列的多个LED，一部分LED组的多个列的间隔 可以与其他LED组的多个列的间隔不同。 例如，在沿着左右方向排列的多个LED组中，位于两侧的LED组的多个列的间隔可 以小于位于中央的LED组的多个列的间隔。 或者，多个所述LED组包括以多个列排列的多个LED，在所述壳体内，位于两侧的 LED组的多个列的间隔可以小于位于中央部的LED组的多个列的间隔。 在本实施例中，所述灯壳可以包括沿着所述灯壳的外周朝向下方延伸的边缘，并 且，所述灯盖可以包括沿着所述灯盖的外周朝向上方延伸并以与所述灯壳的边缘叠加的方 式相结合的边缘，以提高防水和防潮性能。 在所述灯壳的上表面可以形成有用于与灯安装构件相结合的壳限制孔，所述灯安 装构件用于固定所述灯组件。 所述灯组件可以固定于所述壳体的内部上表面，或者可以固定于对所述栽培床进 行支撑的支撑件。 所述灯安装构件可以包括：安装构件紧固部；以及安装构件头，其位于所述安装构 件紧固部的下侧，所述安装构件头的直径大于所述安装构件紧固部。 所述壳限制孔可以包括：形成为与所述安装构件头相对应的大小的插入部；以及 从所述插入部的前端朝向水平方向进一步凹入的限制部。 所述限制部可以形成为大于所述安装构件紧固部的厚度，并且，可以形成为小于 所述安装构件头的大小。 在所述灯壳的上表面沿着左右方向隔开而配置有多个壳限制孔，并且，可以在沿 着左右方向隔开的多个壳限制孔之间配置有所述LED模块。 在所述灯壳的上表面还可以包括电线引导肋，所述电线引导肋朝向各个壳限制孔 和所述LED模块的两侧端部之间区域延伸而成。 在所述壳体内沿着上下方向隔开而排列有多个栽培床，并且，多个所述栽培床可 以包括：被固定于所述壳体的支撑件支撑的上栽培床；和位于所述上栽培床的下方的下栽 培床。 用于向所述上栽培床照射光的灯组件，可以与所述壳体的内部的上表面相结合。 用于向所述下栽培床照射光的灯组件，可以与对所述上栽培床进行支撑的支撑件 相结合。 在本实施例中，还可以包括用于显示植物栽培装置的运行状态的显示器，并且，所 述显示器可以位于所述灯组件的前方。 所述显示器可以固定在位于所述上栽培床的下侧的灯组件。 根据提出的发明，LED模块被灯盖和灯壳包围，因此，能够防止LED模块发生损坏， 并且能够提高防水和防潮性能。 并且，根据本发明，灯安装构件可以结合于灯组件的上表面，因此，具有可以将灯 组件紧固于壳体内部上表面，或者紧固于对栽培床进行支撑的支撑件的下表面的优点。 并且，在本发明中，按照LED组的位置类别，将LED的排列形成为不同，由此，具有能 够将具有不同种类的种子的培养基同时安置于栽培床并进行栽培的优点。 5 CN 111567391 A 说　明　书 3/33 页 附图说明 图1是本发明的实施例的植物栽培装置的立体图。 图2是打开所述植物栽培装置的门的立体图。 图3是所述植物栽培装置的分解立体图。 图4是作为所述植物栽培装置的一结构的壳体的分解立体图。 图5是所述壳体的纵剖视图。 图6是作为所述植物栽培装置的一结构的供水组件的分解立体图。 图7是安装作为所述植物栽培装置的一结构的水箱的状态的剖开立体图。 图8是打开所述水箱的盖的立体图。 图9是所述水箱的分解立体图。 图10是图8的A部分的放大图。 图11是沿着图8的11-11’线剖开的立体图。 图12是沿着图8的12-12’线剖开的立体图。 图13是示出所述本体内部的供水管的配置的图。 图14是示出在图13中安装下栽培床的状态的图。 图15是作为所述植物栽培装置的一结构的栽培床的立体图。 图16是从上方观察所述栽培床的分解立体图。 图17是从下方观察所述栽培床的分解立体图。 图18是所述下栽培床的立体图。 图19是安置于所述栽培床的种子封装件的分解立体图。 图20是作为所述种子封装件的一结构的端口的俯视图。 图21是示出所述种子封装件安置于所述栽培床的状态的剖视图。 图22是作为所述栽培床的一结构的栽培床支架的立体图。 图23是从下方观察所述栽培床的底视图。 图24是沿着图23的24-24’线剖开的立体图。 图25是示出所述下栽培床的拉出状态的剖开立体图。 图26是用于拉出/推入所述栽培床的拉出/推入引导件的立体图。 图27是示出推入所述栽培床的状态的图。 图28是示出拉出所述栽培床的状态的图。 图29是示出灯组件安装于所述拉出/推入引导件的状态的剖视图。 图30是示出用于安装所述灯组件的灯安装构件的结合结构的图。 图31是从上方观察所述灯组件的分解立体图。 图32是从下方观察所述灯组件的分解立体图。 图33是示出安装作为所述植物栽培装置的一结构的显示器组件的状态的图。 图34是所述显示器组件的分解立体图。 图35是示出安装作为所述植物栽培装置的一结构的送风机组件的状态的图。 图36是从前方观察所述送风机组件的分解立体图。 图37是从后方观察所述送风机组件的分解立体图。 图38是从后方观察所述送风机组件的立体图。 6 CN 111567391 A 说　明　书 4/33 页 图39是沿着图38的39-39’线剖开的立体图。 图40是示出所述壳体内部的空气循环状态的剖视图。 图41是图40的B部分的放大图。 图42是打开所述植物栽培装置的机械室的立体图。 图43是从下方观察所述壳体的部分立体图。 图44是作为所述植物栽培装置的一结构的供应管道的立体图。 图45是示出在所述机械室中的所述供应管道和返回管道的配置的俯视图。 图46是示出通过所述供应管道和返回管道供应和吐出的二氧化碳的状态的图。 图47是示出作为所述植物栽培装置的一结构的底壳的内部结构的立体图。 图48是示出所述植物栽培装置的控制信号的流动的图。 图49是概略地示出所述植物栽培装置的操作状态的图。 图50是示出本发明的另一实施例的植物栽培装置的内部结构的图。
