技术摘要：
本发明属于除尘领域，特别是一种静电废气处理装置，包括箱体，箱体上部外连接有第一通气管和第一进水管，箱体上部水平布置有第二水管，第二水管与第一进水管连通，第二水管下固定连接有喷头，箱体中部固定有第一水平杆，第一水平杆下焊接有多个同心圆环架，每个同心圆  全部
背景技术：
传统废气采用的是旋风除尘的形式，除尘效率不高，如果能采用静电的形式，效果 较好。
技术实现要素：

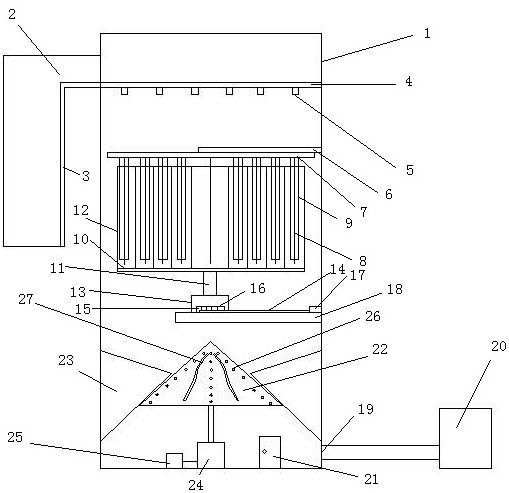

为了解决上述问题，本发明提出一种静电废气处理装置。 这种静电废气处理装置，包括箱体，其特征在于，箱体上部外连接有第一通气管和 第一进水管，箱体上部水平布置有第二水管，第二水管与第一进水管连通，第二水管下固定 连接有喷头， 箱体中部固定有第一水平杆，第一水平杆下焊接有多个同心圆环架，每个同心圆环架 下都固定有竖直放电丝，竖直放电丝附近有弧形板固定在每个同心圆环架下，竖直放电丝 下方有第二水平杆固定在转轴上，第二水平杆上固定都多个同心环形板，竖直放电丝和弧 形板布置在相邻同心环形板之间，转轴固定在旋转座中，旋转座中有轴承，转轴底部键连接 有齿轮，齿轮通过旋转座上开的槽与外部的螺杆啮合，螺杆通过第一电机带动，电机和旋转 座都固定在第三水平支架上，箱体底部有出风口，出风口通过管道与风机连接，箱体底部设 有出料门。 进一步，箱体下部有伞形体，伞形体旁有环形块固定在箱体上，环形块上部为倒锥 台，环形块下部为正锥台型，环形块下部壁与伞形体外壁间隙由大到小，伞形体底部插入在 旋转箱中，旋转箱中有轴承和齿轮，箱体底部固定有第二电机，伞形体与第二电机通过齿轮 啮合传动。 进一步，伞体壁上均匀设有多列通孔，相邻列通孔之间有波纹齿固定在伞体外壁 上。 进一步，出风口位置高于箱体底面。 本发明的有益效果一是通过静电多根放电丝平行安放在同心环形板之间，通以高 压直流电，在同心环形板之间间隙内形成静电场，含烟尘气体通过该电场时，在电离、荷电、 电子风的作用下，将空气中的粒子(液滴)分离沉积在同心环形板壁上。在各同心环形板壁 间缝上设有一个固定不动的弧形板，在工作时同心环形板同时沿一个方向同速缓慢旋转， 从而使沉积在管壁上的沉积物被强行刮落，  实现连续有效对管壁沉积物的清理；二是沉积 物经过伞形体和环形块的研磨挤压，挤压出一部分水分，一部分水分由通孔出来，由风带 走，沉淀物经研磨后，由伞体和环形块之间的缝隙出来，由出料门扒出，可以用来燃烧。 附图说明 图1.本发明结构示意图 3 CN 111604168 A 说　明　书 2/2 页 图2. 同心圆环架俯视图 图3. 同心环形板俯视图 在图1至图3中，1、箱体，2、第一通气管，3、第一进水管，4、第二水管，5、喷头，6、第一水 平杆，7、同心圆环架，8、竖直放电丝，9、弧形板，10、第二水平杆，11、转轴，12、同心环形板， 13、旋转座，14、螺杆，15、齿轮，16、槽，17、第一电机，18、第三水平支架，19、出风口，20、风 机，21、出料门，22、伞形体，23、环形块，24、旋转箱，25、第二电机，26、通孔，27、波纹齿。
