技术摘要：
本发明涉及显示设备技术领域，公开了一种柔性屏终端，该柔性屏终端包括柔性屏组件、第一固定框、第二固定框、滑卷组件以及磁性件，其中：滑卷组件包括通过支架连接的第一滚轴和第二滚轴；柔性屏组件包括柔性屏主体和可卷曲支撑件，柔性屏组件支撑于第一滚轴和第二滚轴  全部
背景技术：
现今柔性显示面板逐渐进入了消费者的视野，屏幕的可卷曲性大大拓展了显示领 域的应用。柔性屏在用于显示装置中时可构成滑卷显示装置，滑卷显示装置在使用时其用 于显示的显示区的面积可以进行调节，在不使用时可以对其进行卷曲，方便收纳且节省空 间，因此使用越来越广泛。 目前滑卷显示装置中，在对柔性屏向外拉伸和收卷操作时，柔性屏在靠近卷轴区 域和屏幕中间显示区容易发生翘曲，从而平整度低，该问题会严重影响屏幕信赖性，降低用 户的操作体验。
技术实现要素：

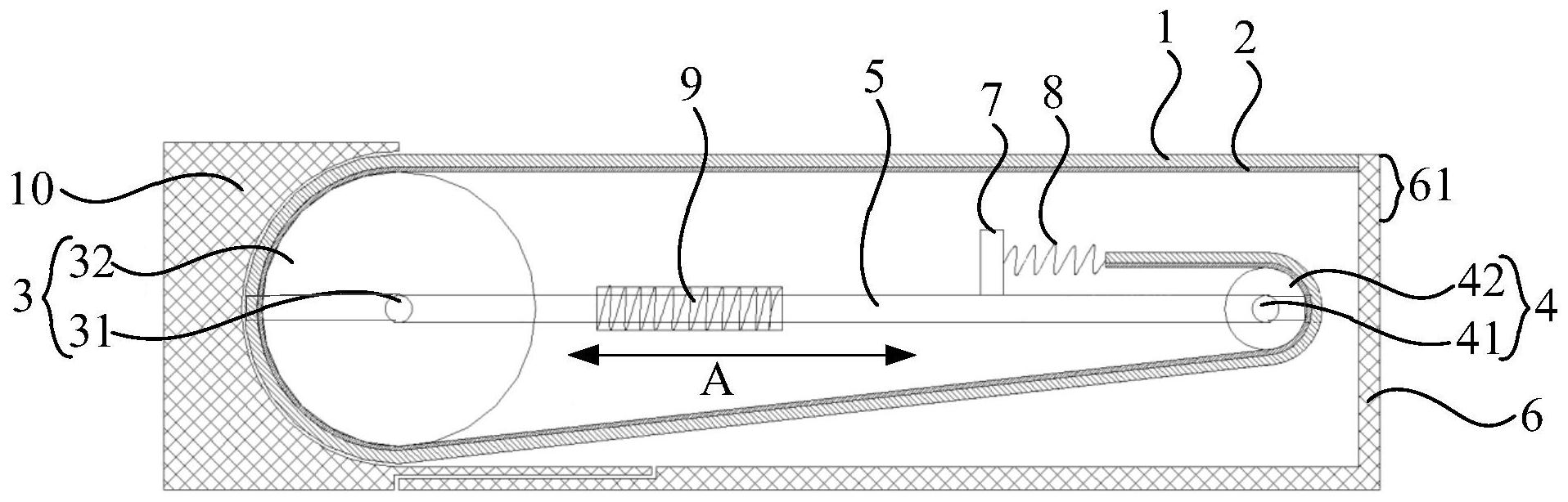

本发明提供了一种柔性屏终端，上述柔性屏终端可提高柔性屏组件的平展度，从 而提升用户体验。 为达到上述目的，本发明提供以下技术方案： 一种柔性屏终端，包括柔性屏组件、第一固定框、第二固定框、滑卷组件以及磁性 件，其中： 所述滑卷组件包括相互平行且沿第一方向排列的第一滚轴和第二滚轴，所述第一 滚轴与所述第二滚轴之间通过支架连接，所述第一滚轴位于所述第二滚轴远离所述第一固 定框的一侧，所述滑卷组件可沿第一方向做往复运动； 所述柔性屏组件包括柔性屏主体以及背离所述柔性屏主体显示面一侧的可卷曲 支撑件，所述柔性屏组件围绕所述滑卷组件设置，且所述柔性屏组件支撑于所述第一滚轴 和第二滚轴，所述柔性屏组件包括相对的第一侧边和第二侧边，所述第一侧边固定于所述 第一固定框的第一端、所述第二侧边与所述第二固定框之间通过弹性件连接，所述第一固 定框的第一端和第二固定框位于所述支架所在的平面的同侧，且所述第二固定框位于所述 支架所在的平面与第一固定框的第一端之间，当所述柔性屏组件处于卷曲工位时，所述第 二固定框位于所述第一滚轴和第二滚轴之间，所述柔性屏组件中位于所述第一侧边与所述 第一滚轴之间的区域形成可视区； 所述磁性件设置于所述支架，位于所述第一滚轴和第二滚轴之间且靠近第一滚轴 的位置，所述磁性件与所述可卷曲支撑件磁性配合以使所述柔性屏组件平展。 上述柔性屏终端中，柔性屏组件第一侧边与第一固定框的第一端固定连接、第二 侧边与第二固定框之间通过弹性件连接，且柔性屏组件围绕滑卷组件设置并支撑于滑卷组 件，从而在滑卷组件沿第一方向做往复运动时可以带动柔性屏组件展开或围绕滑卷组件卷 曲，当滑卷组件向远离柔性屏组件的第一侧边的方向运动时，柔性屏组件中可视区以外的 部分绕滑卷组件沿第一方向运动以使可视区的面积增加，同时弹性件的伸缩量逐渐增大， 4 CN 111613144 A 说　明　书 2/6 页 直至全部的柔性屏组件均为可视区；当滑卷组件向靠近柔性屏组件的第一侧边的方向运动 时，柔性屏组件中可视区部分绕滑卷组件沿与第一方向相反的第二方向运动以使可视区的 面积减小，同时弹性件的伸缩量逐渐减小，使得柔性屏组件围绕滑卷组件卷曲；用户可以在 使用时将柔性屏组件展开以扩大视野，当使用完毕时使柔性屏组件卷曲；本发明中的柔性 屏终端在柔性屏主体背离显示面的一侧设置有可卷曲支撑件，可卷曲支撑件可以提升柔性 屏组件的刚度，防止在展开过程中柔性屏主体发生翘曲，特别是防止柔性屏主体边缘部位 的翘曲，且本发明中的柔性屏终端中设置有用于与可卷曲支撑件磁性配合的磁性件，磁性 件对可卷曲支撑件产生朝向滑卷组件方向的吸附力，使得柔性屏组件与滑卷组件的接触更 充分，可以进一步防止柔性屏发生翘曲，柔性屏组件中位于第一滚轴附近但未被第一滚轴 支撑的部分容易发生翘曲，将磁性件设置于第一滚轴与第二滚轴之间且位于靠近第一滚轴 的位置，从而可以防止柔性屏组件靠近第一滚轴的部分发生翘曲，因此，本发明中的柔性屏 终端中柔性屏组件的平展性强，用户体验感更好。 优选地，所述可卷曲支撑件包括沿所述第一侧边和第二侧边排列方向排列的多个 刚性支撑片以及包裹于全部刚性支撑片外侧且填充于相邻刚性支撑片之间的软胶。 优选地，每个所述刚性支撑片朝向所述柔性屏主体一侧以及背离所述柔性屏主体 一侧的表面均为朝向所述柔性屏主体一侧凸出的曲面，所述曲面的曲率与所述第一滚轴及 第二滚轴的外表面的曲率相同。 优选地，所述刚性支撑片的材料为可以与所述磁性件磁性配合的刚性材料。 优选地，所述软胶背离所述柔性屏主体的一侧中与每两个相邻的刚性支撑片之间 的部位相对的位置形成有凹槽。 优选地，沿所述凹槽的底部向开口的方向，所述凹槽的两个侧面之间的距离越来 越大。 优选地，所述可卷曲支撑件与所述柔性屏主体之间粘接固定。 优选地，所述第一滚轴包括第一固定轴以及套设于所述第一固定轴外侧且可绕所 述第一固定轴转动的第一转动部，所述第一固定轴的两端与所述支架固定；所述第二滚轴 包括第二固定轴以及套设于所述第二固定轴外侧且可绕所述第二固定轴转动的第二转动 部，所述第二固定轴的两端与所述支架固定，所述第一转动部的直径大于所述第二转动部 的直径。 优选地，所述第一固定轴和第二固定轴所在的平面与所述可视区平行。 优选地，所述磁性件为电磁铁。 优选地，所述磁性件在所述柔性屏组件展开过程中与所述可卷曲支撑件磁性配 合，在所述柔性屏组件卷曲过程中不工作。 优选地，还包括设置于所述支架远离所述第二滚轴一端的可移动框，所述可移动 框与所述第一固定框配合形成用于容纳所述滑卷组件以及柔性屏组件的容纳空间，所述容 纳空间的开口朝向所述可视区。 优选地，所述第二固定框固定于所述第一固定框或固定于所述支架。 附图说明 图1为本发明实施例提供的第一种柔性屏终端的侧视图； 5 CN 111613144 A 说　明　书 3/6 页 图2为本发明实施例提供的一种柔性屏终端中部分结构的俯视图； 图3为本发明实施例提供的第二种柔性屏终端的侧视图； 图4为本发明实施例提供的一种柔性屏终端转中可卷曲支撑件的侧视图； 图5为本发明实施例提供的一种柔性屏终端转中可卷曲支撑件的俯视图； 图6为本发明实施例提供的第三种柔性屏终端的侧视图； 图7为本发明实施例提供的第四种柔性屏终端的侧视图。 图标： 1-柔性屏主体；2-可卷曲支撑件；21-刚性支撑片；22-软胶；23-凹槽；3-第一滚轴； 31-第一固定轴；32-第一转动部；4-第二滚轴；41-第二固定轴；42-第二转动部；5-支架；51- 伸缩部；52-第一部分；53-第二部分；6-第一固定框；61-第一端；7-第二固定框；8-弹性件； 9-磁性件；10-可移动框。
