技术摘要：
本申请实施例提供一种阵列基板、显示面板及显示装置，该阵列基板中，开关阵列层设置在第一基板上并且包括多个晶体管；像素电极层包括多个像素电极并且像素电极与晶体管的漏极通过过孔电连接；色阻阵列层包括多个色阻且色阻包括沿第一方向相对设置的第一边与第二边。其  全部
背景技术：
】 液晶显示因其成熟的工艺及较低的成本，依然是显示技术领域的主流显示技术。 随着人们对大显示屏的追求，方便携带的柔性显示屏及可折叠显示屏成为人们追求的热 点。但是将目前最为成熟的液晶显示设计为柔性显示屏或者可折叠显示屏仍然存在不少难 点。 液晶显示是在两个相对的基板之间注入液晶分子形成液晶盒，液晶分子的旋转状 态可以控制液晶盒一侧的背光能否通过液晶盒到达出光面。但是由于背光为白光，因此需 要在一个基板上设置色阻，以将白光转换为其他颜色的光。但是，现有技术中通常将色阻设 置在一个基板上，比如，设置在彩膜基板上，将传递信号的金属走线设置在另一个基板上， 那么在液晶显示屏弯折形成柔性显示屏或者可折叠显示屏的过程中，部分像素对应的色阻 与该像素对应的金属走线之间会存在偏位，从而影响正常的显示。 【
技术实现要素：

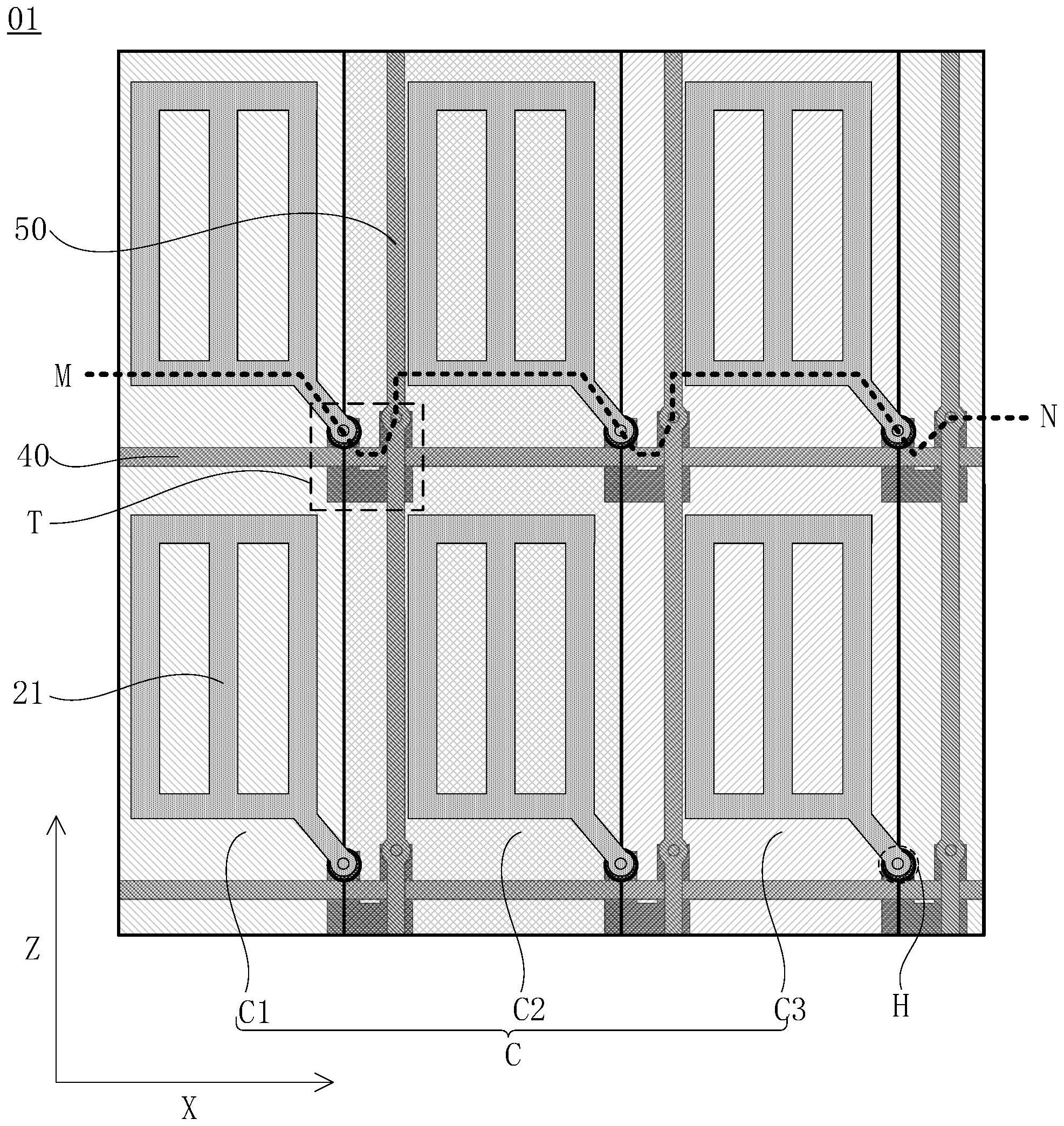

】 有鉴于此，本申请实施例提供了一种阵列基板、显示面板及显示装置，以解决以上 问题。 第一方面，本申请实施例提供一种阵列基板，该阵列基板包括第一基板、开关阵列 层、像素电极层。其中，开关阵列层设置在第一基板上并且包括多个晶体管；像素电极层包 括多个像素电极并且像素电极与晶体管的漏极通过过孔电连接；色阻阵列层包括多个色阻 且色阻包括沿第一方向相对设置的第一边与第二边。其中，第一边包括第一凹部，第二边包 括第二凹部；沿第一方向相邻设置的两个色阻中，一个色阻的第一凹部与另一个色阻的第 二凹部相对设置；并且相对设置的第一凹部及第二凹部沿第二方向的投影与过孔沿第二方 向的投影至少部分交叠，第二方向与阵列基板的厚度方向平行。 第二方面，本申请实施例还提供一种显示面板，包括如第一方面提供的阵列基板； 显示面板还包括对置基板及液晶层，对置基板与阵列基板相对设置，并且液晶层设置在对 置基板与阵列基板之间。 第三方面，本申请实施例还包括一种显示装置，包括如第二方面提供的的显示面 板。 本申请实施例提供的阵列基板、显示面板及显示装置中，将色阻层制备在阵列基 板上，可以避免对应的显示面板在弯曲的过程中，色阻与对应子像素之间发生偏移导致漏 光以及色彩显示混乱的问题。此外，本申请提供的色阻设计可以适用于高像素密度的设计 并且能够保证色阻的制备良率。采用本申请实施例的色阻设计，在制作色阻的过程中，掩膜 版的遮光区域之间的距离增加，避免了曝光过程中光的衍射，从而能够得到设计的色阻形 状。同时，采用本申请实施例的色阻设计，在显影的过程中，需要去除的光刻胶位于固化后 4 CN 111610660 A 说　明　书 2/8 页 的光刻胶的边缘外置，因此可以充分接触显影液被完全显影掉；在刻蚀过程中，需要被刻蚀 掉的那部分色阻位于色阻的边缘位置，因此可以充分接触刻蚀液被完全刻蚀掉；因此，本申 请实施例提供的色阻设计减低了色阻的开孔难度，进而提高了像素电极与晶体管连接的可 靠性。 【附图说明】 为了更清楚地说明本申请实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域 普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。 图1为本申请实施例提供的一种阵列基板的示意图； 图2为图1中沿MN方向的一种剖面图； 图3为本申请实施例提供的一种色阻阵列层的示意图； 图4为一种色阻的制备方式； 图5为本申请实施例提供的一种色阻对应的制备方式； 图6为图1中沿MN方向的另一种剖面图； 图7为本申请实施例提供的另一种阵列基板的示意图； 图8为本申请实施例提供的另一种色阻阵列层的示意图； 图9为本申请实施例提供的又一种阵列基板的示意图； 图10为本申请实施例提供的又一种色阻阵列层的示意图； 图11为本申请实施例提供的一种色阻的示意图； 图12为本申请实施例提供的另一种色阻的示意图； 图13为本申请实施例提供的又一种色阻的示意图； 图14为本申请实施例提供的一种显示面板的示意图； 图15为本申请实施例提供的另一种显示面板的示意图； 图16为本申请实施例提供的又一种显示面板的示意图； 图17为本申请实施例提供的一种显示装置的示意图。 【
