技术摘要：

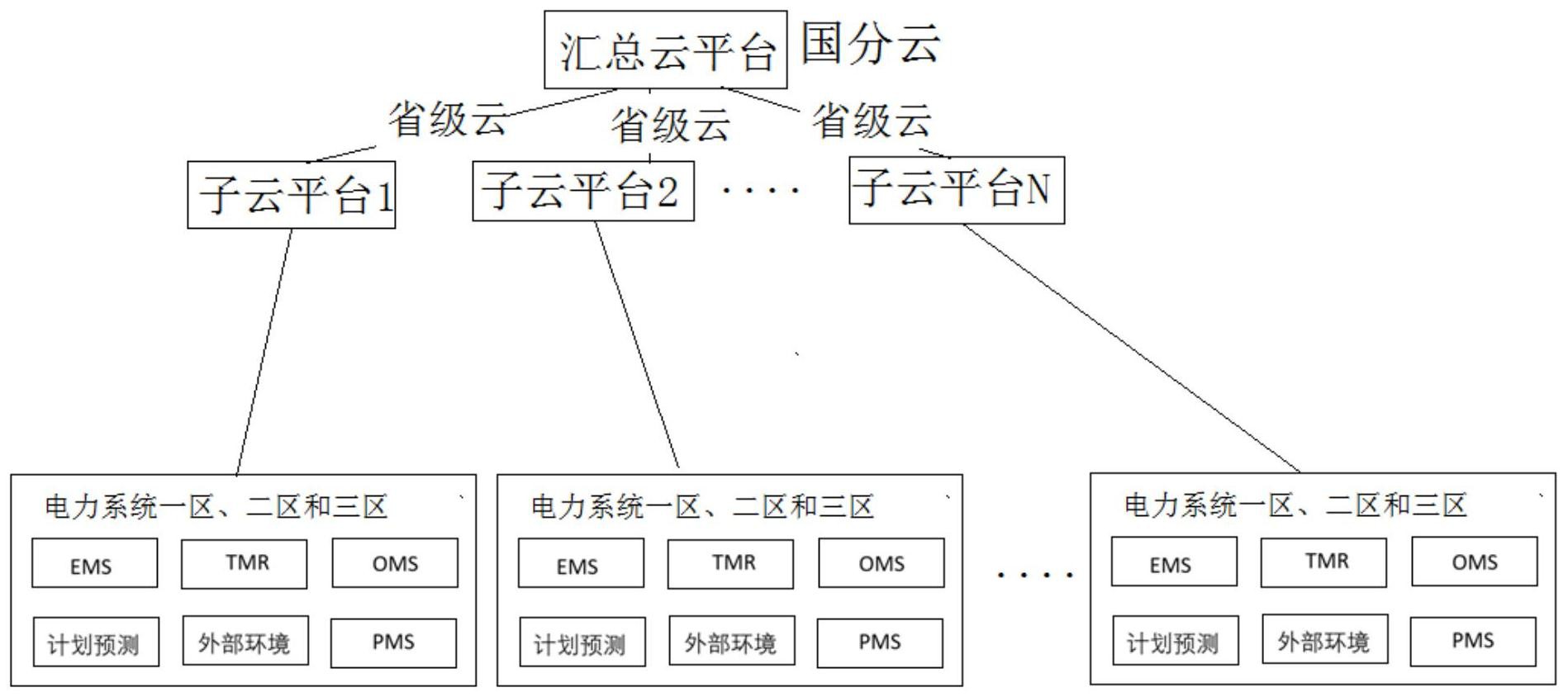

本发明公开了一种基于云平台的电力大数据采集系统和方法，其中系统包括层级连接的两级云，第一级云包括至少一个子云平台，第二级云包括一个汇总云平台，各子云平台与各划分区域的电力系统一区、二区和三区相连，用于提取电力数据并将提取的电力数据发送到汇总云平台；  全部
背景技术：
随着我国特高压电网建设、新能源集中接入、电力市场改革的全面推进，电网调控 运行面临新的形势和挑战，智能电网调度控制系统的业务范围快速扩大，数据来源增多，数 据类型多样，数据规模急剧增大，调控系统数据的“大数据”特征日益明显。 电网调控领域大数据不仅具有“速度快、类型多、体量大”特征，并且关联紧密、实 时性强，因此IT业界大数据技术不能直接应用于电网调控领域，亟需开展基于云平台的大 数据采集支撑技术研究，推动大数据技术在智能电网调控业务的应用，支撑调控系统  I、 II、III 区各类业务对大数据的应用需求，提高电网调度控制系统的数据服务能力，进一步 提升对电网运行的技术支撑水平。
技术实现要素：
针对上述问题，本发明提出一种基于云平台的电力大数据采集系统和方法。 实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现： 一方面，本发明提供一种基于云平台的电力大数据采集系统，包括层级连接的两级云， 第一级云包括至少一个子云平台，第二级云包括一个汇总云平台，  所述各子云平台与各划 分区域的电力系统一区、二区和三区相连，用于提取电力数据并将提取的电力数据发送到 汇总云平台；所述汇总云平台分别与第一级云的各个子云平台相连，用于接收各子云平台 提取的电力数据。 进一步地，所述子云平台包括依次连接的第一数据抽取服务器、第一消息总线服 务器、第一云数据汇集服务器、第一云数据库服务器和第二数据抽取服务器；所述第一数据 抽取服务器与电力系统一区、二区和三区相连，用于抽取电力数据；所述第一消息总线服务 器，用于将第一数据抽取服务器抽取的电力数据发送到第一云数据汇集服务器；所第一云 数据汇集服务器，用于将通过第一消息总线服务器汇集到的电力数据发送到第一云数据库 服务器；所述第二数据抽取服务器与汇总云平台连接，用于将抽取的数据发送至汇总云平 台。 进一步地，所述汇总云平台包括依次连接的第二消息总线服务器、第二云数据汇 集服务器和第二云数据库服务器；所述第二消息总线服务器与各个子云平台连接用于将各 个子云平台提取的电力数据发送到第二云数据汇集服务器，所述第二云数据汇集服务器， 用于通过第二消息总线服务器汇集到的电力数据发送到第二云数据库服务器。 第二方面，本发明提供基于云平台的电力大数据采集方法，包括：设置层级连接的 两级云，第一级云包括至少一个子云平台，第二级云包括一个汇总云平台， 将各子云平台与各划分区域的电力系统一区、二区和三区相连，将所述汇总云平台分 4 CN 111556108 A 说　明　书 2/5 页 别与第一级云的各个子云平台相连；通过各子云平台提取电力数据并将提取的电力数据发 送到汇总云平台；通过汇总云平台接收各子云平台提取的电力数据。 进一步地，包括以下步骤：所述各子云平台为各省级云，所述汇总云平台为国分 云； 所述省级云包括依次连接的第一数据抽取服务器、内部消息总线服务器、省级云数据 汇集服务器、省级云数据库服务器和第二数据抽取服务器；所述国分云包括依次连接的广 域消息总线服务器、国分云数据汇集服务器和国分云数据库服务器；所述第一数据抽取服 务器从省级电力系统三区各子系统抽取电力数据后，根据省级云关键字映射规则，将分散 的电力数据转换为统一的云平台电力大数据，经TCP链接，以消息的方式发送至省级云内部 消息总线服务器；省级云数据汇集服务器，经TCP链接轮询内部消息总线服务器，当收到汇 集的电力大数据后，进行解析，并通过省级云数据库服务器，写入数据库中，完成省级云侧 的电力大数据汇集; 第二数据抽取服务器周期从省级云抽取电力大数据后，经TCP链接，以消息的方式发送 至国分云广域消息总线服务器； 国分云数据汇集服务器，经TCP链接轮询广域消息总线服务器，当收到汇集的电力大数 据后，进行解析，并通过国分云数据库服务器，写入国分云服务器数据库中，完成国分云侧 的电力大数据汇集。 本发明的有益效果： 本发明公开了一种基于云平台的电力大数据采集系统和方法，采用子云平台和汇总云 平台的多级云连接，由子云平台采集省级电力系统三区的电力数据上传到汇总云平台，各 子云端可主动订阅上级云端的数据上送范围，根据上送范围主动向汇总云端发送电力大数 据，实现电力大数据的云端汇集。本发明能够在遵循《电力监控系统安全防护规定》的前提 下实现电力大数据的采集，促进了大数据技术与电网调控领域应用的融合，对调控系统技 术进步产生极大的推动作用。 附图说明 图1为本发明基于云平台的电力大数据采集系统的结构示意图； 图2为本发明一种实施例的基于云平台的电力大数据采集系统的结构示意图。
